详解汽车电控系统的组成及在汽车中的应用
来源:本站整理  作者:佚名  2016-02-20 09:21:32



(四)汽车电控系统的控制目标与其控制内容

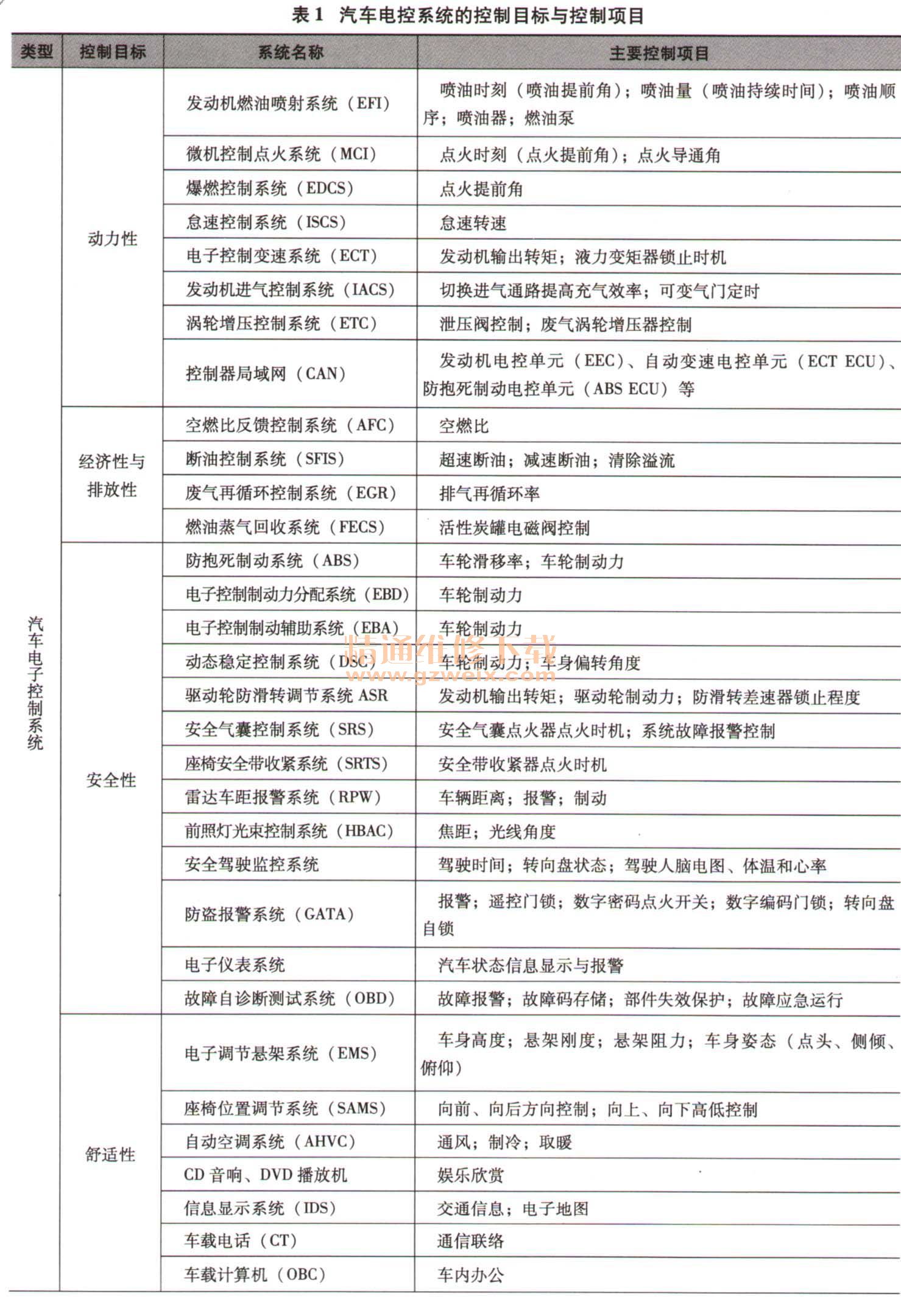

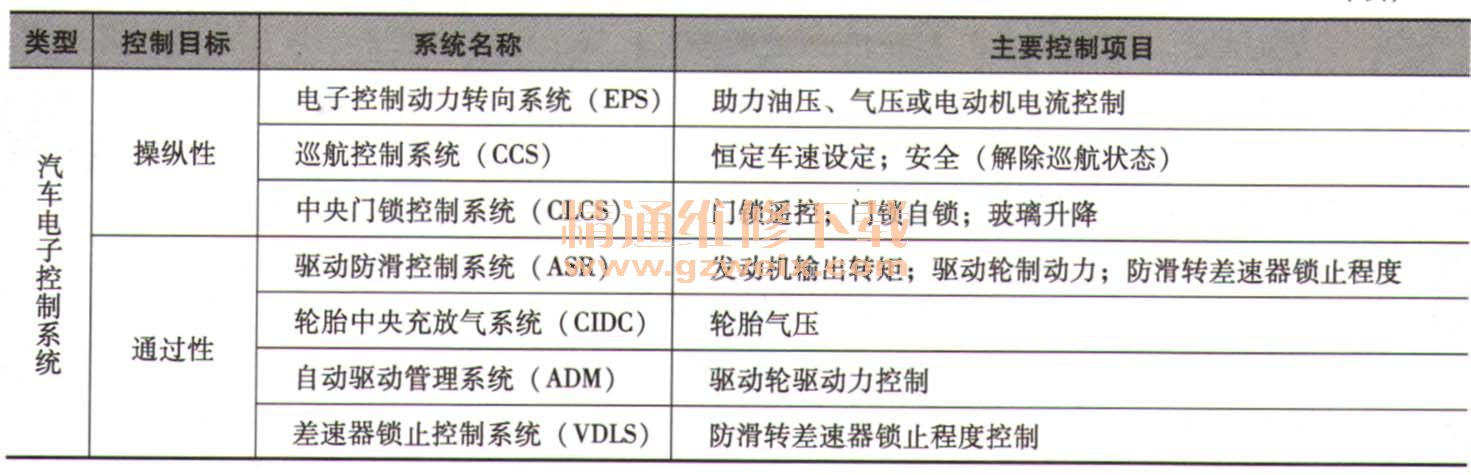

   汽车电控系统的主要控制目标、系统名称及其主要控制项目详见表1。




   发动机电子控制系统由传感器、电控单元和执行器三部分组成
   1)传感器:是一种信号检测与转换装置,安装在发动机的各个部分,其功能是检测发动机运行状态的各种电量参数、物理量和化学量等,并将这些参量转换成计算机能够识别的电量信号输入电控单元。
   2)电控单元(ECU):又称为电子控制器,俗称电脑,是发动机电子控制系统的核心部件,其功能是根据各种传感器和控制开关输入的信号参数,对喷油量、喷油时刻和点火时刻等进行实时控制。
   3)执行器:是控制系统的执行机构,其功能是接受电控单元的控制指令,完成具体的控制动作,从而使发动机处于最佳的运行状态。
    传感器顺序:空气流量传感器---节气门定位讨---进气温度传感器----霍尔传感器----冷却液温度传感器---曲轴位置传感器---爆燃传感器----辅助信号(车速信号和空调开关信号)。
执行器顺序:电子油泵---炭罐电磁阀---喷油器---辅助控制(氧传感器加热器、空调电磁离合器等)---节气门控制组件(怠速控制阀)


上一页  [1] [2] [3] [4] [5] [6]
