    二、高压系统
    1.混合动力驱动桥

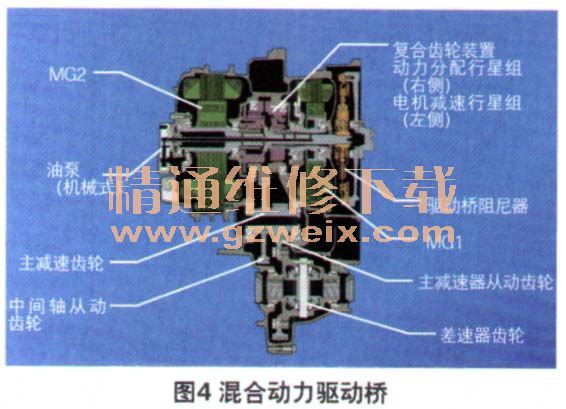

    雷凌双擎车型并没有配备常规动力车型中的变速器,虽然广告宣传中称该车使用了名为E-CVT的无级变速器,但实际上该变速器并不是采用了常见的滑轮和钢带结构,因此称之为混合动力驱动桥更为合适(图4)。这款型号为P140的混合动力驱动桥,承担了无级变速器、混合动力分配、发电机以及启动机的功能,其中包含了2个行星齿轮组(动力分配行星组和电动机减速行星组)和2个电机(MG1和MG2)。该驱动桥采用了飞溅润滑的方式,所用变速器油类型为ATF WS,油量为3.4 L,加注方法与常见的手动变速器润滑油加注方法相同。当加满润滑油时,驱动桥的总质量约为92 kg。

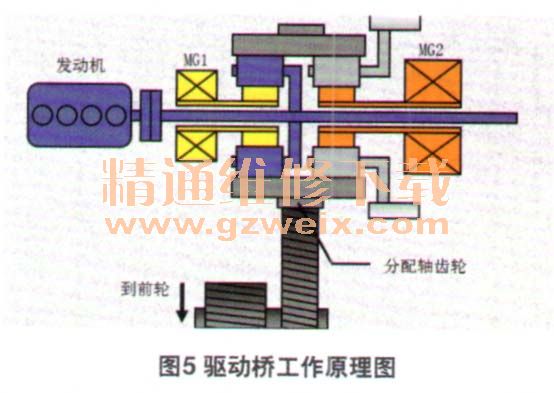

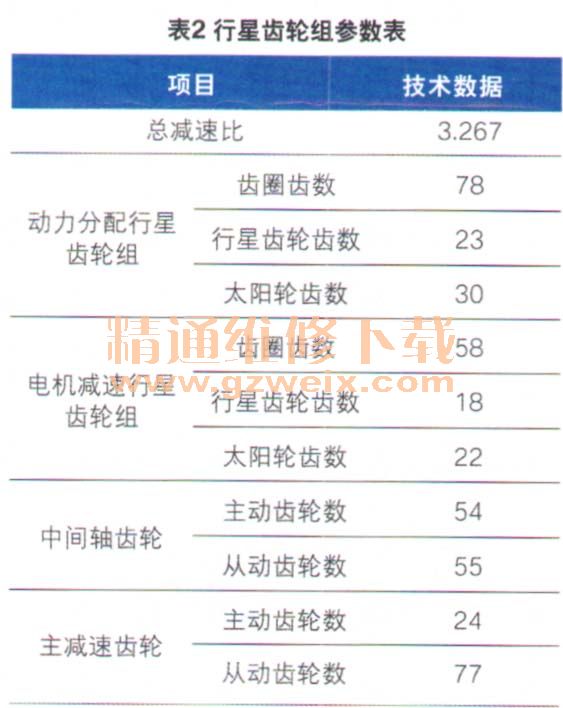

    从驱动桥工作原理图中可以看出(图5),发动机输出轴与动力分配行星组的行星架相连,MG1与动力分配行星组的太阳轮相连,齿圈外圆则通过分配轴齿轮与差速器相连。当MG1以不同的速度旋转时,即可以实现无级变速的效果。在电动机减速行星齿轮组中,行星架是固定的,齿圈外圆同样能够驱动差速器。而MG2则与的太阳轮相连,既可以协助发动机同时驱动车辆,也能独立驱动车辆。MG2的最大输出功率为53 kW,最大输出扭矩为207 N·m,加之电动机行星减速机构2.64倍的扭矩放大作用,实际作用于差速器的最大扭矩为546 N·m。这两组行星齿轮的其他参数如表2所示。


     2.高压电池

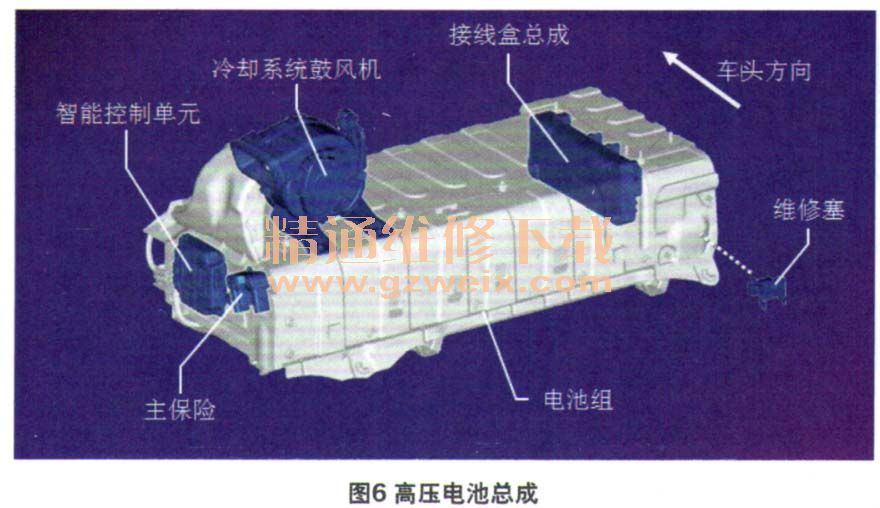

    高压电池总成位于后备箱内后排座位下,主要包括了镍氢电池组、接线盒总成、智能控制单元、鼓风机、温度传感器、主保险以及维修塞等(图6)。电池组采用了密封型结构,其中共含有168块镍氢电池(6格×28块),单节电池的电压为1.2 V,所以电池组的总电压为201.6 V。

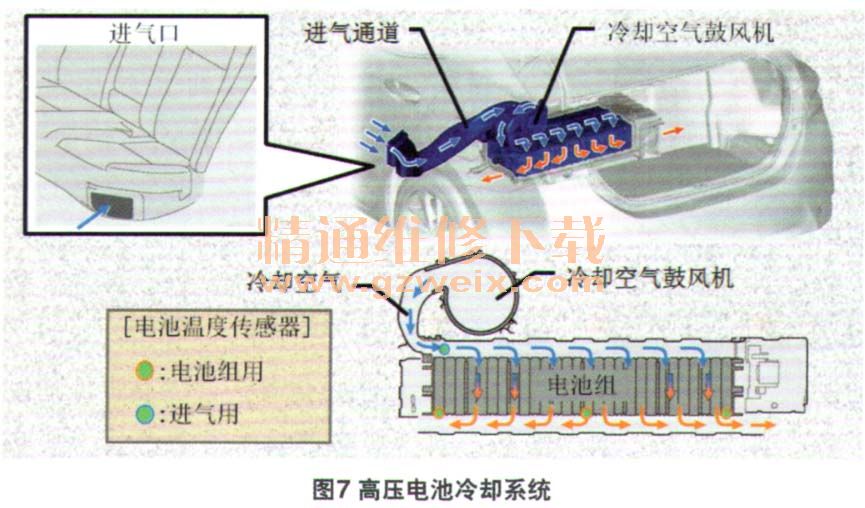

    高压电池组在反复的充放电过程中会产生大量热量,为了保证电池良好的工作性能,专门为其配置了一套冷却系统(图7)。该系统利用一个无刷型电机向电池组提供冷却空气,鼓风机的进气口位于后排左侧座垫下,并且配有空气滤芯。此外,电池组中还有4个温度传感器,1个位于进气管路中,另外3个位于电池组内。

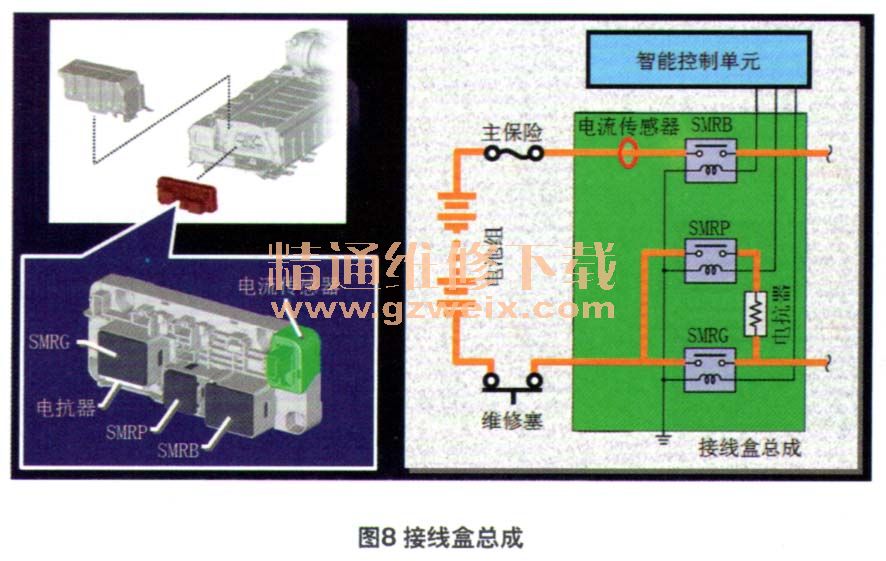

    接线盒总成中包含有3个系统主继电器(SMRB一正极,SMRG一负极,SMRP一负极)、电抗器以及电流传感器,可以根据智能控制单元的信号控制高压电路的通断(图8)。维修人员需要注意的是不要从接线盒总成中拆卸这些电器元件。
