一、车载终端功能
    1．车载终端能够与整车控制器（VCU）通过CAN总线进行通信，服从VCU的控制命令，获取整车的相关信息。车载终端采用“行程长度编码”压缩机制，对CAN数据进行数据压缩，以减少存储空间的占用，同时节约网络带宽资源与流量，加快数据传输速度。
    2．车载终端能够用GPS对车辆进行定位。
    3．车载终端能够将大量数据（最大8G）存储到本地移动存储设备（SD卡）中。经存储的数据可由分析处理软件读取和分析。
    4．车载终端能够将信息按照规定的时间和数据量，以无线通信（GPRS）的方式发送到服务平台。在此信息传输的过程中，要保证信息的正确性，并且不能将信息丢失。在信息传输的过程中，还需要做到信息的保密，使无线通信的信息不能被他人窃取。
    5．黑匣子：车载终端将在本地保存车辆最近运行一段时间的数据，作为“黑匣子，，提供彰A故障或事故发生前的数圆言息。
    6．盲区补传：车载终端支持在通讯网络不畅情况下，自动将数据保存至采集终端flash存储区内，待网络正常后，自动／人工将数据上传至服务平台。
    7．自检功能：当检测到GPS模块、主电源等故障会主动上报警情达到监控中心，辅助设备进行检修。
    8．远程升级：支持远程自动升级功能，自动接收来自服务平台的升级指令完成软件升级，大大节省了维护成本。必要情况下，借助本车载终端可对车辆通过CAN协议进行软件升级。

    二、数据采集终端硬件介绍

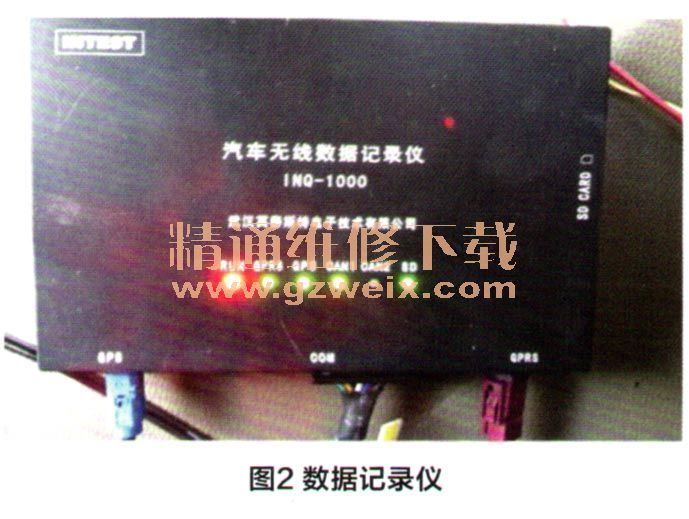

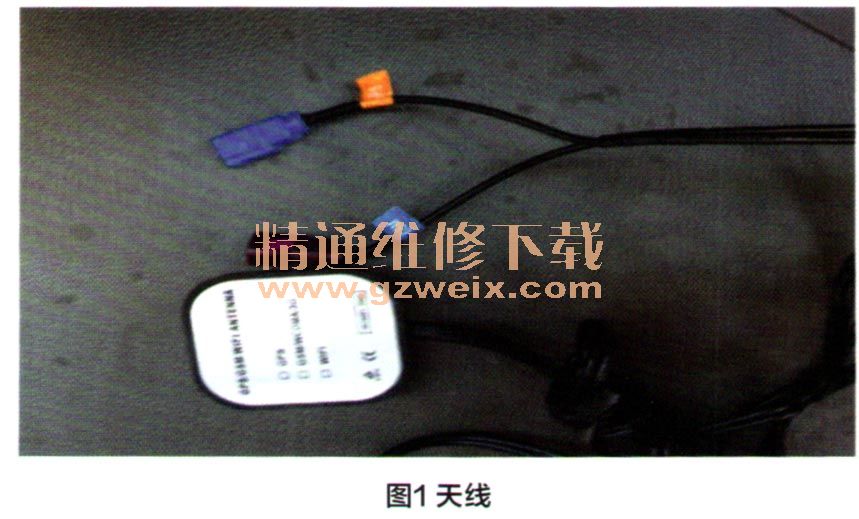

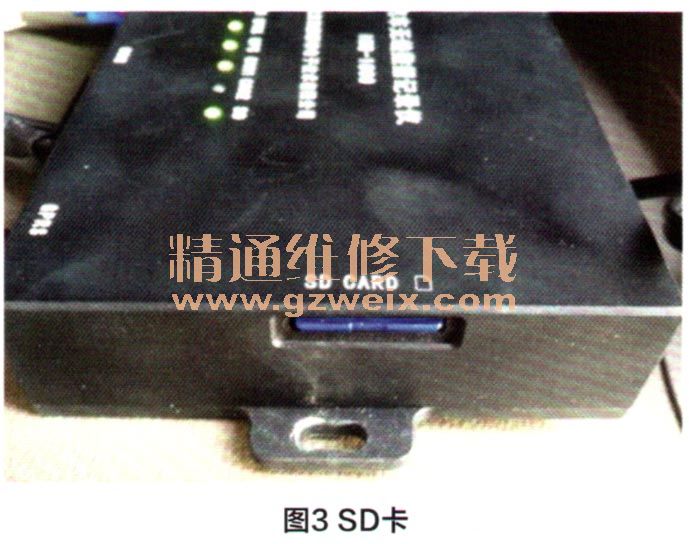

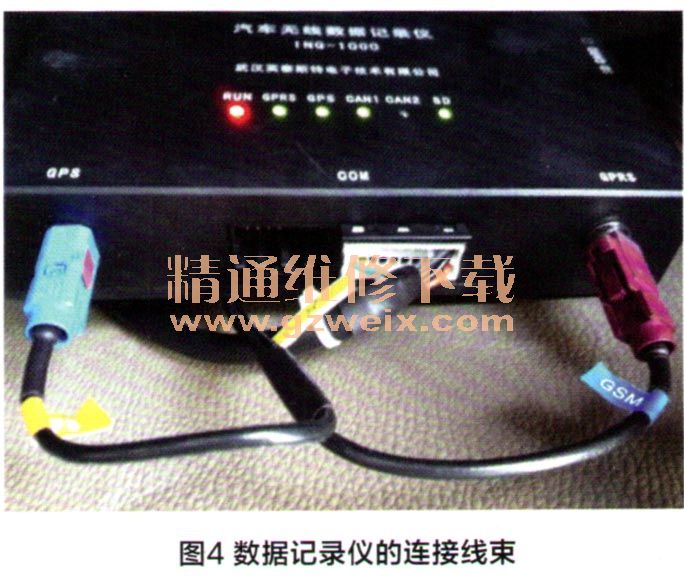

    1．车载终端组成：由一根天线（图1）和一个数据记录仪组成（图2）。数据记录仪内有供存储数据的SD卡（图3），线束和记录仪的连接（图4）。

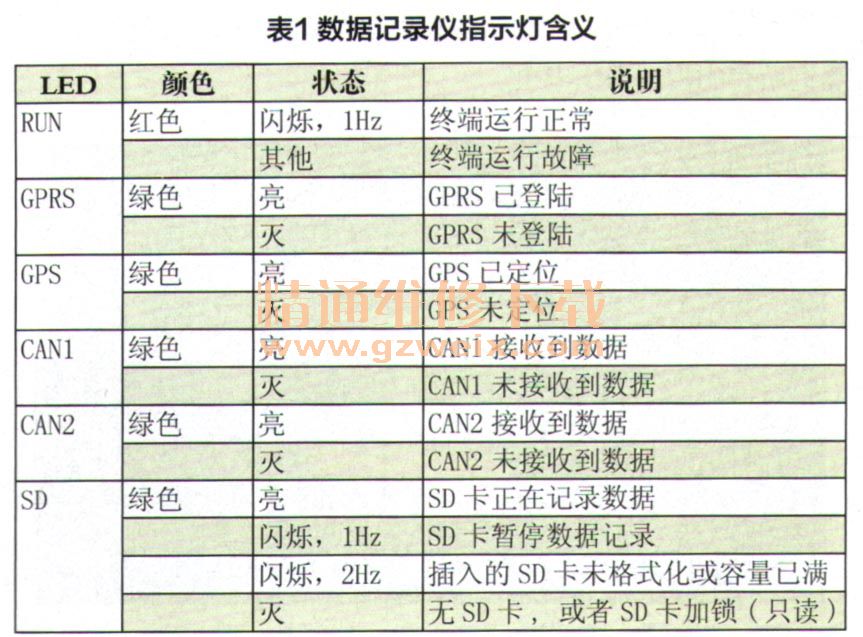

    2．数据记录仪指示灯说明，如表1所示。

    三、控制平台系统介绍
    1．系统概述
      C33DB远程控制平台是用来和车载终端及手机APP配合工作，实现车主车辆远程状态查询和远程车辆控制等功能的系统。
    手机APP核心功能有：状态车辆查询、充电状态查询与提示、远程控制（空调、充电）、爱车体检、车辆位置服务。
    云钥匙用户服务网核心功能有：用户初始登录密码生成、高低配车型配置、用户反馈处理、用户激活与自定义设置、近期轨迹查询。
    2．系统组成
    整个系统由如下三部分构成。
    （1）车载终端（INQ-1000T）。
    （2）远程控制平台（用户服务网、inCOM基础数据平台等）。
    （3）C33DB手机APP。

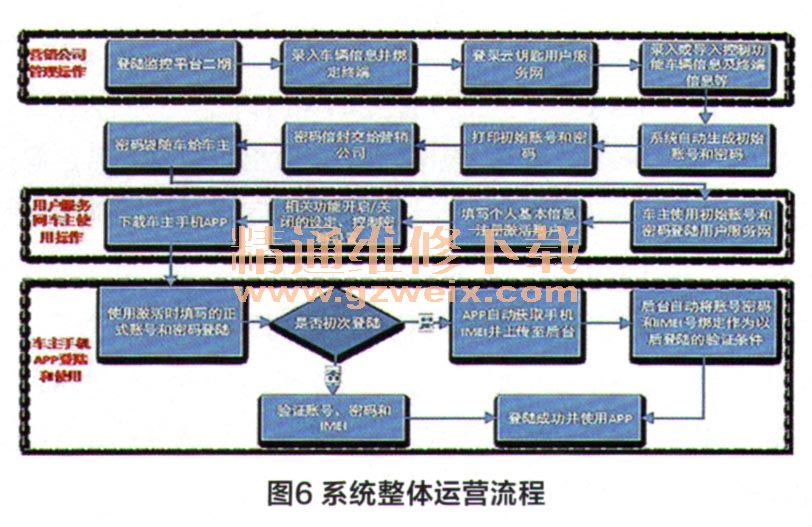

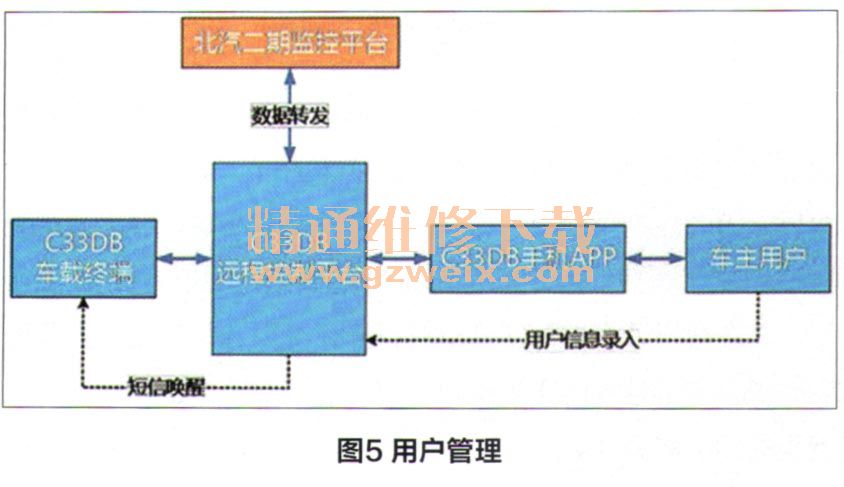

    为了使接入控制平台的车辆能在二期平台中管理，在两个平台间增加了数据转发接口，从二期平台看来，车辆相当于是直接接入了二期平台（图5），整体系统运营流程如图6所示。



    3．用户服务网

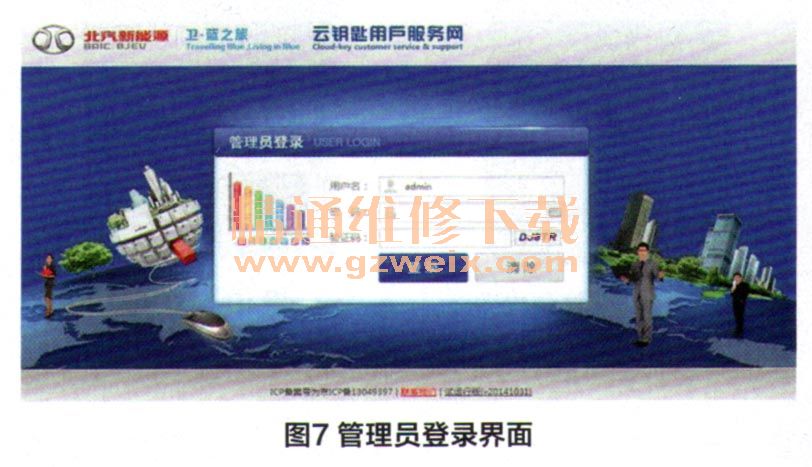

    云钥匙用户服务网包括后台管理界面和前台用户界面。云钥匙用户服务网后台主要提供给维护人员、客服人员使用，在其中进行相关信息的管理和维护，做完初始化维护工作之后车主才能按照流程使用云服务。在车主使用过程中，可能需要在后台根据客户要求进行相关信息的修改、手机绑定的解除、用户意见反馈的回复及查看等。云钥匙用户服务网后台管理地址：http://cloud-key.bjev.com.cn/adminlogin.aspx，进入界面后如图7所示。
