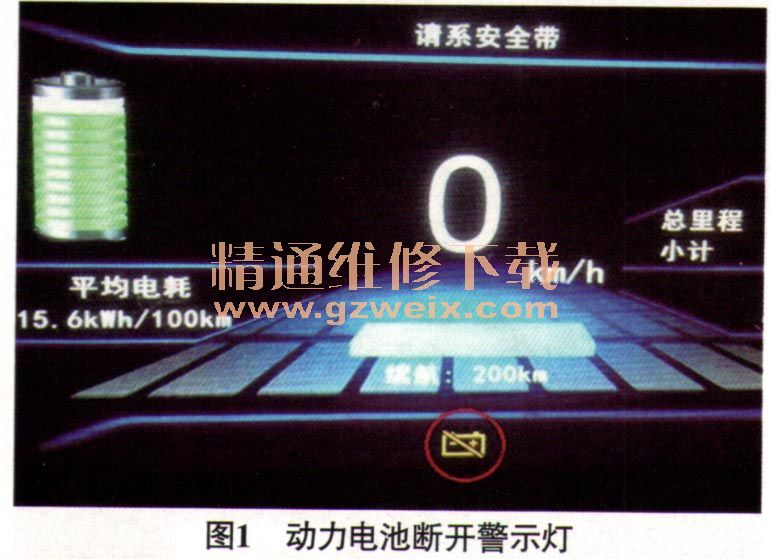

一辆北汽EV200新能源汽车经常出现无法使用慢充系统给车辆充电的故障，同时，连接车辆慢充线束后，接通电源开关发现动力电池断开警示灯（图1）点亮。

    故障诊断：动力电池断开警示灯点亮表明该车高压电气系统存在故障，整车高压回路被断开。动力电池断开警示灯在车辆进行慢充充电时点亮，初步判断可能是慢充系统故障引发的汽车高压电气系统故障。

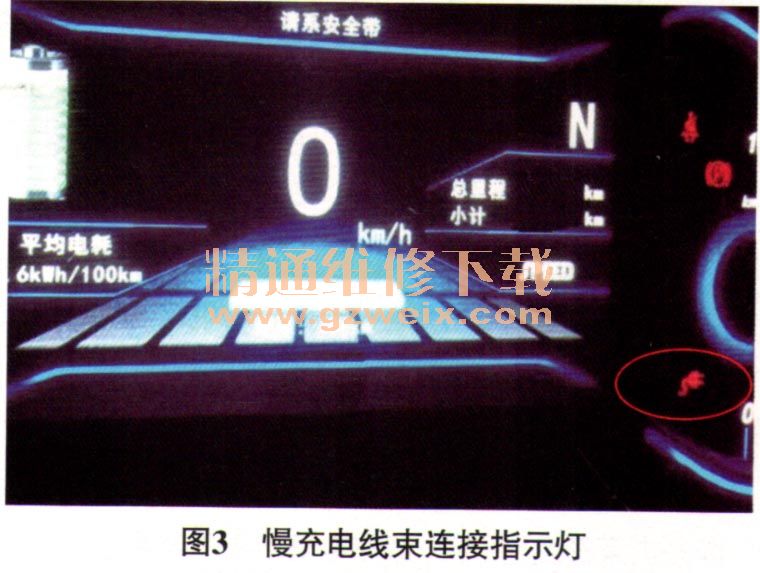

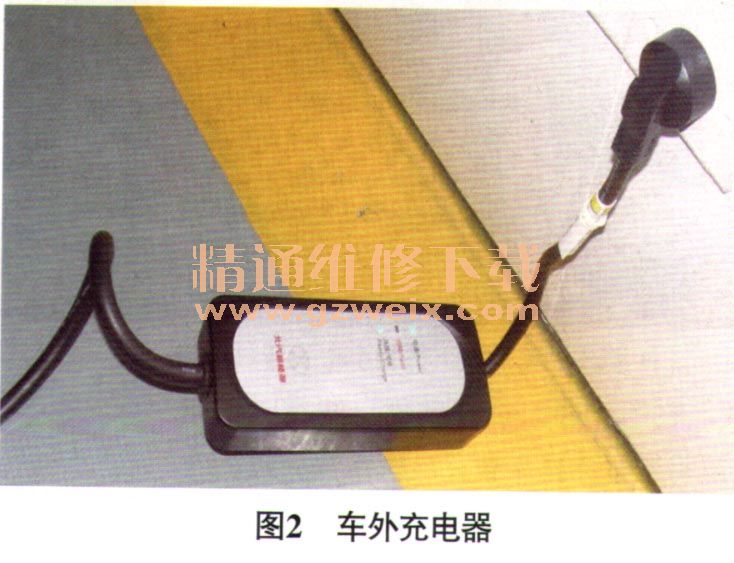

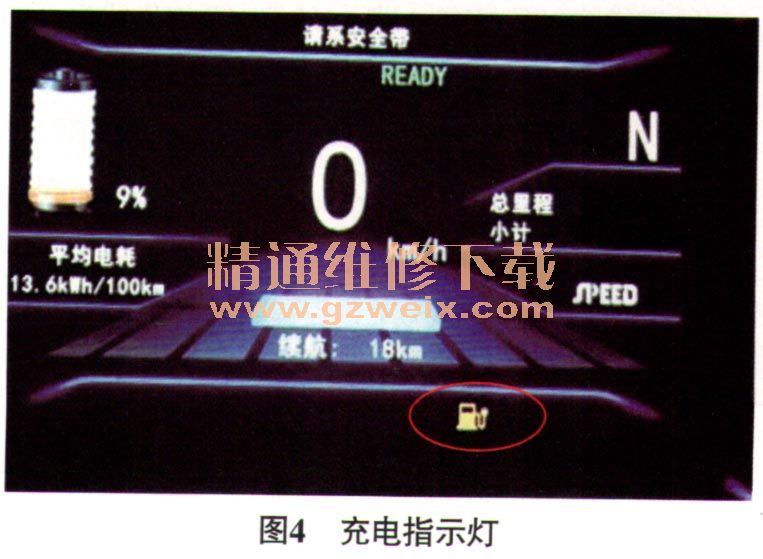

    连接车外充电器（图2），220 V电源灯点亮，说明外接电源供电正常。在电源开关断开的情况下，仪表盘上的慢充线束连接指示灯（图3）点亮，但充电指示灯（图4）却未被点亮。慢充线束连接指示灯点亮说明慢充电线束连接正常，否则报“请连接充电枪”；充电指示灯未点亮说明该车荣进入充电状态。接通电源开关，动力电池断开警示灯点亮，则确认了慢充系统故障已经引发了汽车高压电气系统断开故障。

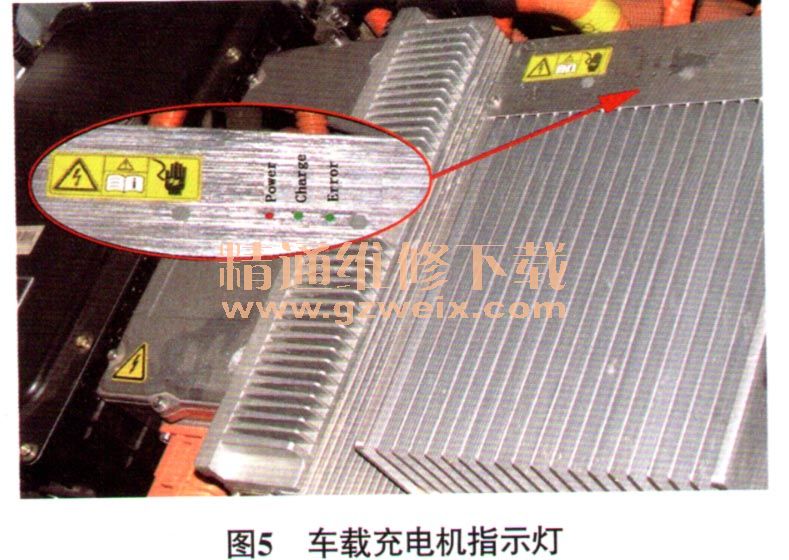

    打开汽车前舱盖，观察车载充电机指示灯（图5），发现Power电源红色指示灯点亮；Charge充电指示灯和Error充电机内部故障报警指示灯均未亮起。查阅维修手册发现如下信息：“Power灯为电源指示灯，当接通交流电后，电源指示灯亮起；Charge灯是充电指示灯，当充电机接通电池进入充电状态后，充电指示灯亮起；Error灯是充电机内部故障报警指示灯，当充电机内部有故障时亮起。”由此可知，慢充线束供电电源确定为正常，但动力电池未进入充电状态，Error灯未亮起说明车载充电机不存在故障，排除车载充电机本身有故障的可能。
