北汽EV200纯电动汽车DC/DC变换器的检修
来源:本站收集  作者:佚名  2017-10-01 09:17:35

    1.DC/DC变换器的功用
    DC/DC变换器(DC/DC converter)的功用是将一定电压的直流电转换为另一种电压的直流电。对于纯电动汽车来说,DC/DC变换器的功用相当于传统汽车的发电机,将动力电池的高压电转为低压电给蓄电池及低压系统供电。DC/DC变换器具有效率高、体积小、耐受恶劣工作环境等特点。

    2.DC/ DC变换器的分类
    根据不同的分类方法,DC/DC变换器被分为不同的种类,常见的分类方法有如下4种。
    (1)根据DC/DC变换器的拓扑结构分为正激型、反激型、升压型、降压型、升/降压型、反相型、推挽式正激型、半桥式正激型、全桥式正激型。
    (2)根据开关控制方式分为脉宽调制式PWM(PulseWidth Modulation)、脉冲频率调制式PFM(PulseFrequency Modulation)及脉宽一频率混合调制式“硬开关电路”、电压或零电流“软开关”PWM电路和各种谐振式、准谐振式变换器等。
    (3)根据负极与车身绝缘与否,DC/DC变换器分为非绝缘型和绝缘型两类,非绝缘型的特点是负极与车身相连;绝缘型的特点是负极与车身绝缘。
    (4)根据功率变换器的特点可分为电压源变换器、电流源变换器和Z源变换器3类。电压源变换器和电流源变换器是传统的DC/DC, Z源变换器是一种新型变换器,它引进了一个阻抗变换,将主变换器电路与电源或负载祸合,其电源既可以为电压源也可以为电流源。Z源变换器的直流电源可以是任意的,如电池、二极管整流器、晶闸管变流器、燃料电池堆、电感、电容器或它们的组合。

  3.DC/DC变换器的性能参数

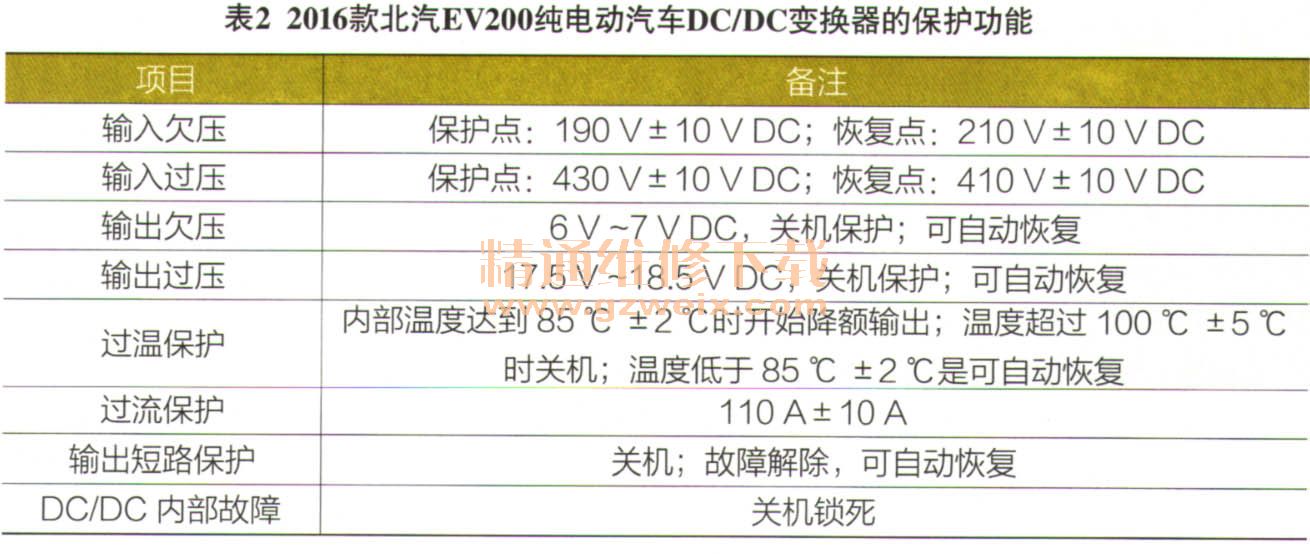

      2016款北汽EV200纯电动汽车采用的DC/DC变换器的性能参数见表1所列,其保护功能见表2所列。


    4.2016款北汽EVZ00纯电动汽车DC/DC变换器的电路连接

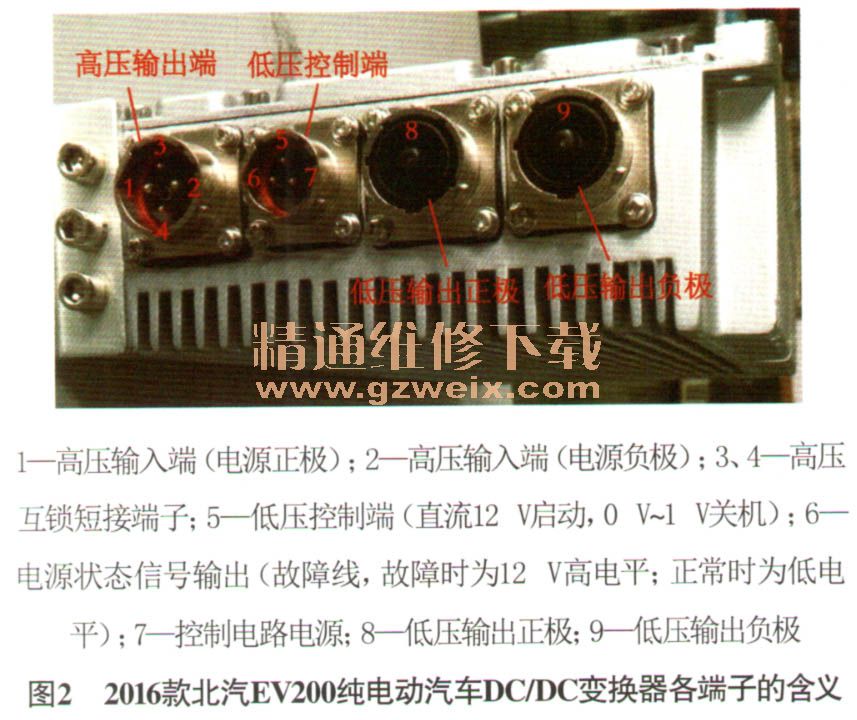

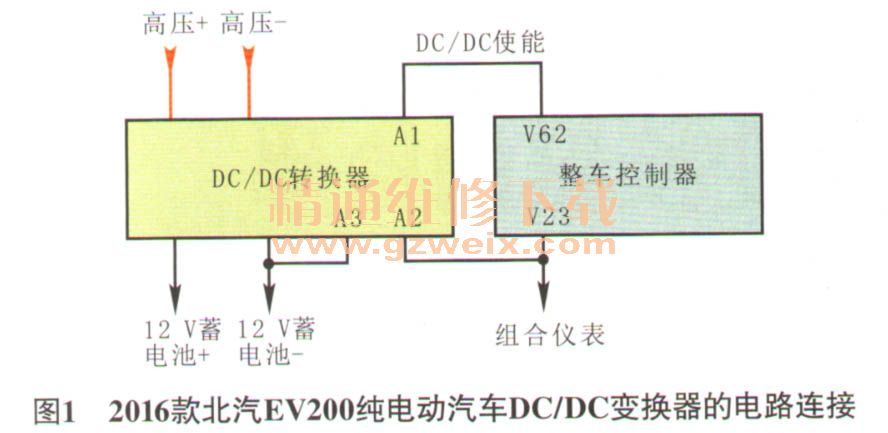

      2016款北汽EV200纯电动汽车DC/DC变换器的电路连接如图1所示,DC/DC变换器的端子含义如图2所示。


[1] [2] [3]  下一页
