第一节 722.6自动变速器概述
变速器722.6是电控式5挡变速器,变矩器中装配锁止离合器。挡位速比由3套行星齿轮组决定。5挡设计为带超速挡速比的低转速挡位。3个液压多片式制动器,3个液压多片式离合器和2个机械自由轮间的相应组合完成换挡。
变速器722.6的机械部件由主动轴、输出轴、太阳轮轴和相互连接在一起的3套行星齿轮组构成。变矩器锁止离合器和中央多片式离合器的油压通过主动轴的钻孔提供。后部多片式离合器的油压通过输出轴提供。润滑油通过两轴的其他钻孔供应和分配。然后输往齿轮组的所有支撑点以及自由轮和换挡原件。驻车锁止齿轮和传动法兰盘由齿轮装置连接到输出轴。自由轮Fl和F2能优化换挡。前部自由轮Fl置于变速器前端导轮轴的延伸部分,并沿锁止方向连接前部行星齿轮组的太阳轮和变速器外壳。后部自由轮F2沿锁止方向连接中央行星齿轮组的太阳轮和后部行星齿轮组的太阳轮。
电液控制模块由液压控制的轻合金变速盘和电控单元组成。电控单元含有连接所有电器部件的塑料壳。塑料壳用螺栓固定在变速盘上。位于支撑体内的导轨连接电器部件和13针插座。
第二节 722.6自动变速器部件概述

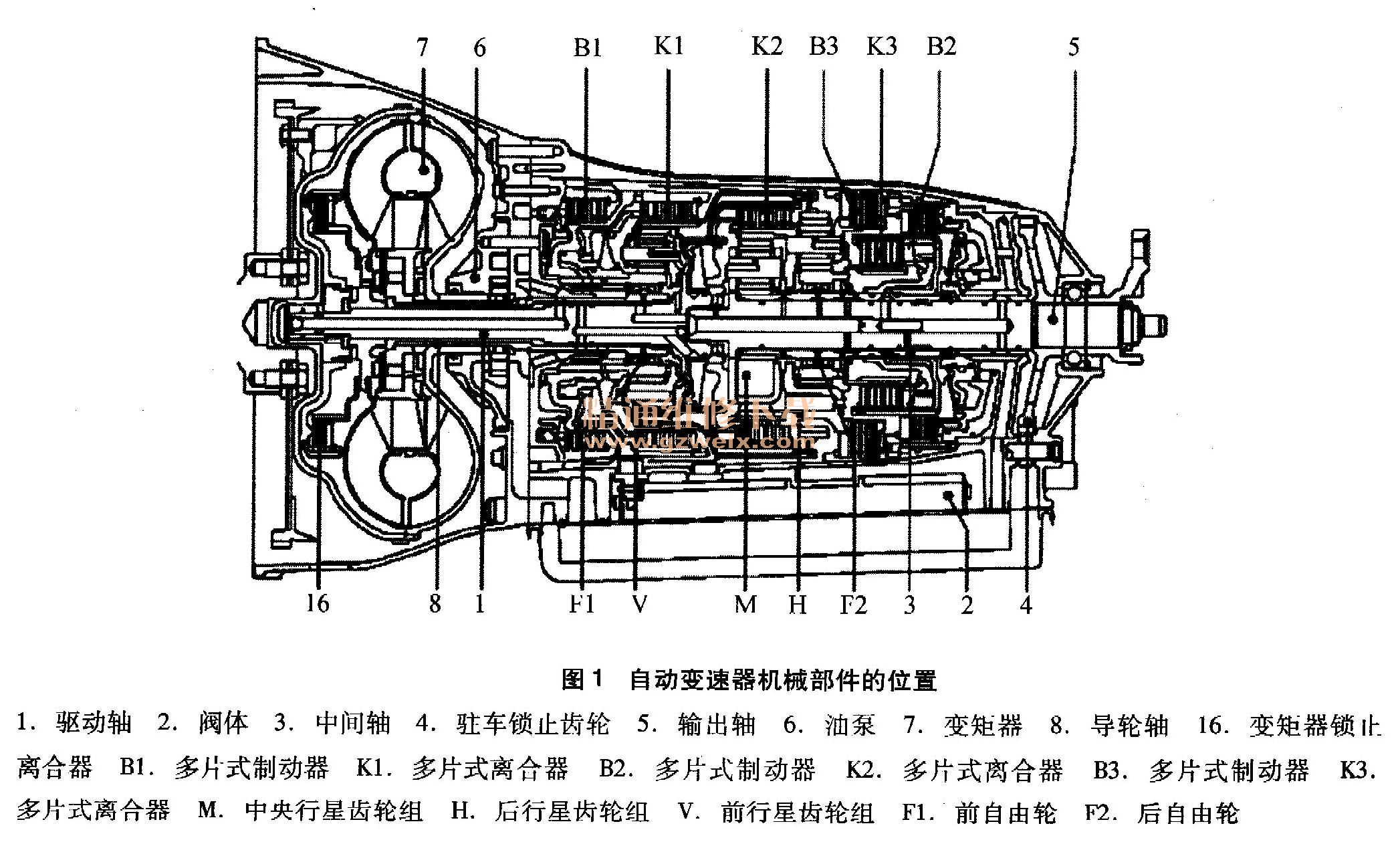

1.自动变速器机械部件的位置,如图1所示
2.自动变速器液压部件的位置,如图2所示
3.自动变速器电子元件的位置,如图3所示

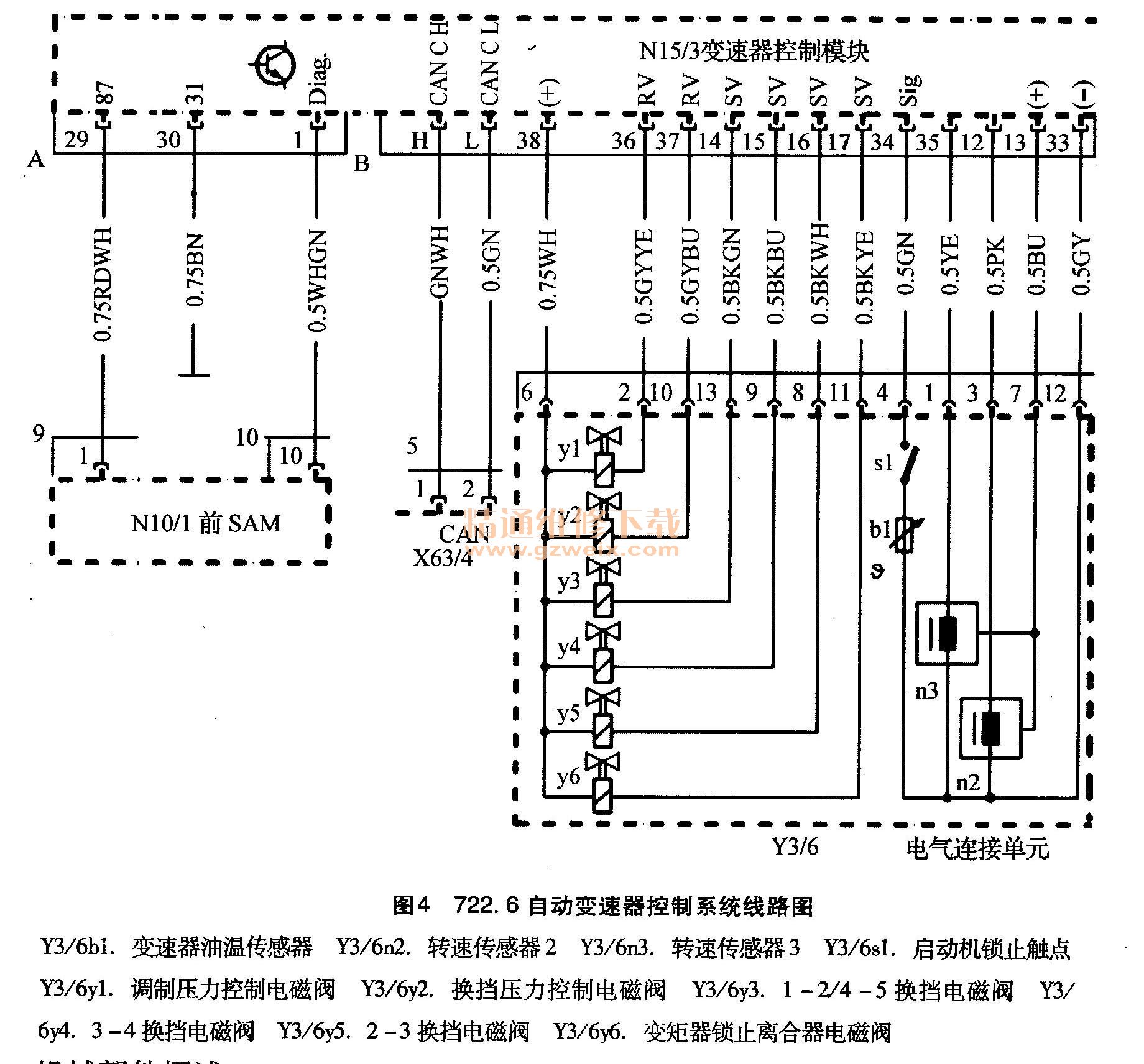

722.6自动变速器控制系统线路图,如图4所示。
