浅析新能源汽车充电技术（三）

来源：汽车维修与保养作者：佚名 2016-11-12 09:56:38

2.220V家用充电移动包的集成式电缆箱指示灯
220V家用充电移动包的集成式电缆箱指示灯功能（图25）。各个指示灯状态的定义一般位于集成式电缆箱的背面。

    3．充电桩／充电机指示灯

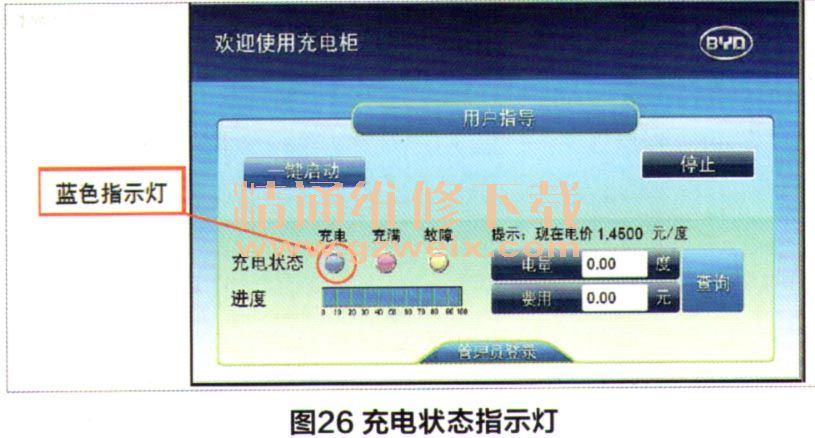

    充电桩／充电机指示灯分为智能型和非智能型。智能型带有用户操作界面直接显示（例如比亚迪100A的直流充电机）。充电时蓝色充电指示灯不断闪烁（图26）。

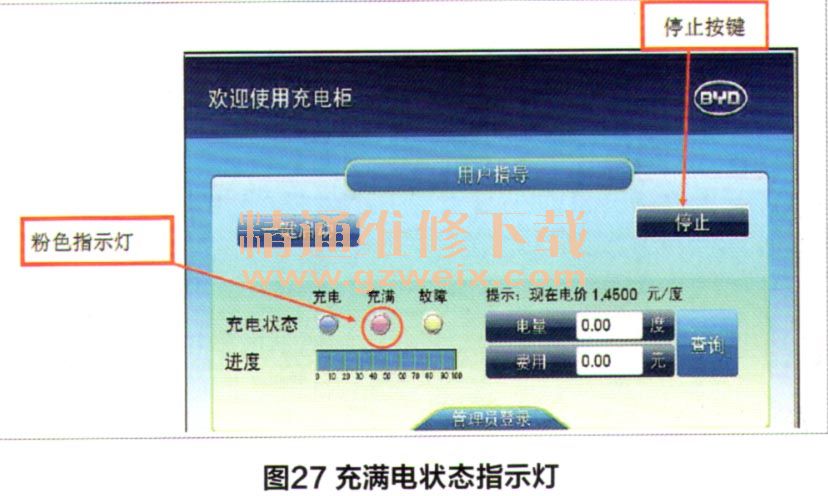

    当车辆充满电时，充电机自动停止充电，此时粉色充满指示灯闪烁（图27）。

    非智能型不带用户操作界面，只能通过按钮背景指示灯进行识别（例如比亚迪30A的直流充电机）。连接正常后，向右旋开充电机侧面的急停按钮，此时充电机柜待机状态，中间LED指示灯闪烁为红色；充电时中间LED指示灯和启动／停止按钮为绿色；当电动车充满电时，充电机自动停止充电，此时中间LED指示灯闪烁为红色；如充电过程中或是启动充电时出现故障，充电机中间LED指示灯闪烁为黄色（图28）。
