浅析新能源汽车充电技术(三)
来源:汽车维修与保养  作者:佚名  2016-11-12 09:56:38

    2.充电模式二
    纯电动汽车与插电式混合动力汽车车载充电器负责与交流电压网络建立连接并满足车辆充电电气安全要求,此外还通过控制导线与车辆建立通信。这样可以安全启动充电并在车辆与车载充电器之间交换充电参数(例如最大电流强度)。采用随车配备的便携式移动充电包进行充电,一般采用充电模式二(图15),可使用家用电源或厂家专用充电桩电源。充电电流较小一般在8~16A左右,电流可两相交流电和三相交流电,因此依据电池组容量大小,充电时间为5~8h。

    由于使用普通家用插座将集成式电缆箱连接到交流电压网络上,因此限制了最大充电电流强度。值得注意的是,一般家用插座为10A、16A插头并不通用,需要用电热水器或空调的插座。电源线上的插头有标明该插头是10A或16A。充电模式二适用非常广泛,可设立在家里、公共停车场与公共充电站等地方。因充电时间较长,可满足白天运作、晚上休息的车辆。

    3.充电模式三
    在充电站还没有全面普及的情况下,公共充电桩或厂家充电机很大程度上解决了纯电动汽车或插电式混合动力汽车在公共场合充电难的问题。通过厂家充电机或充电桩进行交流充电时,一般采用充电模式三(图16)。

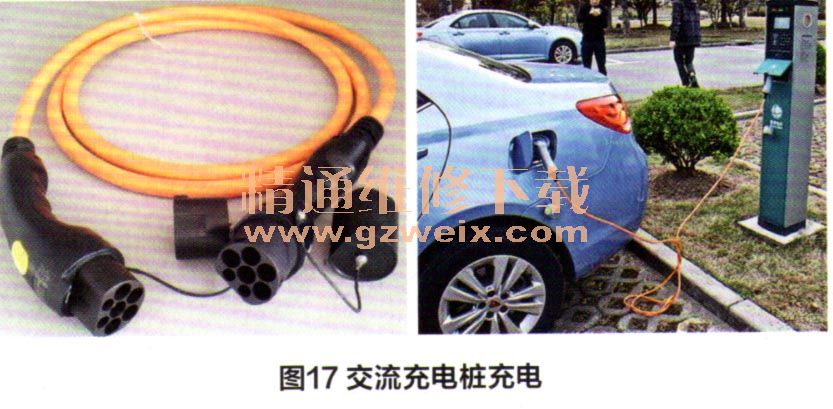

    交流充电桩充电需要通过充电模式三的充电插头进行车辆连接(图17)。在美国充电电缆与交流电充电站/充电桩之间不允许使用插接连接件。因此用户无法断开充电电缆与交流电充电站/充电桩的连接。

    4.充电模式四
    直流充电桩主要用于对纯电动汽车进行快速充电,需要通过充电模式四的充电插头进行车辆连接(图18)。直流充电桩实质上为应急充电模式,其目的是短时间内给电动汽车充电。高功率、高电压的工作条件使得直流充电桩仅存在大型充电站或公路旁作为应急使用。总体使用层面来说,并不建议常使用直流充电桩进行充电。直流充电桩仅部分车型支持,如特斯拉、比亚迪E6、北汽新能源E 150/200、启辰晨风和荣威E50。快速充电模式的电流和电压一般在150~400A和200~750V、充电功率大于50kW。此种方式多为直流供电方式,地面的充电机功率大,输出电流和电压变化范围宽。

    虽然快速充电的充电速度非常高,其充电时间接近内燃机注入燃油的时间。可是充电设备安装要求和成本非常高,并且快速充电的电流电压较高,短时间内对电池的冲击较大,容易令电池的活性物质脱落和电池发热,因此对电池保护散热方面要求更高,并不是每款车型都可快速充电。无论电池再完美,长期快速充电终究影响电池的使用寿命。
