浅谈比亚迪e6电动汽车原理(下)
来源:汽车维修与保养  作者:佚名  2016-11-12 10:03:20

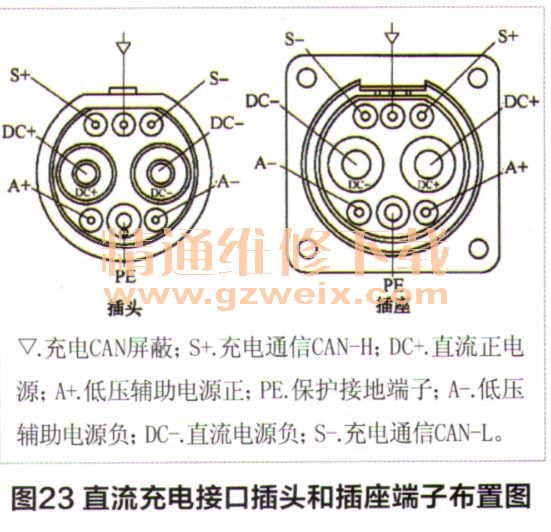

    直流充电接口包含8个端子,如图23所示,其中A+和A-为非车载充电机向电动汽车软件提供低压电源。

    出于安全的考虑,在充电接口连接过程中端子连接顺序为,保护接地,直流电源正与直流电源负、低压辅助电源正、低压辅助电源负充电通信;在脱开的过程中则顺序相反。电动汽车的车辆控制装置能够通过测量检查点的峰值电压判断充电插头与充电插座是否充分连接。

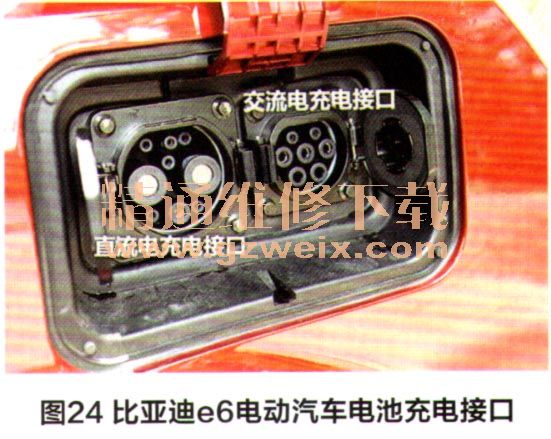

    比亚迪e6电动汽车电池充电接口在汽车侧面,左侧是380V插口,右侧是220V插口,如图24所示。充电时,仪表板会亮起相应的指示灯(图25)。
