分析奥迪Q5混合动力车高电压防护技术

来源：汽车维修作者：佚名 2016-12-05 07:34:24

    二、奥迪Q5 Hybrid高电压系统结构上的防护措施
    1．采用名为IT网的高压电供电网络结构，高压元件有绝缘监控
    供电系统的网络结构决定了从供电器（比如高压蓄电池）到用电器（比如电机）的电能传输路径。供电系统的网络连接方式一般有3种，TN-网，TT-网及IT-网，见图2。

    TN-网的特点是供电器（如高压蓄电池）与车身连接，用电器壳体不与车身连接，但是与起保护用的不带电的地线连接；TT-网的特点是供电器（如高压蓄电池）与车身连接，用电器壳体也与车身连接。这2种系统存在的问题主要是：如果从供电器（如高压蓄电池）正极到壳体的导线出现绝缘故障，无论当前行驶状态如何，高压系统都会立即被切断（断电），如图3所示。

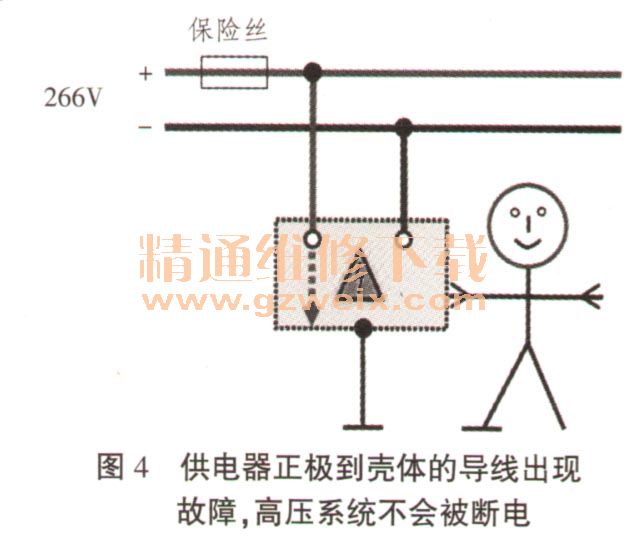

      而IT-网的特点是供电器（如高压蓄电池）与车身不连接，是绝缘的，用电器壳体与车身连接，与车身等电位。它的特点之一是设备的导电壳体接地。其优点是：如果从供电器（如高压蓄电池）正极到壳体的导线出现故障，IT系统不会断电，如图4所示。

    奥迪Q5 Hybrid车辆中所用的高压网络就是1种IT网，由于彻底绝缘，所以就不会有电流流经车身或者流向蓄电池。如果绝缘破坏，见图5。

    如出现故障1：外导体和导电壳体或者地之间的绝缘故障，这意味着该导体接地了，发生此故障无安全风险，系统仍能工作；
    如出现故障2：从负极到壳体的导线出现绝缘故障，此时蓄电池管理系统（BMS ）会将高压系统切断（断电），同时系统内会短路，功率电子装置内和保养插头内的保险丝会熔断，高压系统无法工作，也无法重新起动。发生此故障时电流可能会流经全车身，所以此故障有安全风险。
    奥迪Q5Hybrid在外导体和零线对地之间的绝缘，由1个绝缘监控么／锁装置J840（也叫绝缘监控器）在时刻监控着，见图6。每30min，其对高压电网上的系统电压进行一次绝缘测量，以识别整个高压回路上的绝缘故障，整个高压回路包括高压蓄电池内部、动力线、功率控制电子装置、电驱动装置电机的三相线和连接空调压缩机（包括空调压缩机）的导线。如果出现绝缘故障1，组合仪表上会有黄色警报信息；如果出现绝缘故障2,组合仪表上会有红色警报信息。
