分析奥迪Q5混合动力车高电压防护技术
来源:汽车维修  作者:佚名  2016-12-05 07:34:24



    3.高压蓄电池上装有机械锁,有可控的高压正极触点和高压负极触占
    高压蓄电池上有安全(保养)插头TW。如果拔下了安全(保养)插头,安全线就中断了,见图12。在拔下安全(保养)插头后最高电压为133V DC(不可用),因此,为保证高压电系统正常工作,高压蓄电池上装有机械锁,见图13,以便不会轻易拔下安全(保养)插头。另外高压蓄电池上有可控的高压正极触点和高压负极触点,在识别出碰撞时,蓄电池调节控制单元J840会控制高压继电器使蓄电池上的高压触点断开,见图13。

    4.功率电子装置内置电绝缘式DC/DC转换器和中间电容器

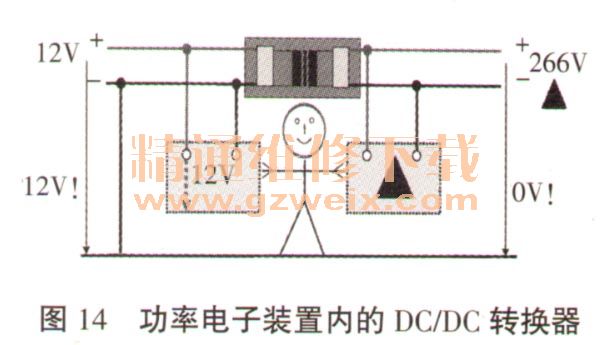

    在功率电子装置内的DC/DC转换器,见图14,用于将266 V转为12 V,电气分离装置会将DC/DC转换器的初级线圈和次级线圈分离开,与车身搭铁的连接仍是接在12V车载供电网络上,因此,初级线圈和次级线圈之间就不会有电压了。

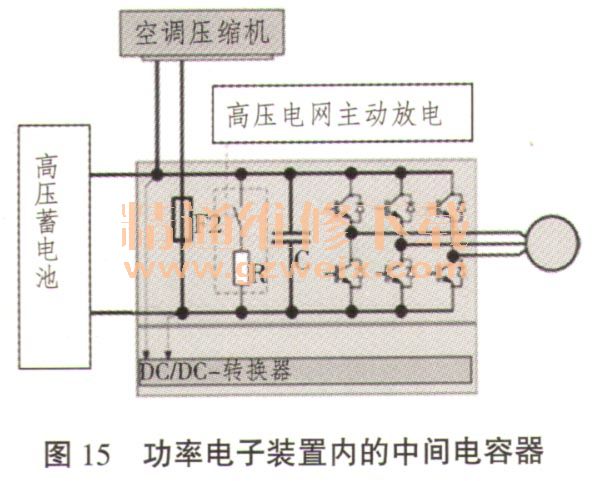

    功率电子装置内的中间电容器,见图15,会进行主动和被动放电,实现辅助保护,通过放电可以消除功率电子装置内电容器上的残余电压。主动放电是由蓄电池管理系统来操控的,每次切断高压系统或者中断控制线,都会发生这种主动放电过程。被动放电是为了保证即使在已把部件拆卸下来的情况下,也可以把残余电压消除掉。

    为了能把残余电压消除掉,在拔下保养插头后,需要等待一段时间,然后才可以开始高压部件的检修工作。

      三、结束语
      当通过人体的电流达到25VAC以及60VDC以上,就已经有生命危险了。所以专门有法律规定,仅允许具备足够资质和知识的人员对车辆高压电气系统进行操作,还要注意资质与操作的匹配。混合动力车辆在外部和技术上都有一些明显的特征,奥迪Q5 Hybrid还在高电压组件上设有专门的警告和提示标签,见图16。另外奥迪Q5 Hybrid在“汽车的自我安全高压系统”上,对整车内所有高压电力系统进行了绝缘处理,通过技术手段保证不会有人与高压或者高压弧光接触,从最大程度上保护用户、售后服务人员、技术救援和医疗救援人员的安全。
