7灯光控制方面的知识细节

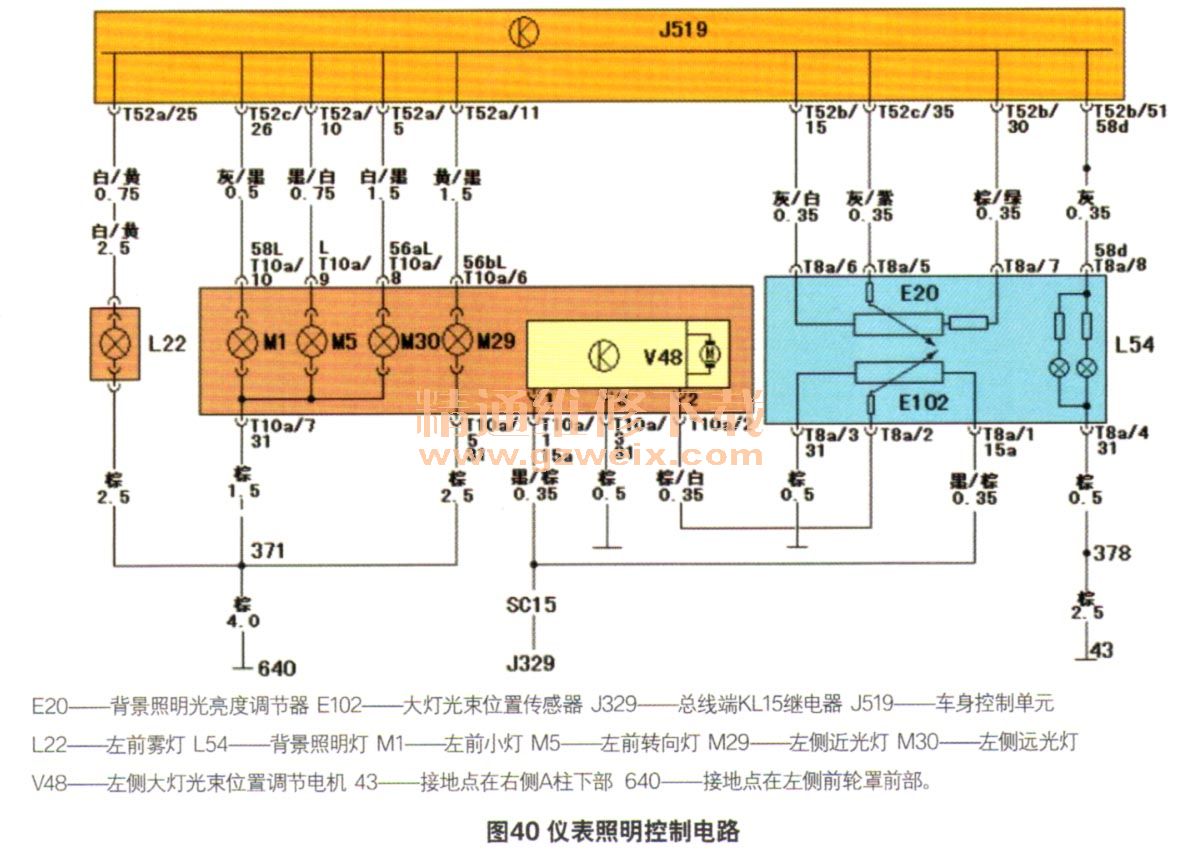

    组合仪表的照明亮度是可调的，仪表背景照明亮度调节器E20实质上是一个手动电位诛J519检测到E1接通小灯，T52b/15端子给E20供电，T52b/30端子接搭铁，J519的T52c135端子能够感知E20调制出连续可变的电压信号（图40）。J519据此信号通过其T52b/51端子对外输出，形成亮度可调的KL58d电源，向组合仪表及车上所有的开关、按钮内的背景照明幻供电。

    当E1处于前照灯挡时，T52a/22端子得电，J519控制相应端子输出给左右近光灯供电，以左侧为例，其T52a/11端子一左近光灯M29一接地点640，从而点亮M29。
    途观配置前照灯光束位置调节电机，有自动与手动2种，这里以手动配置来加以说明。以左侧为例，熔断丝SC15为左前照灯光束位置调节电机V48及光束位置调节器E102供电。El 02系手动调整的电位计代表驾驶员的调节意愿。电信号输入V48，电机动作，将光束调整到适当的位置。右钡（前照灯的调节与左侧相同。近光与远光采用气体放电灯的途观车型，因配置的不同，电路有所差别。

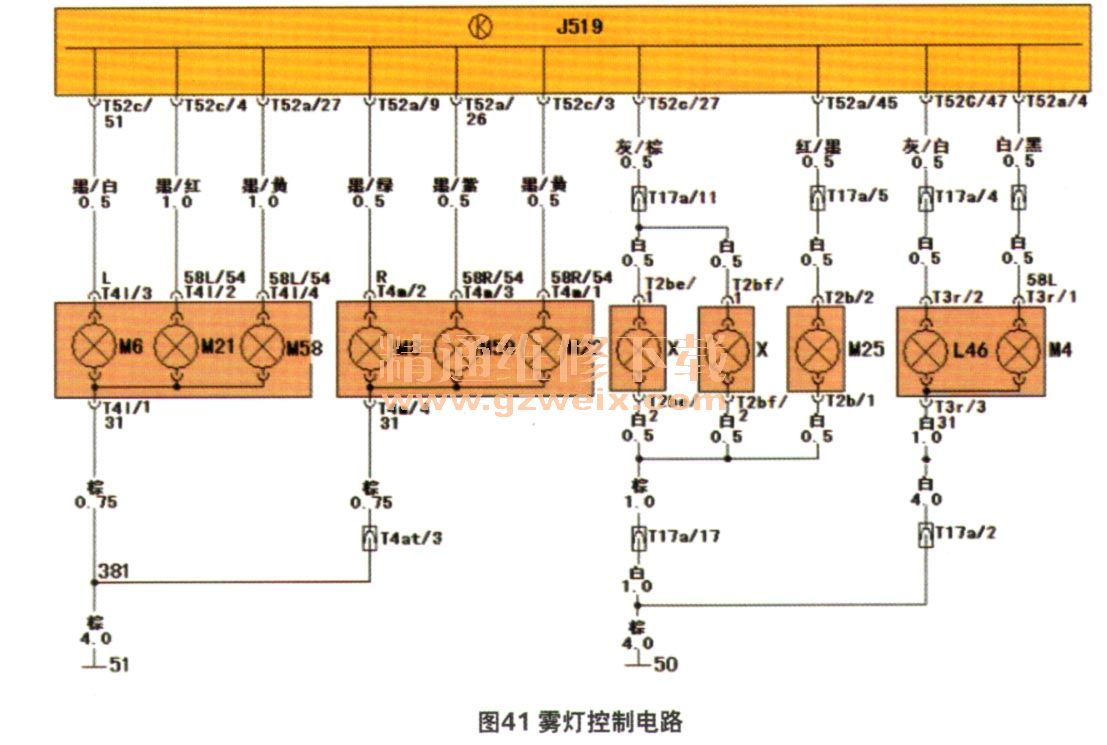

    当E1置于前雾灯挡时，T52a/17端子得电，J519给前雾灯供电。以左侧为例，T52a/25端子输出一左前雾灯L22一接搭铁640，L22点亮。当E1置于后雾灯挡时，前雾灯继续工作。J519通过T52x/21端子得电，获知后雾灯开启请求，J519输出给后雾灯供电，线路走向是T52c/47-插接器T17a/4-L46一插接器T17x/2一接地点50（图41），同时，仪表根据数据总线上的信息，开启后雾灯指示灯K13。J519数据块47组1区为左侧雾灯，2区为右侧雾灯的工作状态测量值，以％形式显示。
