例如丰田2C发动机汽缸盖螺栓的紧固方法如下。

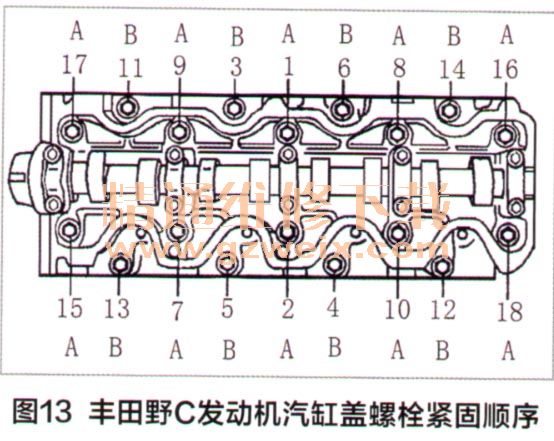

    1.将18颗汽缸盖螺栓按要求分2～3次依图13所示顺序均匀地紧固到44Nm，如有不符合扭矩标准的螺栓，应立即更换。并且在紧固之前，先在汽缸盖螺栓螺纹和螺帽下方涂上一薄层机油。如有螺栓断裂和变形，即予以更换。

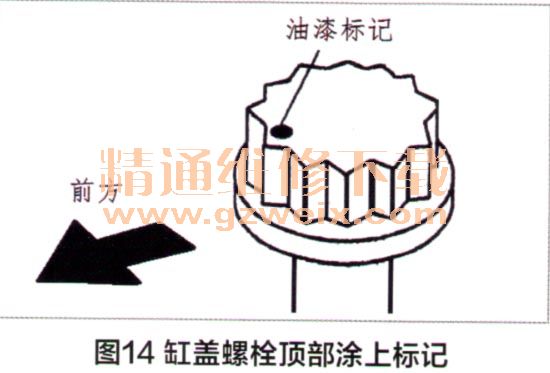

    2．在每个缸盖螺栓顶部的前方，如图14所示，用油漆涂上标记。

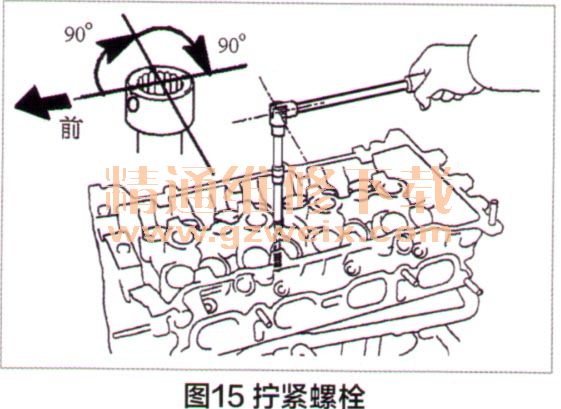

    3．按图13所示顺序，将18颗缸盖螺栓拧紧90°，然后将螺栓再拧紧90°，如图15所示。

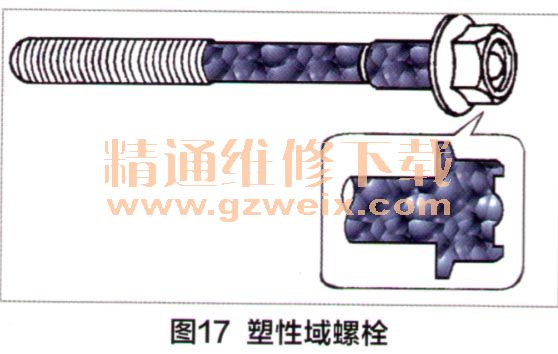

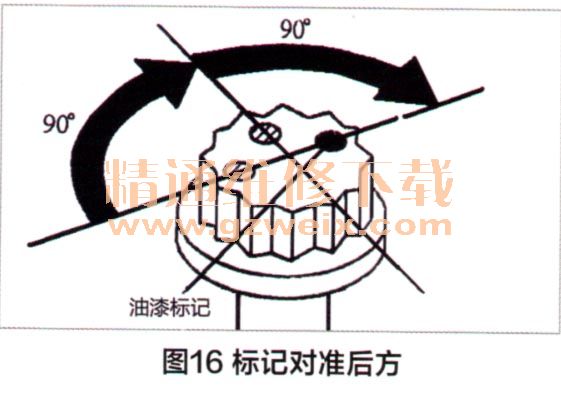

    4．进行检查，油漆标记应对准后方，如图16所示。在旧式发动机中，如图17所示，六角螺栓用于塑性域紧固，这类螺栓的头部有安装槽，使其易识别为塑11域螺栓。
