解析汽车车身结构和维修技术（十一）

来源：汽车维修与保养作者：佚名 2017-02-20 08:38:21

③电阻焊机设备

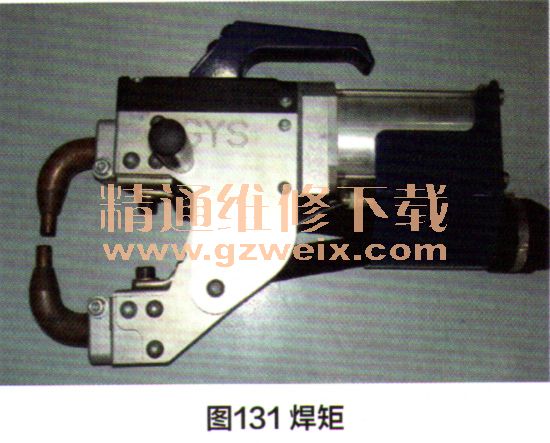

电阻焊机设备由变压器、控制器和可更换电极臂的焊炬（图131）构成。如图132所示，带有加压气缸的电阻焊焊矩，可以根据焊接需要进行调整，焊接质量更好。变压器既可安装在焊炬上，也可安装在远处并通过电缆和焊炬连接，安装在焊炬上的变压器效率更高。安装在远处的变压器必须较大，以补偿连接变压器和焊炬的长电缆所造成的电力损失。

电焊机控制器可调节变压器输出的焊接电流，并可以调节焊接时间。焊炬通过电极臂向被焊构件施加压力，并流入焊接电流。大多数电阻点焊机都带有增力机构，可以产生很大的电极压力来稳定焊接质量。电阻焊机都带有可更换电极臂（图133）装置，这些电极臂可用于焊接汽车上大多数难以到达的部位，例如轮口边缘、流水槽、后灯孔、地板、车门槛板、窗洞和门洞等。

    ④电阻焊机的操作
    使用挤压式电阻焊机时，还要注意下列问题。

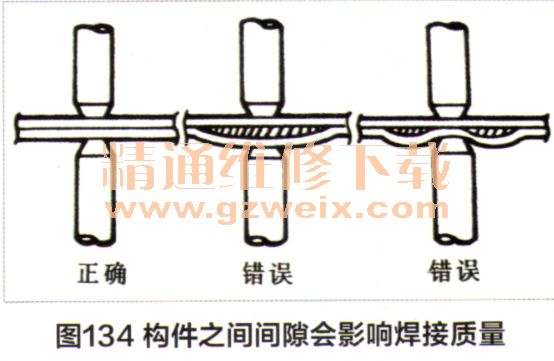

    两个焊接表面之间的间隙会影响电流的通过，如图134所示，正确的间隙可以保证焊接质量。焊接前要将两个构件表面整平，消除间隙，用夹紧装置将两构件夹紧。构件表面需要清除涂层、锈斑、灰尘或其他任何污染物，这些物质会减小电流强度而使焊接质量降低，如图135所示。
