（5）更换侧围板

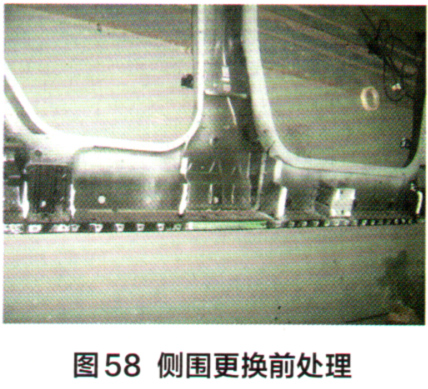

以新侧围板上的孔作为测量基准，经过测量、划线、切割等操作，从侧围板总成上取下所需工件。工件上不方便使用电阻焊焊接的部位钻孔，并磨除毛刺，以便后期进行塞孔焊，使用研磨机磨除电阻焊待焊部位的电泳底漆，喷涂锌粉漆（图58）。

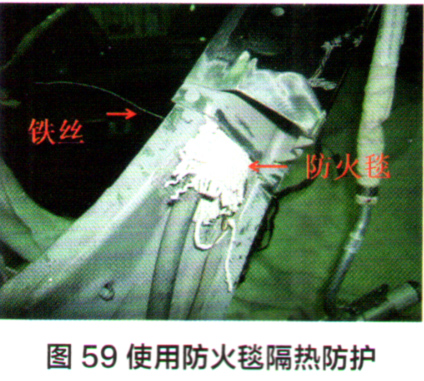

由于距离天窗顺水管较近，前立柱接头部位焊接时，所产生的热量将烫坏橡胶材质的管路。这种情况下，可事先剪下一小块防火毯，放置到顺水管上部（图59），如有必要，可在焊接前用水打湿，以增强隔热防护作用。为焊接后能顺利取出防火毯，可事先使用铁丝绑住一角，铁丝的另一端从内板工艺孔内侧穿出，焊接后直接拉出即可。

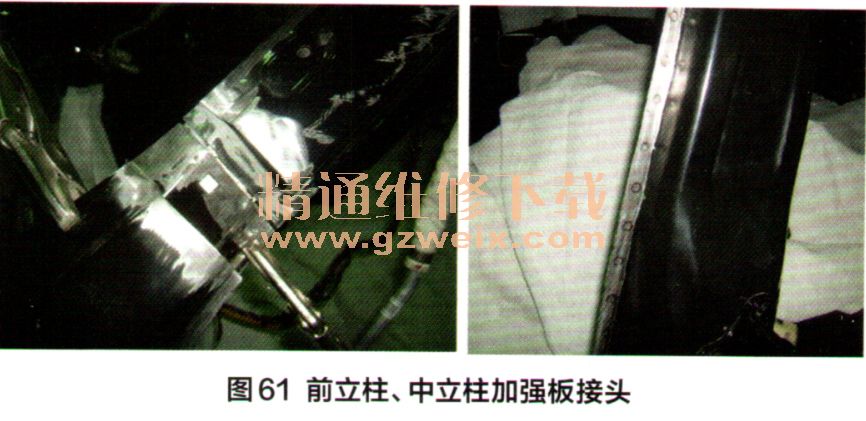

安装侧围（图60），使用大力钳、自攻螺钉等进行临时定位，检查确认前立柱、中立柱接头间隙是否正常（图61）。安装前后车门、车门锁及门框密封条，关闭车门，检查各间隙是否正常，检查车门开关、密封性是否正常，比对前挡风玻璃是否正常。如有问题，应及时进行相应调整。

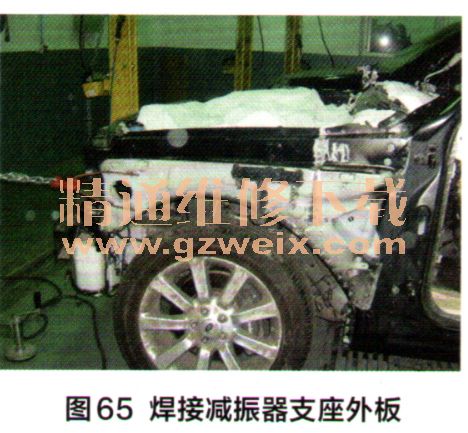

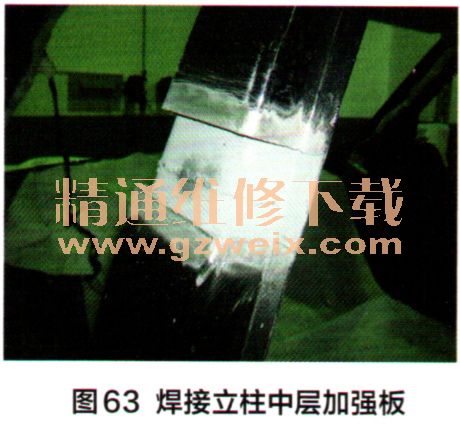

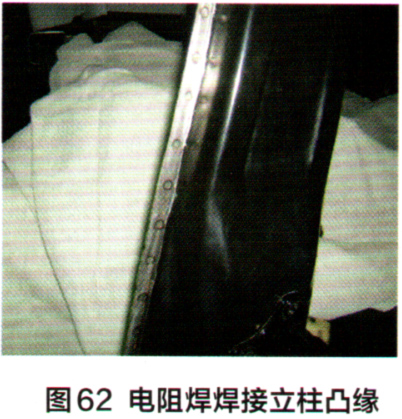

使用电阻焊机焊接门框凸缘（图62），采取连续点焊方式焊接前立柱、中立柱中层加强板（图63）、焊接后，应及时进行防腐，拉出前立柱内防火毯。从分离下来的旧板上锯割合适尺寸的钢板，安装至前立柱、中立柱接头处，进行定位点焊（图64），采取退焊或跳焊的方式焊接，以减少热量累积。焊接左前减振器支座外板（图65），为减少焊接变形，焊接时可在前部焊接钢筋钩，向前施加一个轻微的拉力。
使用砂轮机磨平焊缝、塞孔焊点，车身底板上脱胶的部位重新喷涂饭金胶（图66）。车辆转交涂漆工序。
