6.ENS信号（紧急通知信号）
    BECM通过硬连线信号线（引脚13ENS输入）与约束装置控制模块RCM通信。信号具有三种电位状态。
    （1）无事件／正常操作：由10Hz恒定信号表示，可根据需要关闭蓄电池接点。
    （2）燃油切断事件：发生紧急事件，由介于250～500Hz之间不断变化的信号表示，蓄电池接点将立即打开。
    （3）不健康：BECM未接收到从硬接线连接至约束模块的有效ENS信号。如果BECM通过CAN总线能收到来自RCM的有效ENS信号，蓄电池接点可能闭合。但会有故障已记录。
    7．绝缘测试
    BECM执行高压电路上的两个绝缘测试，以确保不存在接地故障，一个内部测试和一个外部测试。在高压电路和底盘之间进行电阻测量。
    （1）内部测试：在接触器打开时，该测试检查蓄电池内的高压电路与蓄电池壳体之间的隔离。如果未在5s内获得有效结果，BECM将记录一个内部隔离故障并防止接触器关闭。
    （2）外部测试：在接触器关闭后，该测试检查整个高压电路的隔离，内部包括蓄电池外壳和外部包括EPIC及MG。如果发现故障，HECM将记录一个外部隔离故障，但系统将继续正常运行。注意：如果测得的外部绝缘低于40 000Ω，BECM将会记录一个故障。短路由内置的200A熔断丝保护（不可维修）。
    8．高压互锁回路（HVIL）

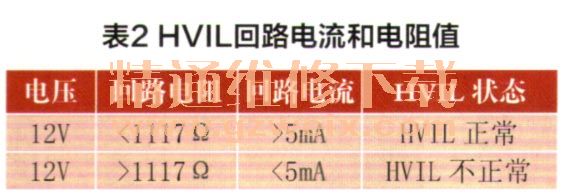

    BECM使用一个低压完整性电路或回路监测，并确保包括高压和低压线束连接，均已牢靠连接。如果回路变为断路或电流降至临界值以下，BECM发出HVIL事件，其属于CAT7故障。如果在待机状态期间出现这种情况，接触器保持断开状态，如果在预充电或运行状态期间出现，接触器立即打开，且高压系统被禁用。高压互锁回路（HVIL）示意图如图16所示。HVIL检查仅在有效的ENS信号被BECM接收时才加以执行。当激活时，HECM（1）通过晶体管至HVIL输出管路应用12V电源。HVIL输出管路通过低压（LV）接头，然后到达EPIC（2）LV接头。EPIC包含一个电流传感器和一个150Ω的电阻器，与BECM中所示的类似。电力变频转换器模块（EPICM）确认和检查电流并根据结果，然后通过混合动力CAN总线向BECM发出HVIL正常或HVIL不正常的信息。BECM允许这种情况发生的时间为350ms。在接收HVIL正常的有效信息后，BECM然后将通过电流传感器和电阻器执行一项HVIL电路测试。HVIL回路电流和电阻值在下表中予以验证如表2所示。
