5．变速器油温传感器信号
    变速器油温传感器用于检测自动变速器的液压油的温度，以作为电控单元进行换档控制、油压控制和锁止离合器控制的依据。自动变速器油温传感器通常装在控制阀上，对变速器主要进行高温控制。图22所示为自动变速器油温传感器安装示意图。

    6．档位开关信号

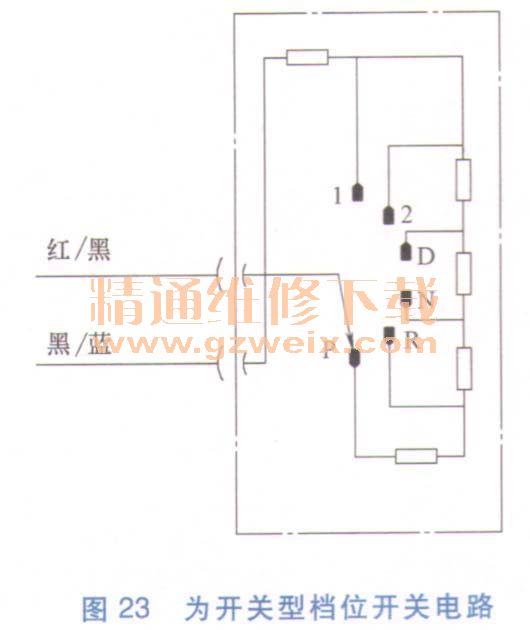

    档位开关信号的作用是控制换档和换档范围。档位开关的类型分为开关型、模拟电压型、编码型，现在还有霍尔式档位开关。图23所示为开关型档位开关电路。

    还有的自动变速器采用霍尔开关式档位传感器。表6为霍尔传感器换档逻辑信号，根据此表可判断霍尔开关式档位传感器故障。

    其中，逻辑1表示电压为0到1V，逻辑0表示电压为4V到5V。
    7．强制降档开关信号
    在踏板踩到底后、开关闭合，以此信号控制降低1个档位或2个档位。
    2.2自动变速器电磁阀
    电磁阀是电子控制系统的执行元件，按其作用可分为换档电磁阀、锁止电磁阀和调压电磁阀；按其工作方式可分为开关式电磁阀和脉冲式电磁阀。
    开关式电磁阀的作用是开启和关闭变速器油路，可用于控制换档阀及液力变矩器的闭锁离合器锁止阀。
    脉冲式电磁阀的作用是控制油路中油压的大小。控制信号是频率固定的脉冲电信号，电磁阀在脉冲电信号的作用下不断反复地开启和关闭泄油孔，ECU通过改变每个脉冲周期内电流接通和断开的时间比例。
    大众01m滑阀箱电磁阀

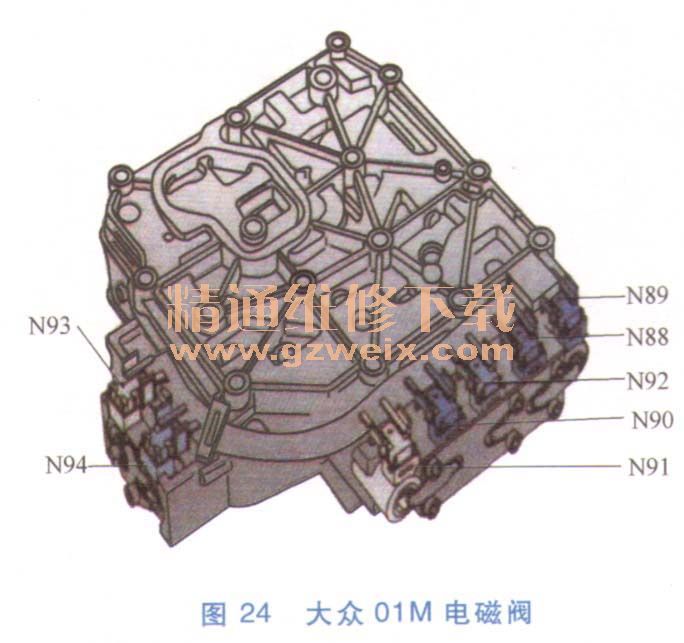

    图24所示为大众01M电磁阀。表7所列为大众01M电磁阀名称及作用。
