四、自动变速器油(ATF)

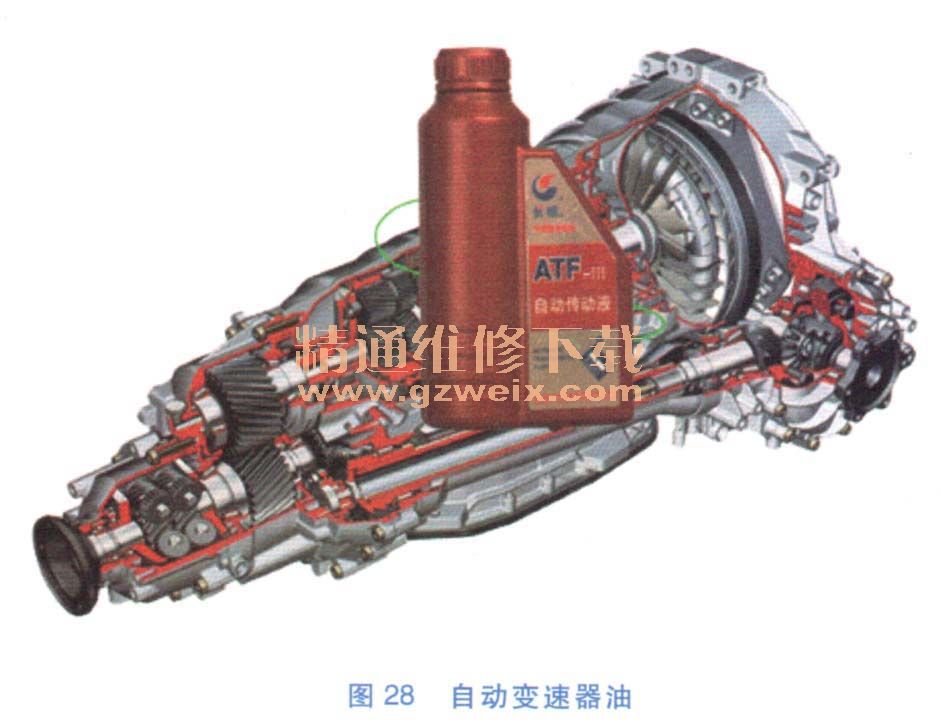

自动变速器油(Automatic Transmission Fluid、ATF)是指专用于自动变速器的油液。ATF对自动变速器的工作、使用性能以及使用寿命都有非常重要的影响。ATF如图28所示。
在进行自动变速器维护时,对ATF的检查是极其重要的工作。ATF检查内容主要包括油质检查、油量检查和漏油检查。
检查油质、颜色、气味和杂质,确认ATF是否过热变质。Dexron油为红色,油质清澈纯净,如果颜色变黑、有烧焦味且含有杂质,则予以更换。
1.自动变速器油面的理想位置
一般加人自动变速器中的油液数量,应保证在液力变矩器及各操纵油缸充满以后,变速器中油面高度低于行星齿轮等旋转件的最低点,高出阀体与变速器壳体的接合面。图29所示为自动变速器油尺。
2.自动变速器油面过低的影响
1)若自动变速器油面过低,空气从油泵进油口侵人,会发出“嗡嗡”的异响,降低乘坐的舒适性。
2)若油面过低,油泵吸人空气或油液中渗入空气,会降低液压回路的油压,使各控制滑阀和执行元件动作失准,操纵失灵。
3)降低液压回路的油压,还会引起离合器、制动器打滑,不但降低了传动效率,而且加剧了磨损。
4)当油面过低时,由于运动件得不到充分可靠的润滑,就有可能因过热而引发运动件卡滞及过度磨损。
3.自动变速器油面过高的影响
1)当油面过高时,会由于机械搅拌而产生大量泡沫,这些泡沫进人液压控制系统,会引发与油面过低而产生的同样问题。
2)如果控制阀体浸没于自动变速器油中,则液压管路中的离合器、制动器的泄油口会被自动变速器油阻塞,施加于离合器、制动器的油压就不能完全释放或释放速度太慢,使离合器、制动器动作迟缓(如升降档动作迟滞)、增大换档冲击。
4.自动变速器油面的检查条件

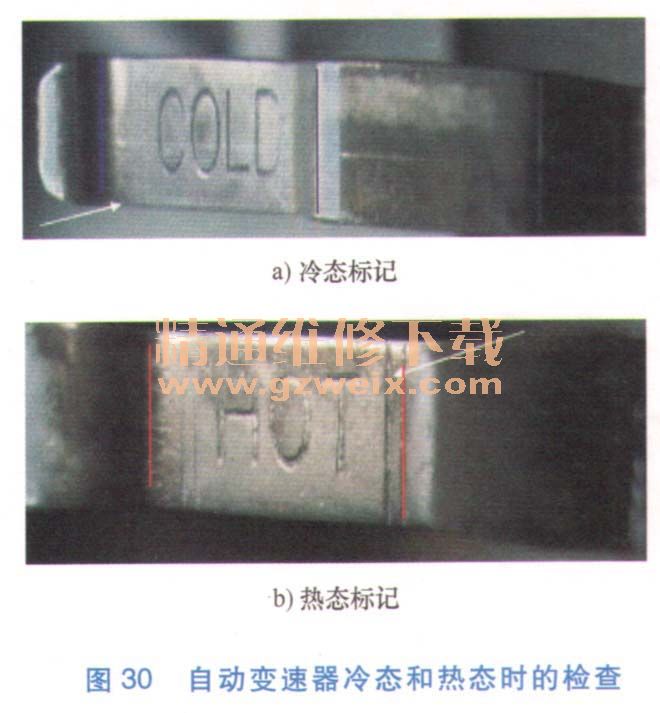

运行车辆,使发动机和变速器处于正常的工作温度,然后将车辆停在水平路面上,并拉紧驻车制动,同时,发动机怠速运转,将变速杆从“P”档换人各档再换回到“P”档,将变速器油尺拉出擦净,再全部插入管内;再次将油尺拉出,检查油位是否在HOT(热)范围内。图30所示为自动变速器冷态和热态时的检查。
