详解车辆可变进气VIS系统技术

来源：汽车维修与保养作者：佚名 2017-04-11 09:06:56

    二、改变进气歧管的长度，以奇瑞A3车VIS系统为例

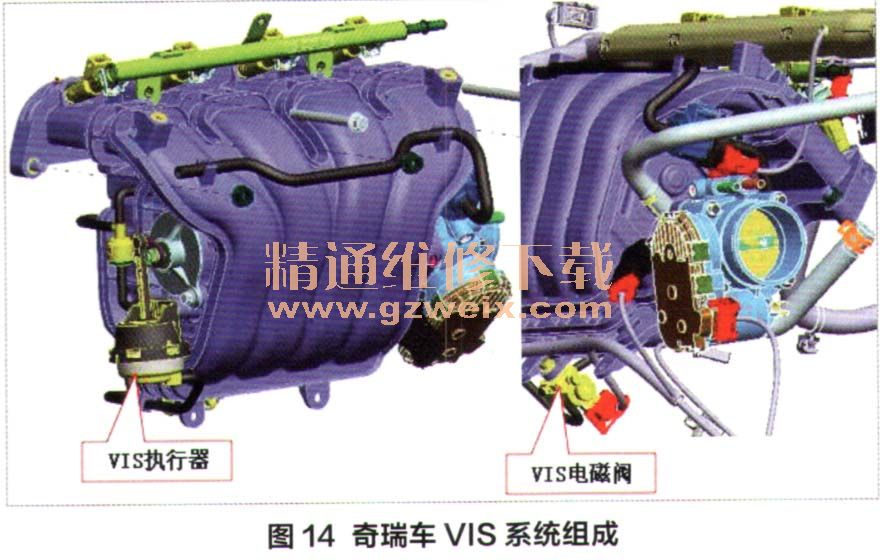

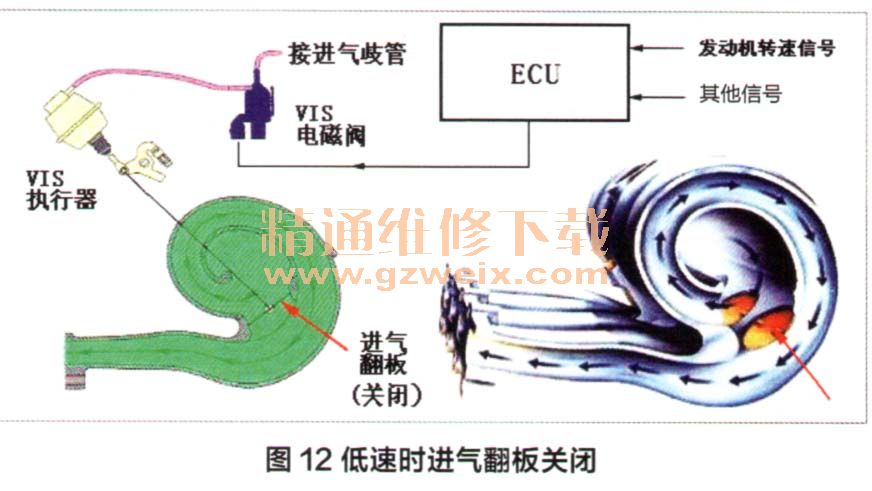

    奇瑞A3车SQRE4G16发动机（普通的缸外喷射非增压发动机）安装的VIS系统属于常见的可变进气歧管长度类型，低速时采用长进气道（图12），利用惯性多进入空气，高速时采用短进气道（图13）以减少进气阻力，均起到提高进气终了压力，提高充气效率的作用。VIS系统主要由VIS电磁阀、VIS执行器、进气翻板总成及真空连接管路等组成（图14）。

    奇瑞A3车VIS系统组成与迈腾车VIS系统基本类似，主要区别体现在如下几个方面。
    （1）真空源不同：奇瑞A3车VIS系统用的真空来自于发动机节气门后方的进气歧管，并采用了单向阀及真空储蓄器，确保稳定的真空输出（图15）。注意单向阀不能接反！

    （2）缸盖进气道不同。该发动机缸盖进气道未安装隔板，为普通类型的进气道。
    （3）未安装进气歧管翻板电位计。由于未安装进气歧管翻板电位计，无法测量进气翻板的实际位置，当出现VIS系统的真空源、VIS执行器出现故障或者真空管路漏气、真空管位置接反、进气翻板总成因积炭卡死不动灯故障时，不会出现相应的故障码。当VIS电磁阀出现故障如断路时，会产生P0660故障码，其含义为“进气歧管转化控制阀电路开路”。
