2017款新君越30H全混动新技术特性（一）

来源：汽车维修技师作者：佚名 2017-06-28 08:30:13

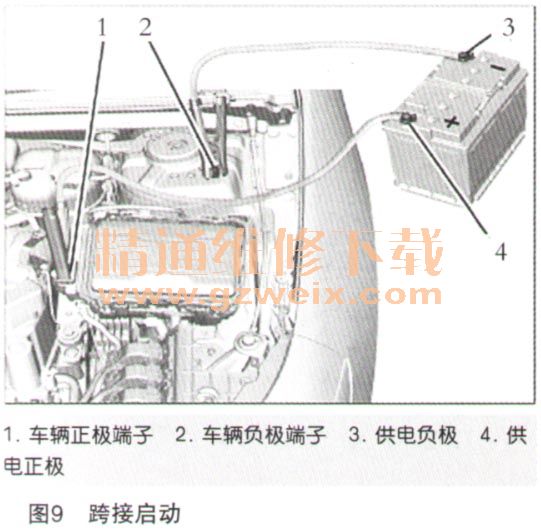

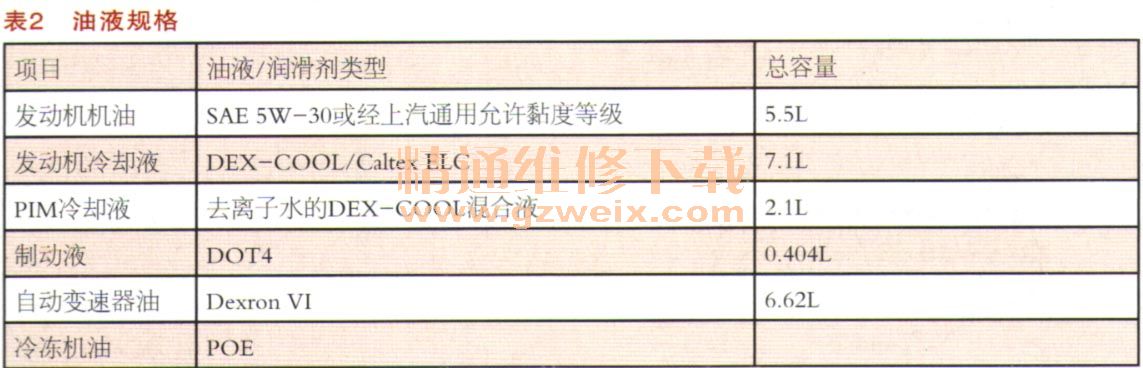

与纯内燃机汽车不同，此全混动车型机舱内还配备有PIM冷却液储液罐（如图8所示），用于冷却PIM部件。如表2所示为主要保养油液规则，需要说明的是PIM系统应使用去离子水的DEX-COOL冷却液。混合动力汽车12V蓄电池亏电时，可以使用跨接启动的方式启动车辆，方法与普通车型相同（如图9所示）。需要注意的是当车辆启动以后，发动机可能不运转，仅REDAY指示灯点亮。

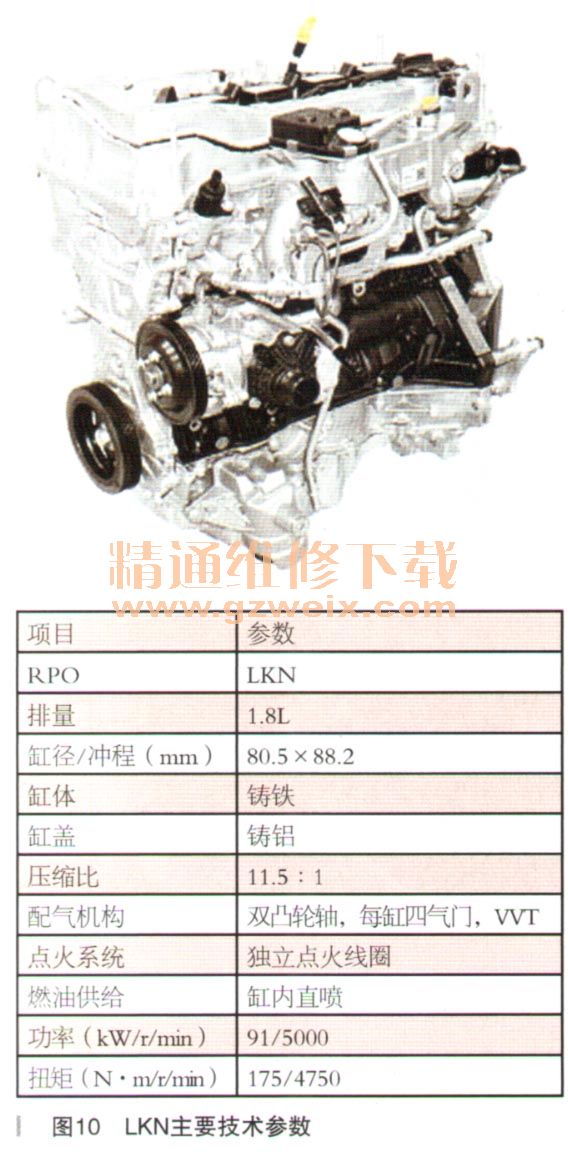

别克全新一代2017款新君越30H全混动车型搭载1.8L LKN发动机，其主要技术参数如图10所示。LKN发动机采用了可变气门正时和中置缸内直喷技术，此外还采用了双级可变排量机油泵、水冷式废气冉循环、排气热交换器等技术。通过这些系统可以有效提升发动机的燃油经济性。

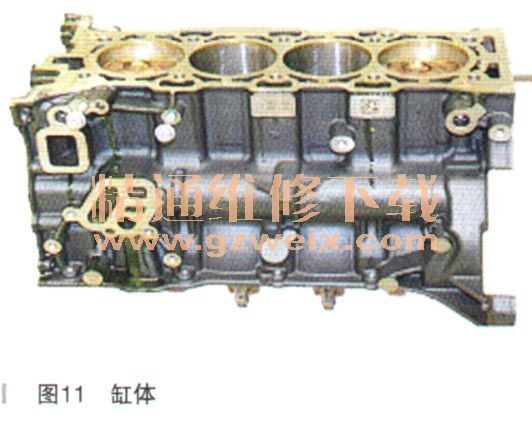

LKN发动机的缸体（如图11所示）采用铸铁制造，因而缸筒内部没有使用缸套。缸体内部集成了大部分冷却液通道和水道，并预留了中置平衡轴安装孔，但在本发动机中并没有使用。曲轴由一体式大瓦盖紧固到缸体上，提高支撑强度，减少了噪声和震动。

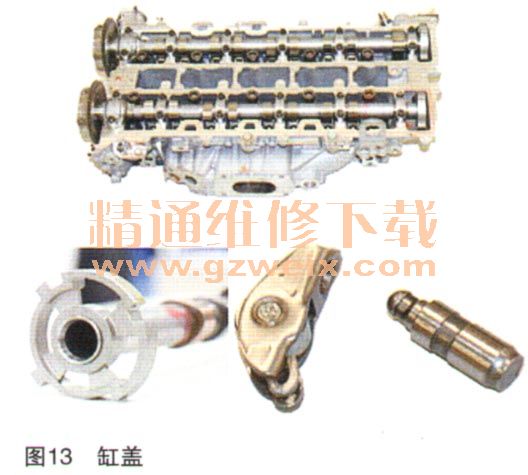

曲轴位释传感器信号盘采用磁环形式，安装在飞轮后部（如图12所示）。在维修时禁止用磁性物体接近曲轴位置信号盘，否则可影响曲轴位置信号输出的正确性，甚至导致车辆不能启动。缸盖部分的技术特点是采用了双顶置凸轮轴，凸轮轴采用空心加工工艺，凸轮和凸轮轴信号发生器采用压入方式和凸轮轴相连，缸盖内部集成进气歧管，可减轻重量。气门驱动机构采用了液压挺柱和随动滚指（如图13所示）。可以减少驱动机构的摩擦，提高燃油经济性，并且免调气门间隙。

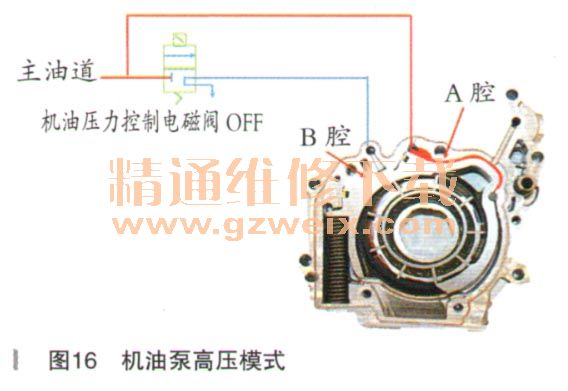

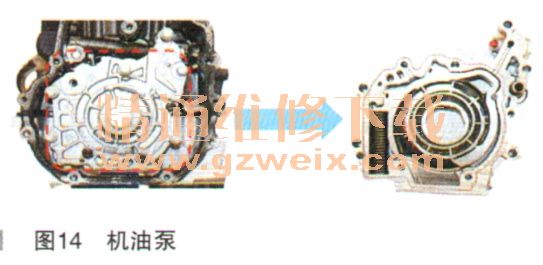

LKN发动机采用双级可变排量机油泵（如图14所示），发动机控制模块通过控制机油压力电磁阀来调节机油泵排量，在发动机不需要高压润滑油时，降低机油泵的排量，降低燃油消耗。机油泵安装在曲轴前端，由曲轴直接驱动。机油压力控制电磁阀安装在机油滤清器上方的缸体上（如图15所示），机油压力为两级可调，当断电时机油压力为高压状态。LKN发动机机油泵的定子部分可在机油压力的作用下绕支点旋转，从而改变机油泵的排量。如图16所示，当电磁阀不通电时，仅A腔供油，B腔没有油压，油泵定子在弹签力的作用下处于最大偏心率状态，机油泵排量大，输出油压高。当电磁阀通电时，A/B腔都与卞油路油压相连，油压推动定子逆时针旋转，定子的偏心率减小，油泵排量减少，输出油压降低（如图17所示）。
