三、前空气分配单元

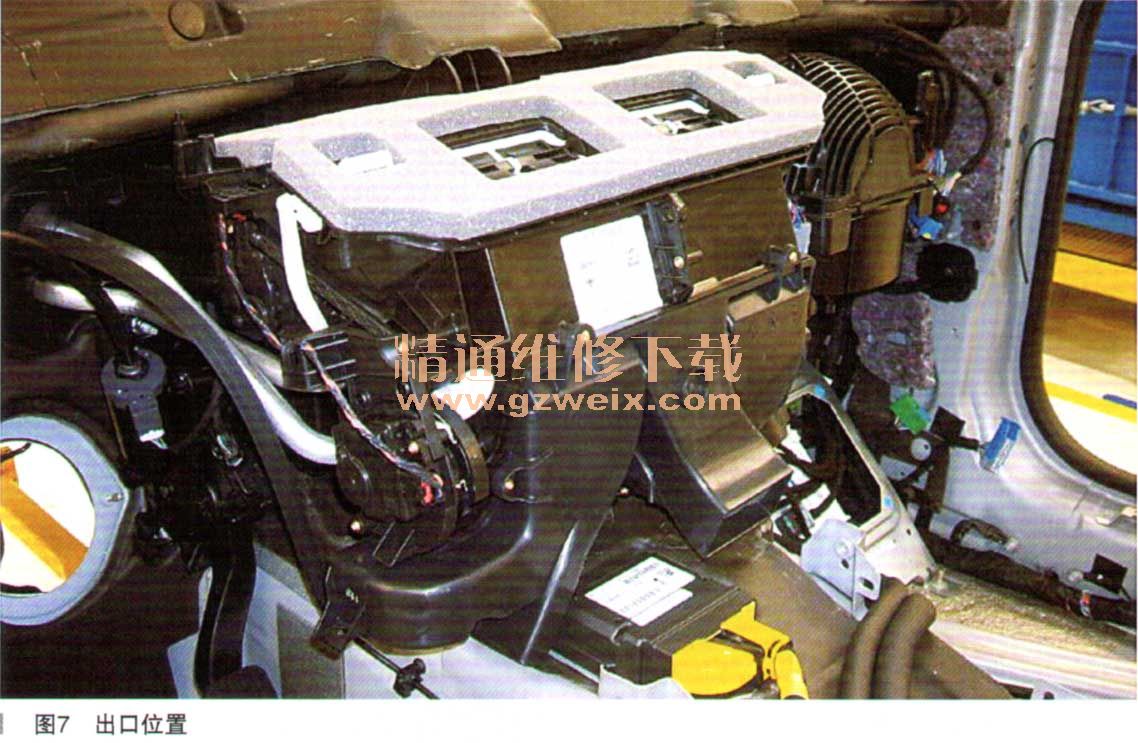

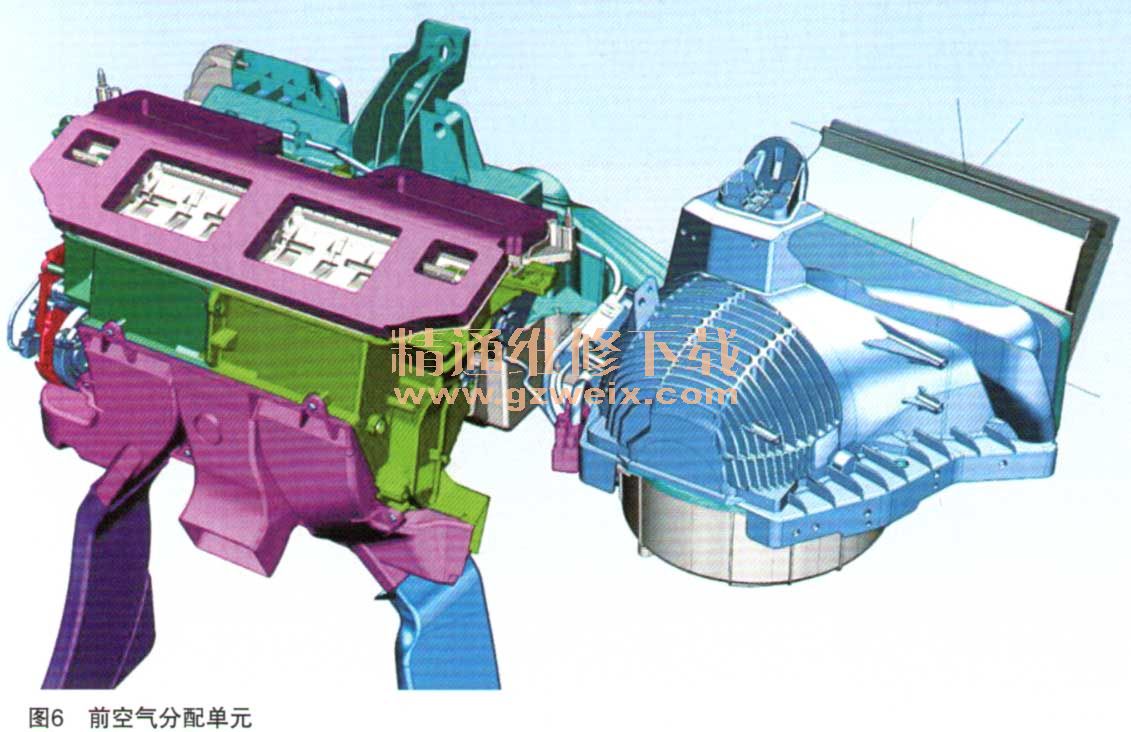

    前空气分配单元包含加热器组件和蒸发器，以及鼓风电机单元、空气混合和分配风门及其步进电机执行器，以及集成的混风温度传感器，如图6所示。空气通过活性炭过滤器吸入车内；更换过滤器时，拆下发动机舱中的塑料盖板即可对其进行操作。因具备455M3 /h的送风能力，该系统因而具有比上一代Quattroporte更好的性能。前空气分配单元为双区型，可通过13个出风口将空气导入车厢内部。9个用于除雾和前排乘客，4个专用出风口用于后排乘客，如图7所示。前空气分配单元的加热器组件为单列型。双区温度控制系统由混风门调节。



    图8显示了前空气分配单元内部的部分元件，例如空气分配和混合风门及其相应的执行器，鼓风机的半导体型调速器（右侧灰色部分）。

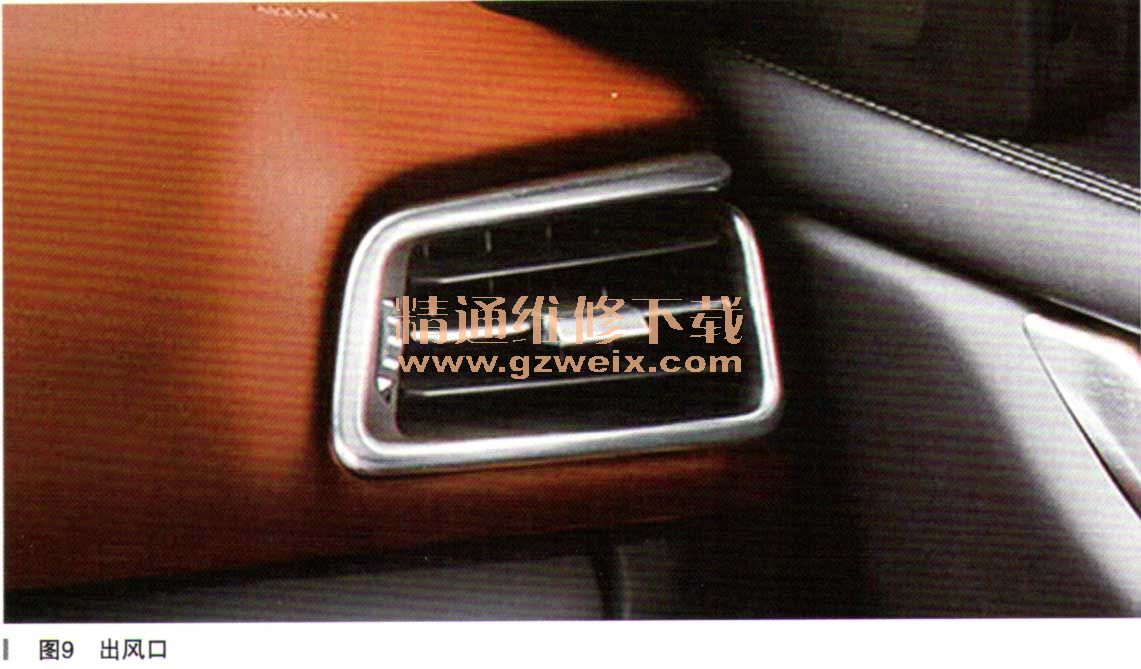

    13个出风口和455M3 /h鼓风机排量可确保在车辆内部实现快速有效的空气分配，如图9所示。
