四、传感器
系统采用以下传感器:
·内部温度传感器
·混合空气温度传感器
·外部温度信息(外部温度传感器与BCM连接)
·双区光线传感器
·湿度传感器
湿度传感器安装在风挡玻璃上靠近外侧后视镜支架的位置。传感器根据下列2个参数计算风挡玻璃的露点以及湿度:
·由安装在风挡玻璃上的NTC温度传感器测量得到的风挡玻璃表面温度
·通过半导体空气湿度传感器测量得到的乘客舱内空气相对湿度

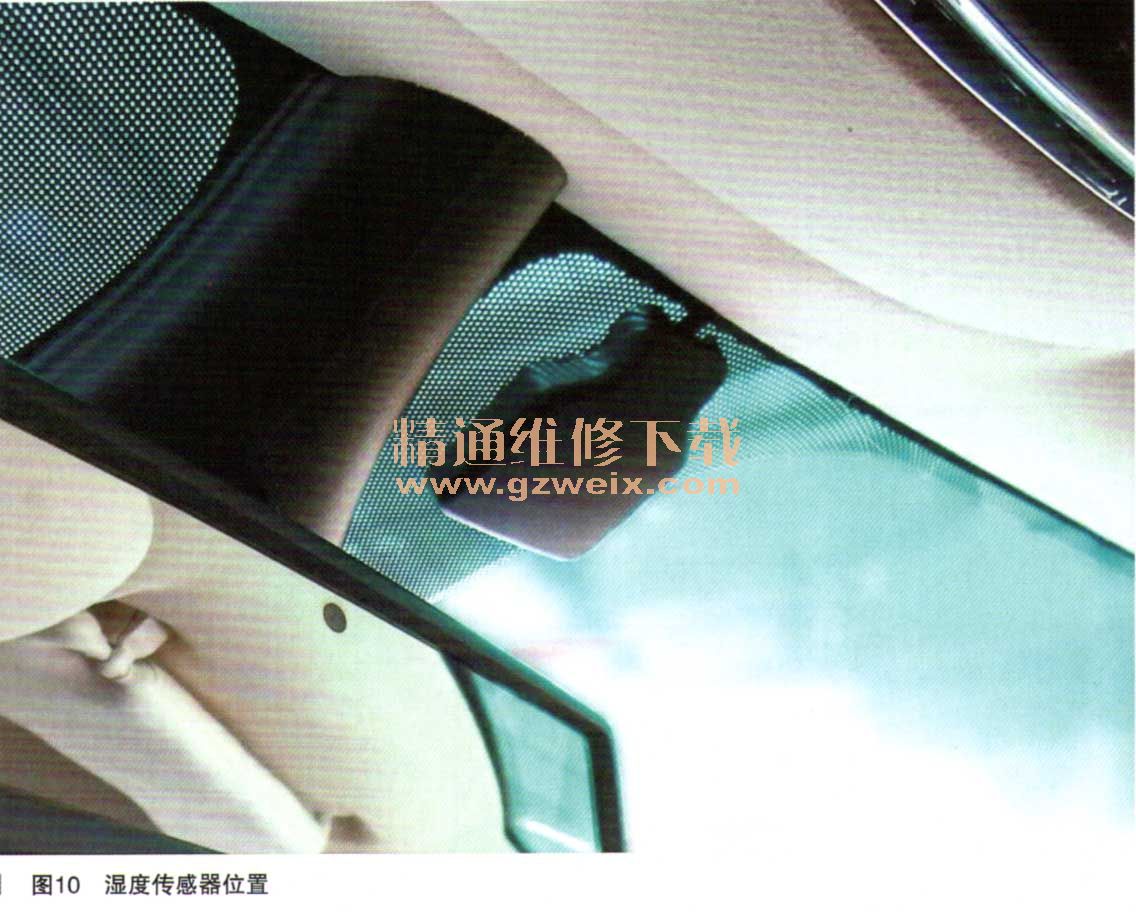

湿度传感器(HUM传感器)通过LIN线与BCM连接。HVAC节点通过CAN-I线接收来自BCM的风挡玻璃湿度状态信息,湿度传感器安装在风挡玻璃上,如图10所示。
