雪佛兰景程无法启动故障检修
来源:汽车维修技师  作者:佚名  2017-08-16 11:02:00

    一辆行驶里程约8.5万km的2011年雪佛兰景程轿车。客户反映:该车辆在行驶过程中会自动熄火,同时伴有“嘀嗒”声,像继电器动作的声音,熄火后再次启动正常。
    故障诊断:根据客户所述现象检查车辆,技师开车厂外试车。试车20min,途中有2次自动熄火现象,同时伴有“嘀嗒”声音,再次启动正常,确认客户反映情况属实。
    技师初步判断“嘀嗒”声音是主继电器触点断开发出的声音。第一次启动时发动机故障指示灯会点亮(与正常车相比亮度不够,有点暗淡),熄火再次启动发动机后故障灯熄灭了;启动时转速表指针和燃油表指针都不正常(指针不动,无指示)。

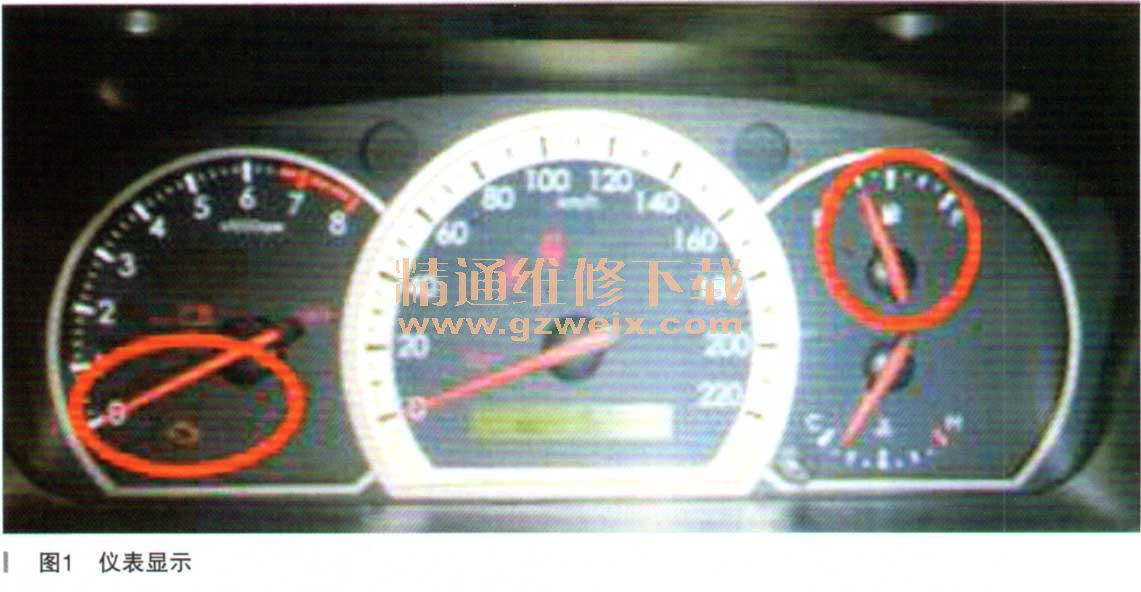

    图1是维修后的正常图像,故障车红色标注内的指针都没动作。

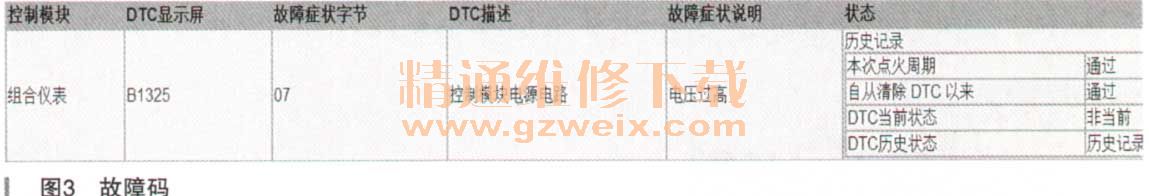

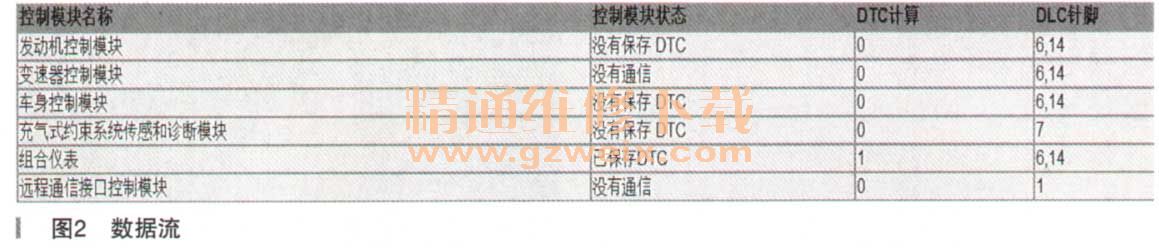

    技师接上诊断仪读取故障码和数据流,如图2、图3所示。



    根据故障现象、故障码和数据分析,可能存在以下几方面故障:
    ·线路故障
    ·传感器故障
    ·相应的模块故障
    ·继电器故障
    车辆厂外试车回来后,熄火频率越来越高,总继电器都会“嘀嗒”一下后再熄火。多次重复启动后,车辆再也启动不了了(供电正常)。仪表上发动机故障灯不亮,启动时转速表和燃油表不动。

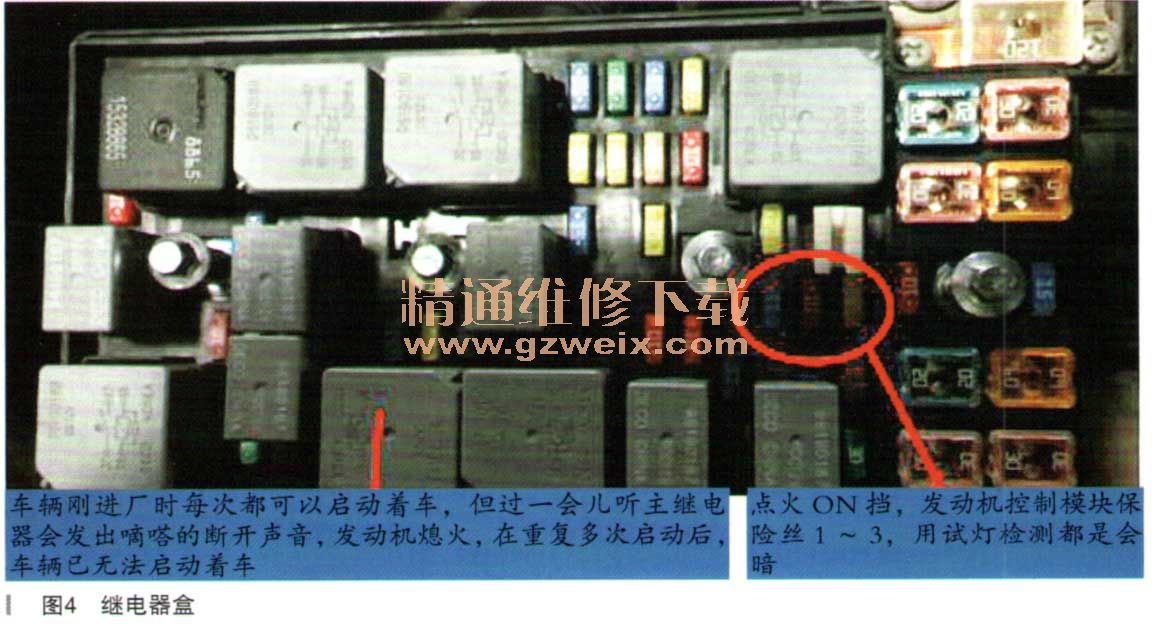

    根据故障现象分析此故障和主继电器有关。主继电器位置如图4所示。

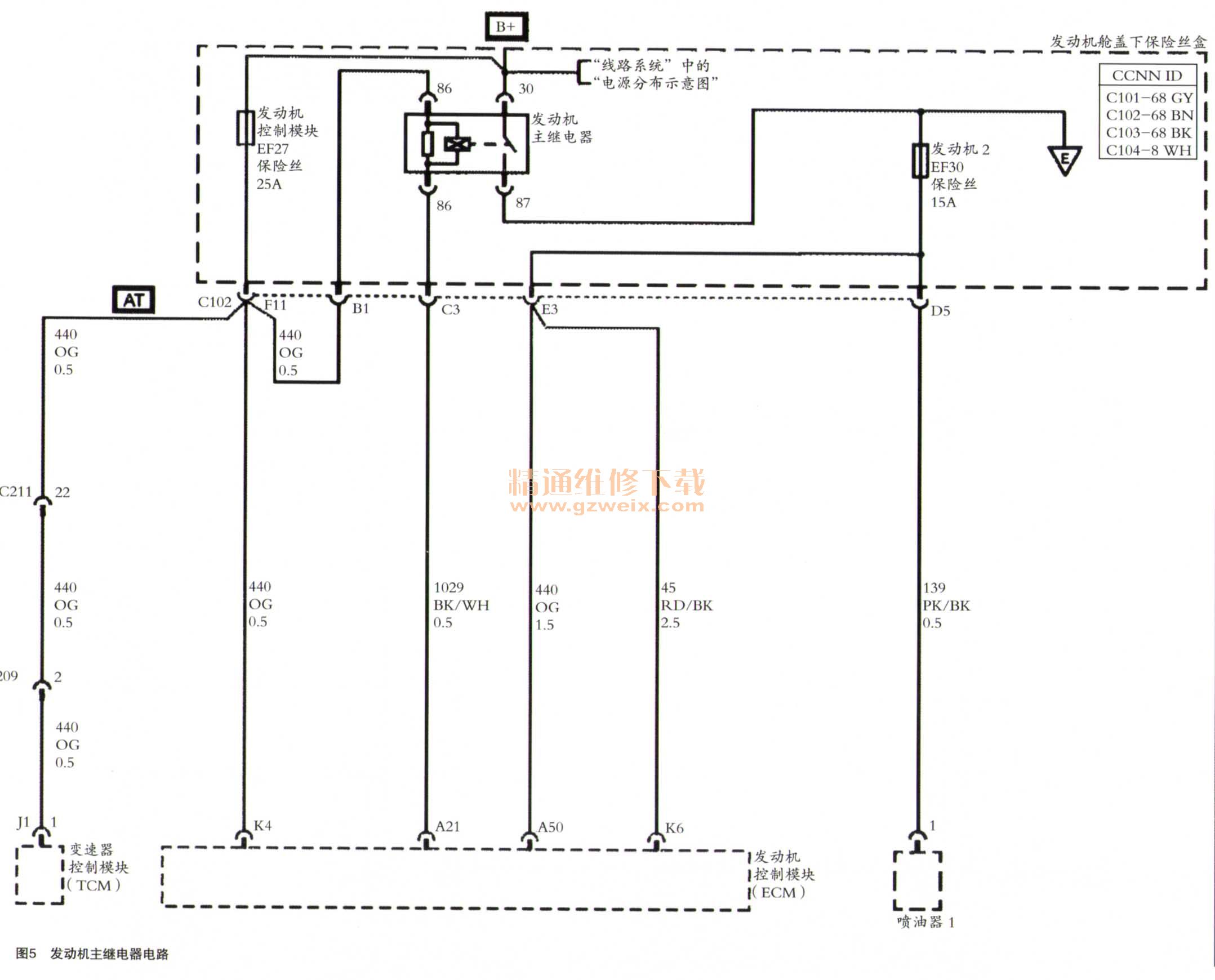

    根据电路图(如图5所示)可以看出,喷油器是主继电器控制的,技师测量主继电器常火30号端子电压为12.35V,正常;点火开关过来的85号端子电压为12.32V,正常;启动机测量发动机主继电器87号端子电压为不正常。

[1] [2]  下一页
