现代车身维修中，车身图纸识读非常重要。维修人员在车身修复过程中，应该能够快速、准确地对车身图纸进行识读，从而判断出车身结构的破坏情况，并且在对车身的拉伸、校正过程中，实时测量数据，为准确可靠地进行校正修复做参考。

    1．为何要做图纸识读
    随着车身维修技术和工具设备的进步，先进的车身制造技术和工艺为后期的车身维修带来了巨大的方便，有效提升了汽车车身使用安全性和可靠性。通过图纸识读，依靠坐标式机械测量、激光测量或超声波测量和定位夹具等现代化测量设备进行测量，为精确修复做参考，实现了传统“经验”修复向现代“精确”修复的转变。

    2．如何进行图纸识读

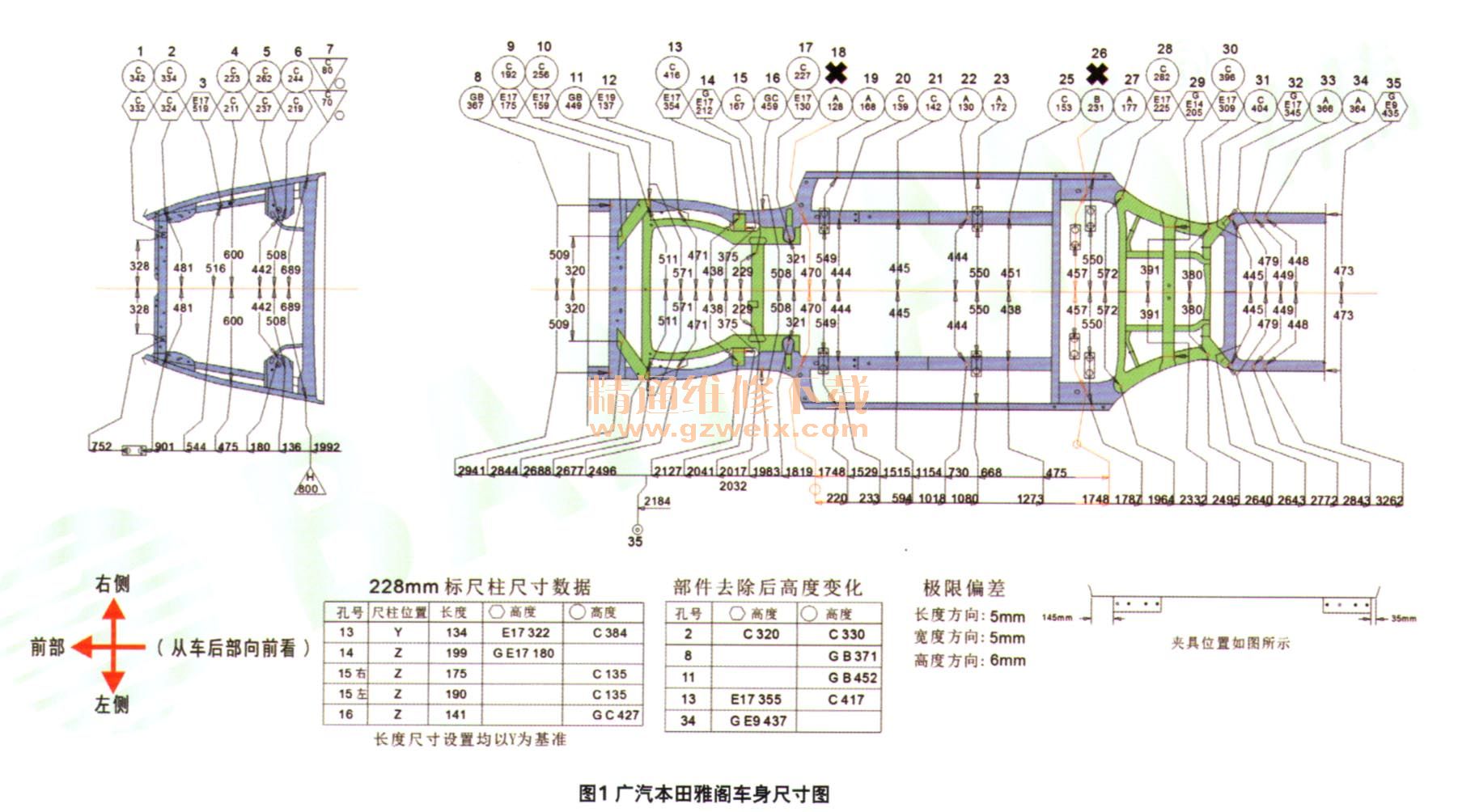

    整车厂商生产的每款车型都有车身数据，有些数据公司通过对车身测量来获得数据。不同的数据公司和整车厂商提供的数据格式可能不同，但要表达的基本内容是一致的，都要提供车身主要结构件、板件（如车门、发动机舱盖、行李舱盖和翼子板等）的安装位置，以及机械装置（如发动机、悬架和转向系统等）的安装尺寸。本文以广汽本田2003年款雅阁为例，介绍如何通过车身尺寸图来辨别车身上测量点的三维数据（图1）。

     （1）符号标识

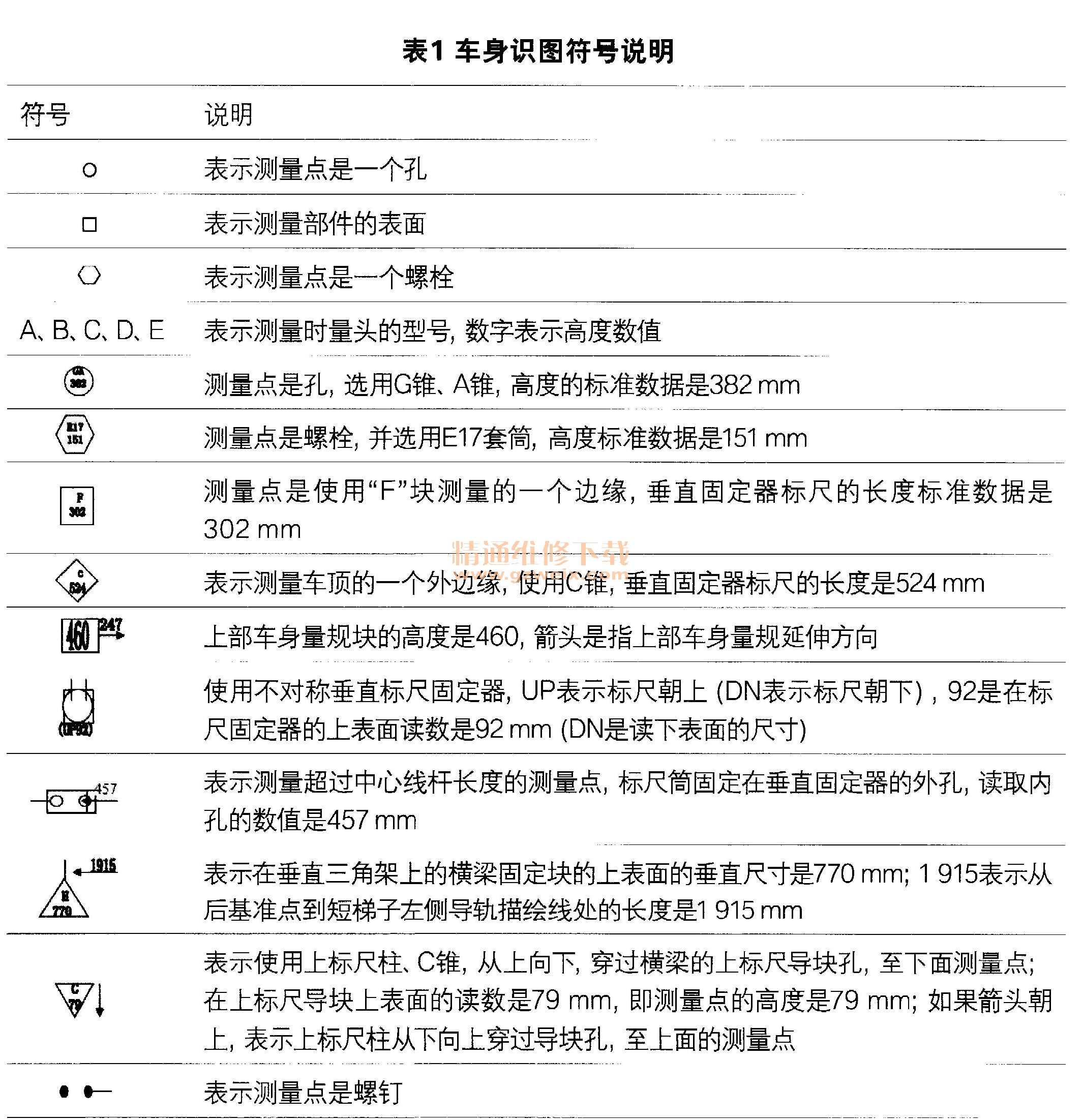

    要准确识读车身图纸，首先要掌握图纸上的各种符号（表1）。

     （2）基准识别
    图纸上x或■均表示为基准，可分前、后基准。前基准一般在驾驶室与发动机舱交界处，后基准一般在乘客室与行李舱的交界处。基准通常都在车身最硬的、不易撞伤的部位。
