（三）EGR真空调节器
   （1）作用：EGR真空调节器用于调节EGR阀的真空度，它通过感知废气压力及发动机负荷实现对EGR阀的真空控制。
   （2）检查：

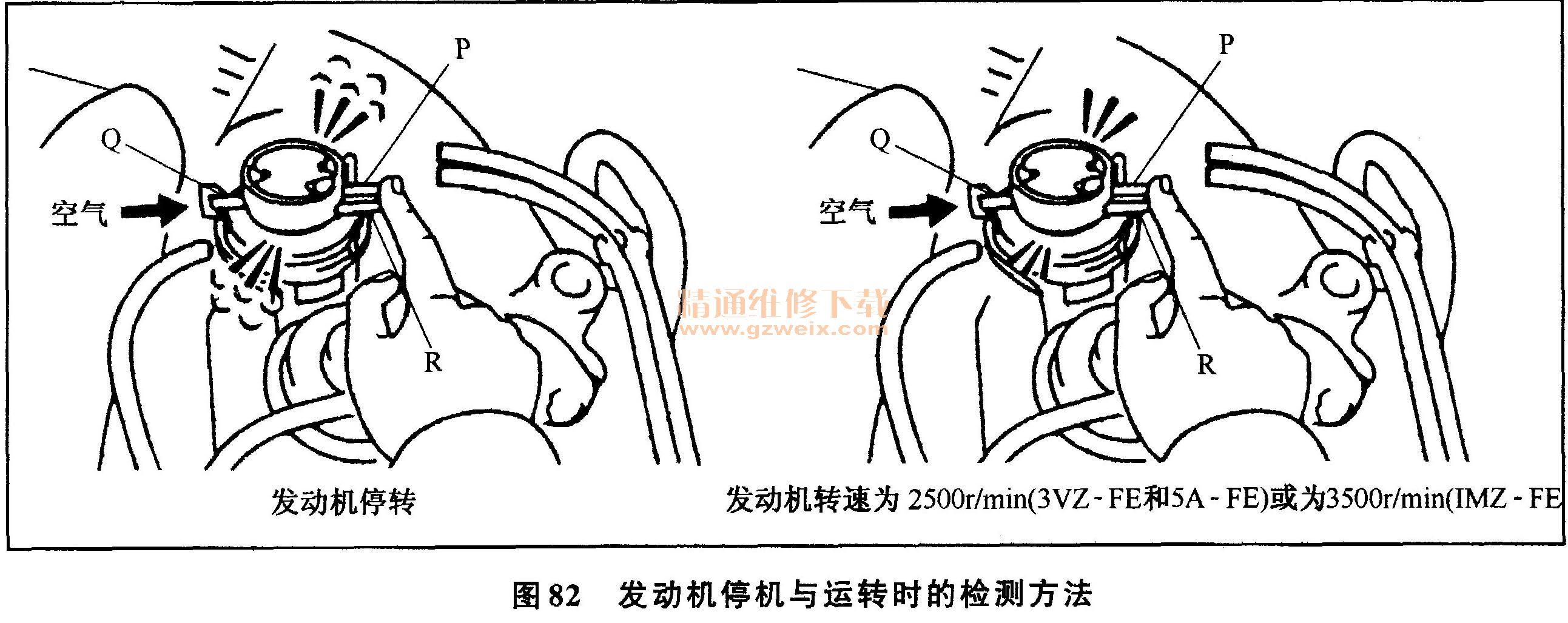

    ①从EGR真空调节器的P、Q和R孔上断开真空软管，如82左半图所示。

    ②用手指堵住P、R孔。
    ③朝Q孔内吹气，空气应能自由地通过过滤片盖。
④起动发动机，将转速保持在2500r/min（3VZ-FE和5A-FE）或2500r/min（lMZ-FE），见图82右半图所示。

    ⑤重复第（2）至第（3）步骤，这时气流应受到很大的阻力。
    ⑥如果EGR真空调节器的工作情况与上述不符，则应更换EGR真空调节器。
    ⑦将真空软管重新接到合适的位置。
   （四）EGR阀
   （1）作用：EGR阀是真空操作的，由EGR真空调节器和真空控制阀控制。当EGR阀门开启时，进气支管与排气支管间的通道接通，废气进入燃烧室，从而降低燃烧室的温度及排放中的NOX含量。
   （2）检查：
    ①在发动机怠速运转时，将真空直接加在EGR阀上。
    ②这时，发动机的运转应不平稳或熄火。
    ③如果发动机运转平稳，从发动机上拆下EGR阀。
    ④检查EGR阀的枢轴有无积炭和勃结，若有使用机油清洁器和压缩空气进行清洁。
    ⑤使用一个手提式真空泵，检查真空膜片有无泄漏。
    ⑥如果发现了问题，则应更换EGR阀。
    ⑦检查通往进气和排气支管的EGR通道，使通道保持畅通无阻。
    ⑧使用一个新的垫片，将EGR阀重新安装在发动机上。
   （3）拆装：
    ①断开EGR温度传感器的接头。
    ②断开真空管道。
    ③拧下EGR阀的固定螺栓。
    ④拆下EGR阀和垫片。
    ⑤使用一个新垫片，重新安装EGR阀。
    ⑥按与拆卸相反的步骤进行安装。
