奔驰S级平视显示功能详解

来源：汽车维修与保养作者：佚名 2017-12-13 08:53:51

    一、概述

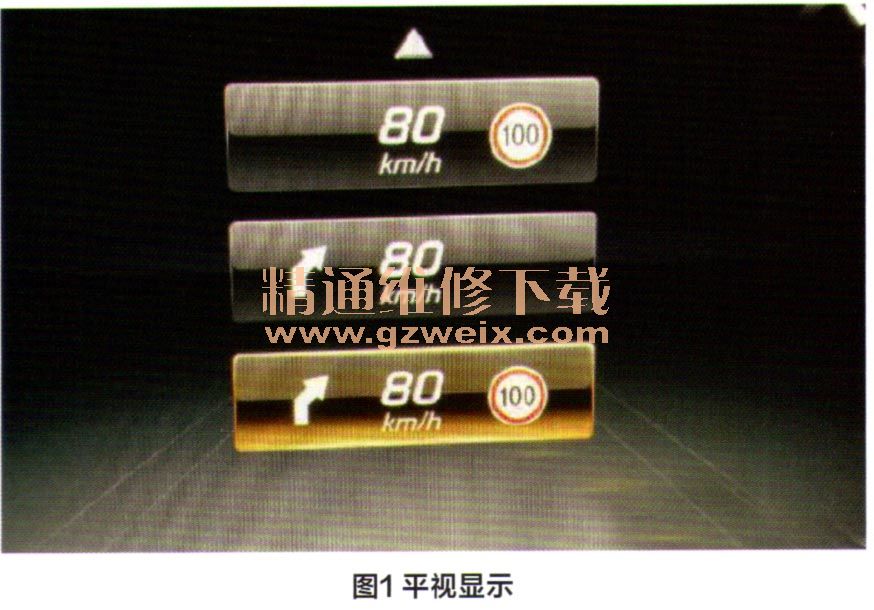

    奔驰S级（222车型）平视显示功能是指平视显示屏将驾驶相关信息如车速、导航信息等，投射到挡风玻璃上驾驶员方便看见的区域，该功能仅显示传输至仪表盘的多余信息（图1）。

    二、部件介绍
    该系统由以下平视显示屏和仪表盘组成。
    1．平视显示屏（A40/12）：位于仪表台左侧的凹槽中，通过评估其他控制单元传来的信息，将驾驶相关信息显示在风挡玻璃上驾驶员方便看见的区域（图2）。

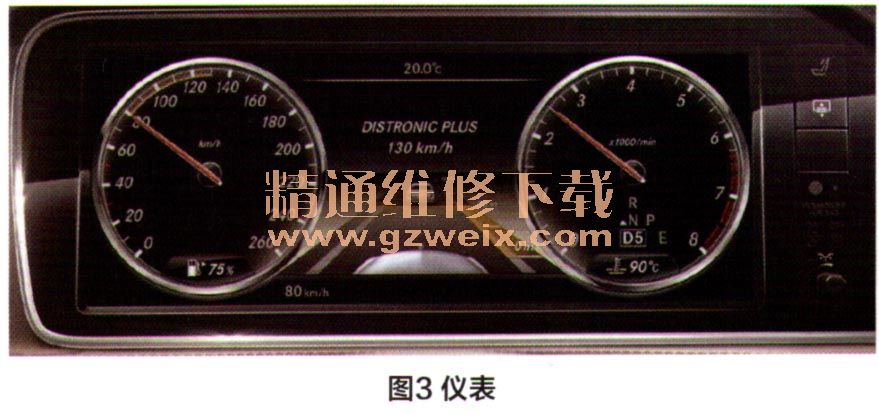

    2．仪表（A1）：通过CAN网络通信，将其他控制单元传来的信息通过多功能显示屏显示相应的指示灯和提示或警告信息，必要时还会通过扬声器提醒驾驶员（图3）。

    除上述部件外，DISTIRONIC PLUS功能还涉及以下主要部件。

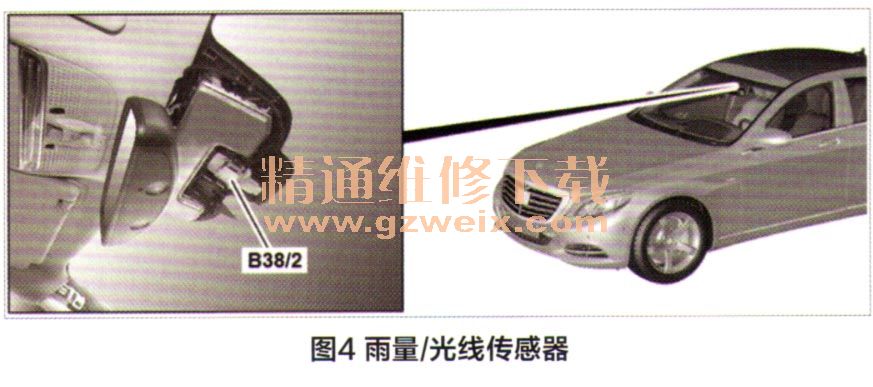

    1．雨量／光线传感器（B38/2）：位于前风挡玻璃的顶部，测量环境光线强度和风挡玻璃上的潮湿度，然后通过LIN线将信号传送至前SAM控制单元（图4）。

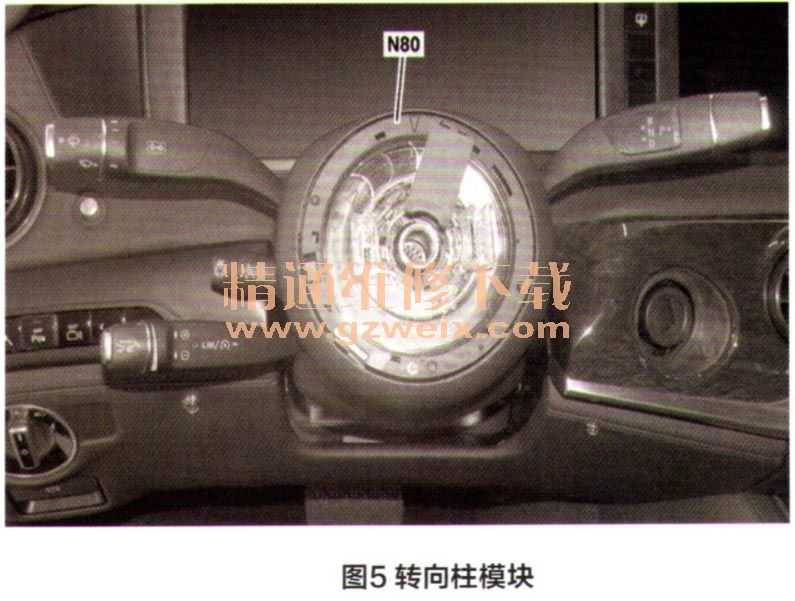

    2．转向柱控制单元（N80）：读取集成的各开关和转向角传感器的信号，并通过FIexRay总线接收和传送CAN信息（图5）。

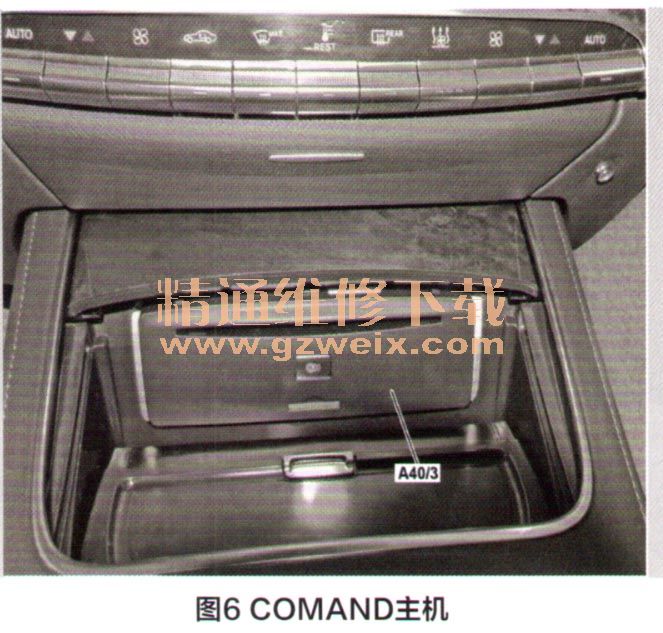

    3.COMAND控制单元（A40/3）：位于中央控制台中，是驾驶室娱乐和通信系统的主控单元和网关（图6）。
