详解大众MIB第二代信息娱乐系统(下)
来源:汽车维修与保养  作者:佚名  2018-03-15 08:33:53




    十一、倒车摄像头
    倒车摄像头属于CUBS摄像头,安装在行李箱盖上可翻转的VW标志后方,挂入R档后VW标志翻开,摄像头伸出并传输视频信号。表5所示为摄像头技术参数。

    十二、功能界面

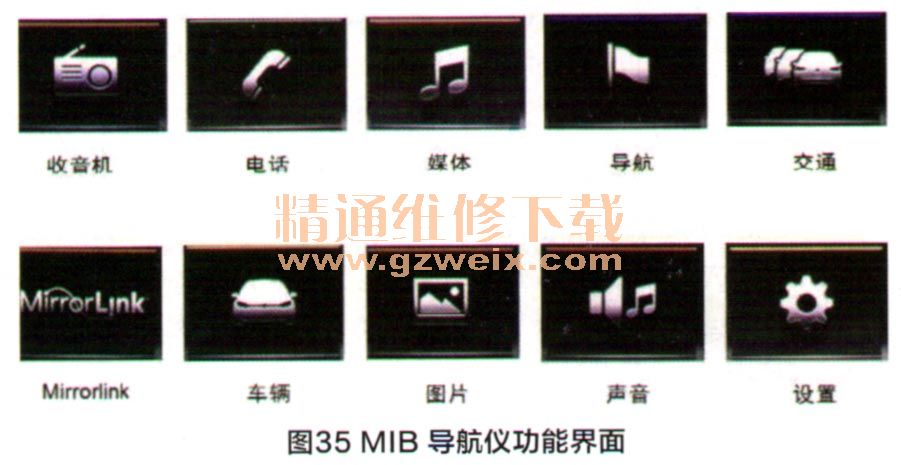

    1.MIB导航仪功能界面如图35所示。

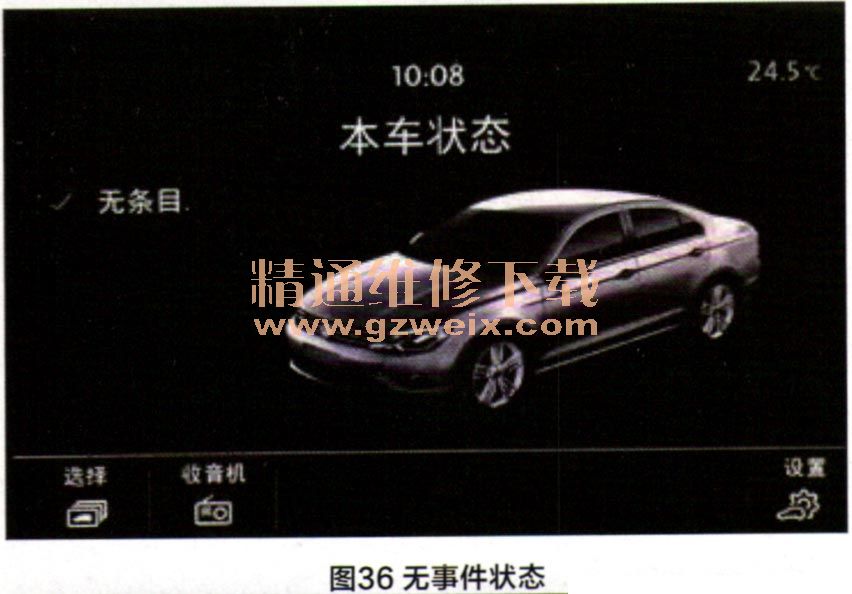

    2.本车有无事件状态如图36、37所示。车辆事件状态会在显示屏上显示出来,例如燃油消耗、舒适性用电器消耗、行驶数据等。



    3.车辆设置如图38。通过MIB信息娱乐系统可对车辆功能进行广泛设置,功能十分强大,以往需要通过诊断仪进行编码的工作现在可由驾驶员本人完成。表6所示为车辆设置可调整功能选项。


    十三、USB与AUX IN

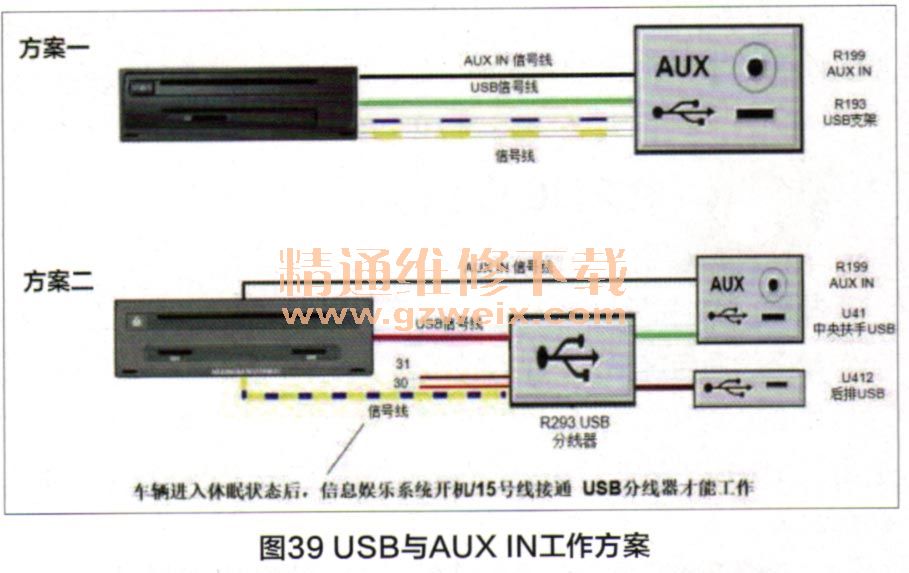

    图39所示为USB与AUX I N在车辆中信息娱乐系统进行工作的方案。


上一页  [1] [2] [3] [4]
