3．离合器从动部分
    离合器从动部分包括离合器K1从动盘和离合器K2从动盘。
      （1）离合器K1从动盘

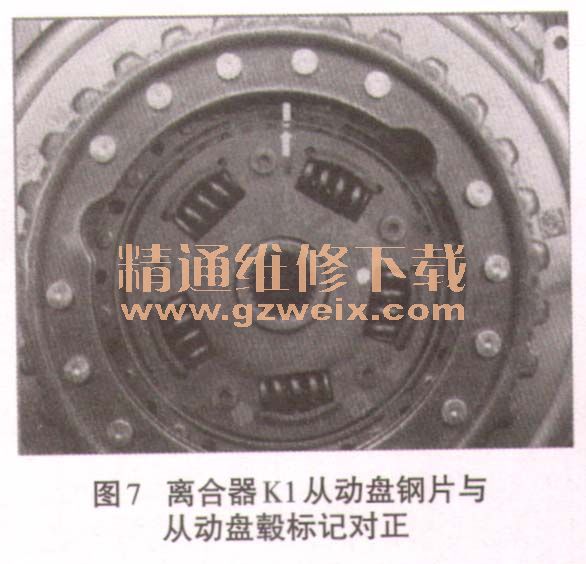

    K1从动盘安装在驱动盘与K1压盘之间，K1从动盘钢片与扭转减振器盘通过齿啮合，安装时从动盘毂（齿毂）长毂朝向发动机且从动盘钢片上宽齿与从动盘毂上宽齿对正，如图7所示，从动盘毂有内花键与变速器的输入轴1的外花键啮合。

      （2）离合器K2从动盘

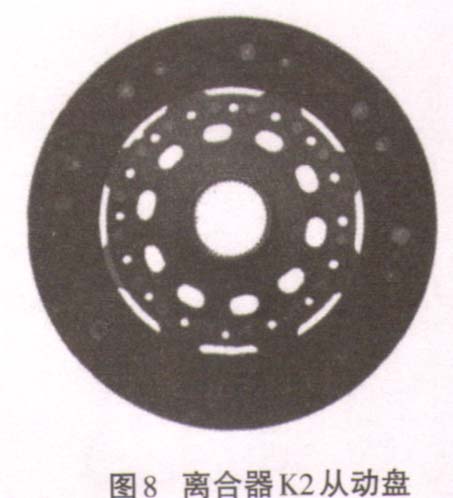

    离合器K2从动盘安装在驱动盘与离合器K2压盘之间，离合器K2从动盘与从动盘毂通过铆钉接在一起，从动盘毂突起部分朝后，如图8所示。

    4．离合器操纵执行机构
      机电装置控制单元控制传输组1阀3-N435和传输组2阀3-N439使离合器K1和离合器K2接合或分离，离合器K1和离合器K2分别由各自独立的循环油路控制，当发动机关闭或怠速P、 N挡时，2个离合器K1和离合器K2都处于分离状态，当车辆运行时，在这2个离合器K1和离合器K2中，一个离合器处于接合状态、另一个离合器处于分离状态。
      离合器操纵执行机构由离合器驱动油缸、接合杠杆、接合轴承等组成，如图9所示。
