一辆行驶里程约2.5万km、配置CBR发动机的瑞风商务车。驾驶员反馈油门响应比较慢、车辆加速无力,发动机EPC故障灯常亮报警,检测存在故障码P2015—CBR涡流控制阀位置传感器/开关电路电压不合理。
故障排除:上路试车,将该车5挡油门踩到底,车辆最高车速也达不到90km/h、路试过程中,我们一直利用元征X-431诊断仪随车读取数据流,方法如下:进入江淮汽车联合电子 EOBD系统(4GA1-2B CBR发动机),动态数据流单击进入,浏览最后页的3个数据项,分别是进气调整系数、涡流控制阀实际位置、涡流控制阀期望位置。

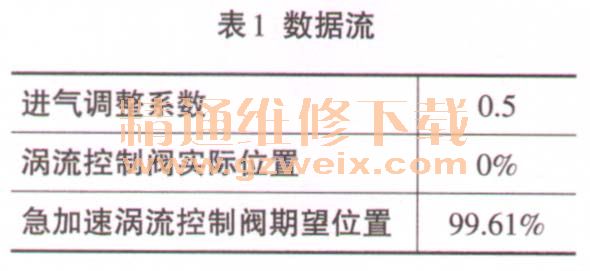

怠速工况与急加速工况下分别出现表1、表2所示数据差异指示:进气调整系统一直在0.5不动(正常数值应是0与1),涡流控制阀实际位置一直停留在0%(包括急加速涡流控制阀期望位置99.61%的情况下,实际位置也停留在0%)。
综上判断,故障点范围在滑片或控制滑片移动的执行器部件出现了动作不到位,瑞风4GAl-2B发动机的CBR滑片只有2种工作状态:关闭和打开,执行机构工作位置也只有2个,实际位置需要与控制位置相符合才能保证车辆处于正常工作状态,故障车的数据流分析指示我们下一步需要具体排查CBR执行器与滑片总成。

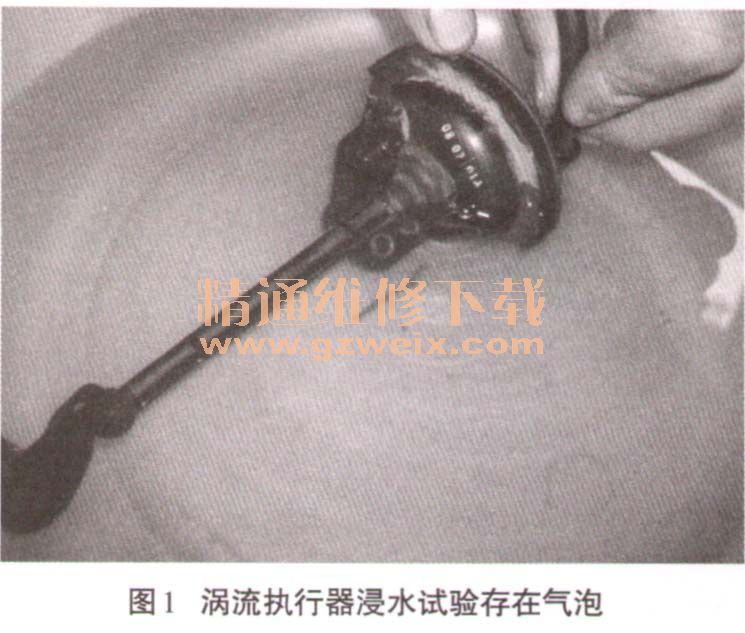

拿掉进气罩、空气滤清器、空调滤清器和挡水板后,再拆下燃油导轨、冷却风扇、节温器阀座、水泵,才能拿下进气歧管作进一步检查,此时拆卸涡流执行器总成进行浸水试验,发现膜片盒存在漏气现象,如图1所示。
进一步检查进气歧管内部的CBR滑片及连接杆,存有大量积碳,且潮湿,而目视缸体侧进气口则较正常,为什么有这么明显的积碳差异呢?怀疑是进气歧管气壁上未雾化的燃油不能及时被混合气气流带走,或EGR窜气使滑片粘附到过量机油,从而引起积碳沉附。
检索江淮CBR设计资料,说明每个缸的进气道分为2个延伸到进气歧管上滑板的后端,一个为切向气道,一个为中性气道,排气侧的废气导入EGR系统,控制废气经分配管到4个气缸的切向气道。CBR系统不工作时,EGR可能打开也可能不打开,但在CBR系统工作时,EGR一定要打开。
所以,不管是哪个方面引起积碳沉附都会影响滑片的正常打开与关闭,增加滑片推动的难度,利用清洗剂与刀片仔细清洁CBR滑片的接触面,冲洗含EGR旁通管路的进气歧管,重新装配摇臂止推销,并更换涡流执行器新总成。
