大众OAM干式双离合变速器离合器接合轴承位置的调整
来源:汽车维修  作者:佚名  2018-05-17 13:43:27

    大众OAM双离合变速器在更换变速器机械电子单元J743、离合器接合杠杆、离合器接合轴承和接合杠杆的固定架时,必须调整接合轴承的位置,双离合器接合轴承位置是否正确,直接影响到变速器是否能够正常工作。双离合器尺寸如图1所示。

      1.确定尺寸“B”
      (1)安装离合器卡环,如图2所示。

      (2)将直尺T40100竖放在变速器壳体的法兰上,直尺要横跨轴端。
      (3)将深度游标卡尺置于变速器输入轴2轴端上,然后将深度游标卡尺显示的读数归零。
      (4)将深度游标卡尺从变速器输入轴2轴端移向卡环置于卡环上,读取深度游标卡尺的读数即为尺寸“B”。
      例如:B 1=2.91 mm。
      (5)再一次测量,位置在第1次测量位置的对面,测量尺寸为“B”,拆下离合器卡环。
    例如:B2=3.00mm。
    根据2次测量结果计算平均值。
    例如:B= (B1+B2) /2=(2.91+3.00)/2=2.9bmm。
    2.确定尺寸A1
      (1)安装离合器操纵机构。
    在确定尺寸A1和A2时,安装离合器操纵机构时不安装离合器K1的调整垫片和离合器K2的调整垫片。
    ①拆下离合器接合杠杆上方的盖板,以便在安装的过程中观察离合器接合杠杆的位置。
    ②插入塑料离合器接合杠杆的固定架。
    ③组装离合器K2接合杠杆、导向套及导向套支架。
    将导向套与导向套支架位置对正组装在一起,然后将导向套的凸耳卡到离合器K2接合杠杆上。

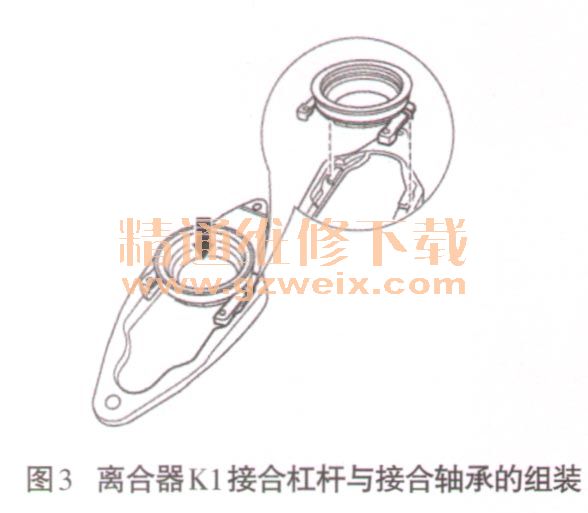

    ④离合器K1接合杠杆与接合轴承的组装,如图3所示。

[1] [2] [3]  下一页
