大众公司是在国内最早推广双离合器变速器的整车厂商,而OAM 7挡干式双离合器变速器(以下简称OAM变速器)作为其代表产品,由于其换挡效率高、结构相对简单而广泛应用于大众系列车型上。早期搭载OAM变速器的车型,因为换挡平顺性等问题遭受很多车主的垢病,但随着技术的进步,OAM变速器的一些不良特性早已经得到了改善,人们对于双离合器变速器的认可度也越来越高。
在对
OAM变速器的故障研究中笔者发现,该变速器机电单元蓄能器座断裂故障,对于维修人员来说诊断排除比较困难。因此笔者结合该变速器的相关结构和控制原理,对
OAM变速器机电单元蓄能器座断裂故障的原因进行综合分析。
1.机电单元蓄能器结构及故障

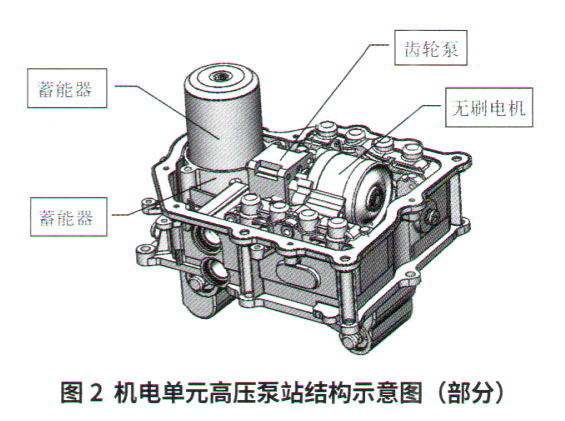

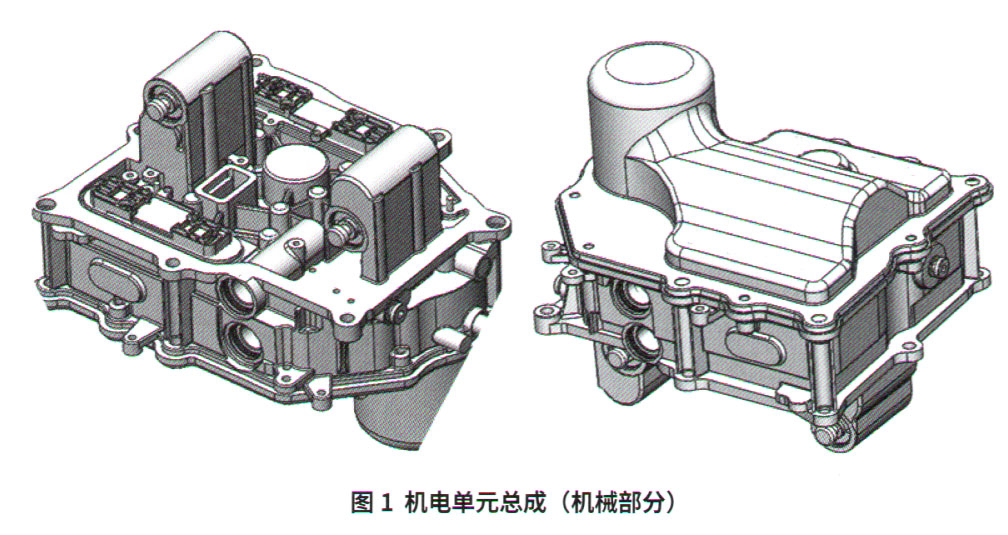

OAM变速器的机电单元机械部分(图1),内部有一套完整的高压泵站结构(图2),用于为机电单元液压机构提供高达4~6MPa的工作油压。相较于很多传统自动变速器不足1MPa的工作油压来说,
OAM变速器属于相当高的工作压力等级。在
OAM变速器的机电单元中,采用了低转速高扭矩的无刷电机和小流量高压力的齿轮泵提供油压。
但是由于用油元件工作的间歇性和随机性,很难单纯依靠改变电机转速提供及时稳定的工作油压,并且油泵和电机长时间运行也会导致磨损和发热,严重影响齿轮泵和电机的使用寿命。因此,
OAM变速器机电单元采用了蓄能器,来稳定油压和减少油泵与电机的工作时间。

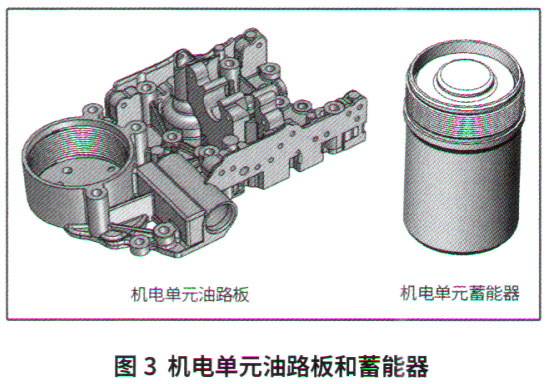

蓄能器安装座用于连接机电单元的油路板和蓄能器(图3),起到固定和密封作用。但是在

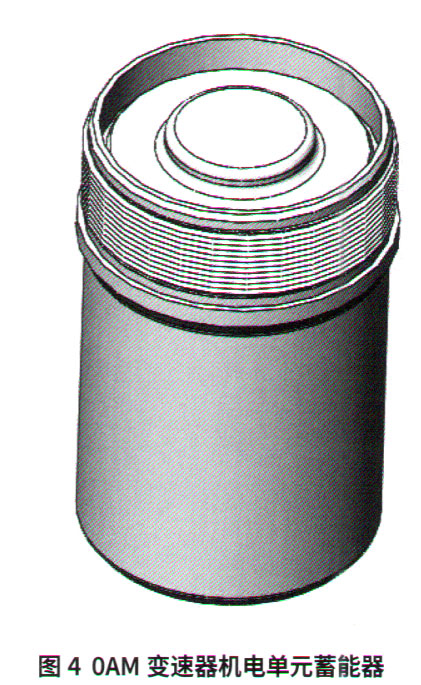

OAM变速器的使用过程中,蓄能器安装座从油路板上断裂的故障是很常见的(图4)。一旦蓄能器座断裂,蓄能器就会漏油,系统油压会急剧降低,导致机电单元失效。离合器推杆也因此无法支撑使2个离合器全部释放,换挡机构无法完成挡位切换,致使车辆无法行驶。
此外,蓄能器座断裂导致的蓄能器漏油,还会使机电单元的齿轮泵和电机长时间空转发热磨损,甚至机电控制单元也会因为无刷电机驱动电路电流过大而损坏。
