大众OAM干式双离合变速器离合器结构与工作原理
来源:汽车维修  作者:佚名  2018-03-20 08:47:54

    一、双离合器的结构
    双离合器由主动部分、从动部分、压紧机构和操纵执行机构组成。
    1.主动部分
    双离合器主动部分与发动机曲轴连在一起,由双质量飞轮、驱动盘、离合器K1压盘、离合器K2压盘和离合器盖组成,如图1所示。

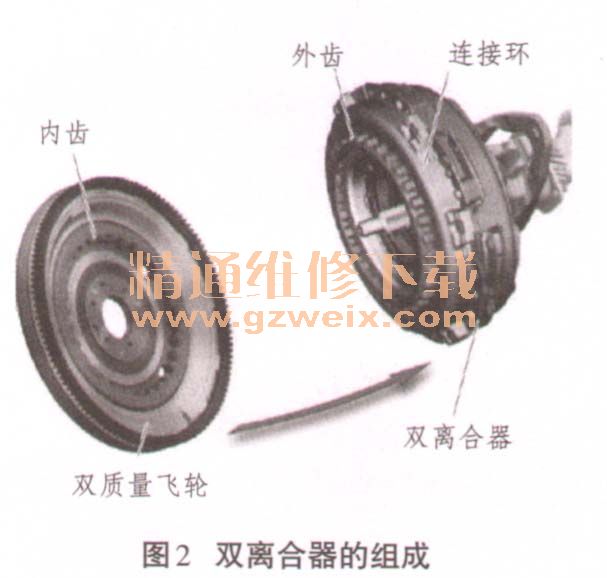

    在双质量飞轮内装配有内齿,内齿与铆在连接环上外齿啮合,如图2和图3所示,连接环与驱动盘、离合盖三者铆在一起,驱动盘通过轴承支撑在变速器输入轴2上,驱动盘通过传动片将动力传递到离合器K1压盘上,传动片是用弹簧钢制成,每组4片,一端铆在驱动盘上,另一端铆在离合器K1的压盘上。离合器盖通过传动片将动力传递到离合器K2的压盘,传动片是用弹簧钢制成,每组2片,一端铆在离合器盖上,另一端铆在离合器K2的压盘上。



    2.离合器压紧机构

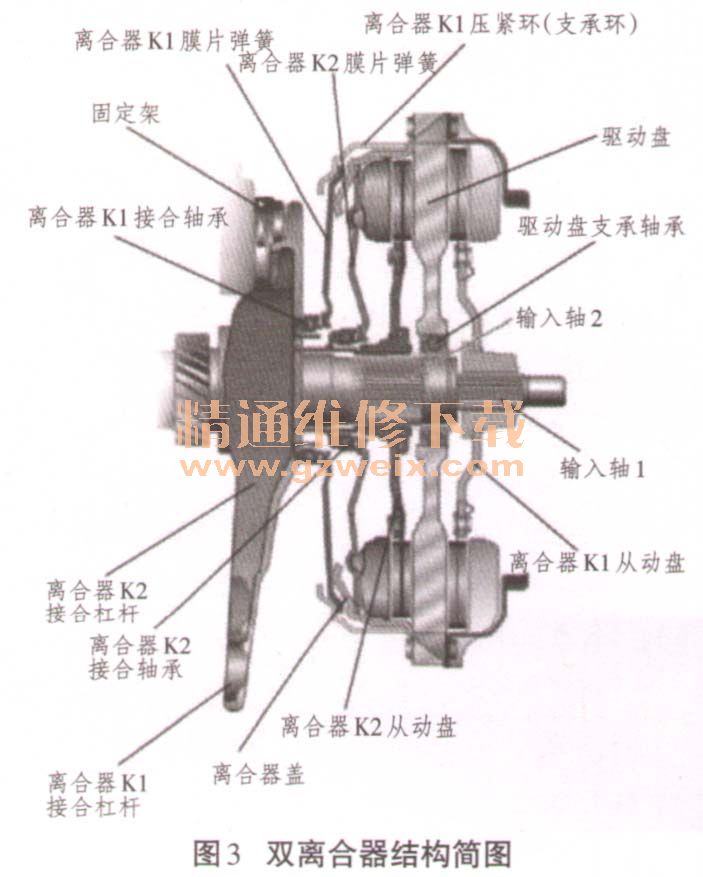

    压紧机构主要由膜片弹簧组成,离合器K1膜片弹簧、离合器K2膜片弹簧与主动部分一起旋转,膜片弹簧以离合器盖为依托,分别将离合器K1压盘和离合器K2压盘都压向驱动盘,从而将压盘、从动盘和驱动盘压紧传递动力,如图3所示。
      (1)膜片弹簧用优质弹簧钢制成,形状为碟形,沿径向方向开有切槽,切槽将内端开通,外端为圆孔,防止应力集中,形成多个弹簧杠杆。它是压紧机构,又是分离杠杆。膜片弹簧具有理想非线性特征,磨损后弹簧压力几乎保持不变。

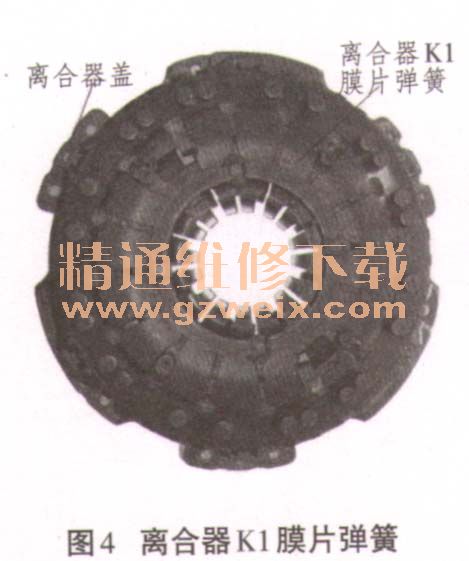

    (2)离合器K1膜片弹簧通过内端固定环固定在离合器盖上,如图4所示,支撑环装在离合器盖外侧,在离合器接合时,膜片弹簧以其为支承点而运动。膜片弹簧的外端支撑在压紧环上,如图5所示,压紧环与离合器K1的压盘用铆钉铆在一起,这样膜片弹簧的运动通过压紧环传给压盘使驱动盘、离合器K1从动盘和K1压盘压紧传递动力(离合器接合)。



    (3)离合器K2膜片弹簧支撑环固定在离合器盖上,如图6所示,膜片弹簧通过支撑环上弹簧片固定在离合器盖上,膜片弹簧支撑环支撑在膜片弹簧的最外端,同时膜片弹簧中部的凸起部分抵靠在离合器K2压盘上,这样膜片弹簧内端的外力直接就传递到压盘上使驱动盘、K2从动盘和K2压盘压紧传递动力(离合器接合)。

[1] [2] [3]  下一页
