梅赛德斯-奔驰智能互联原理(下)
来源:汽车维修与保养  作者:佚名  2018-04-21 08:32:04

    2.电视模式

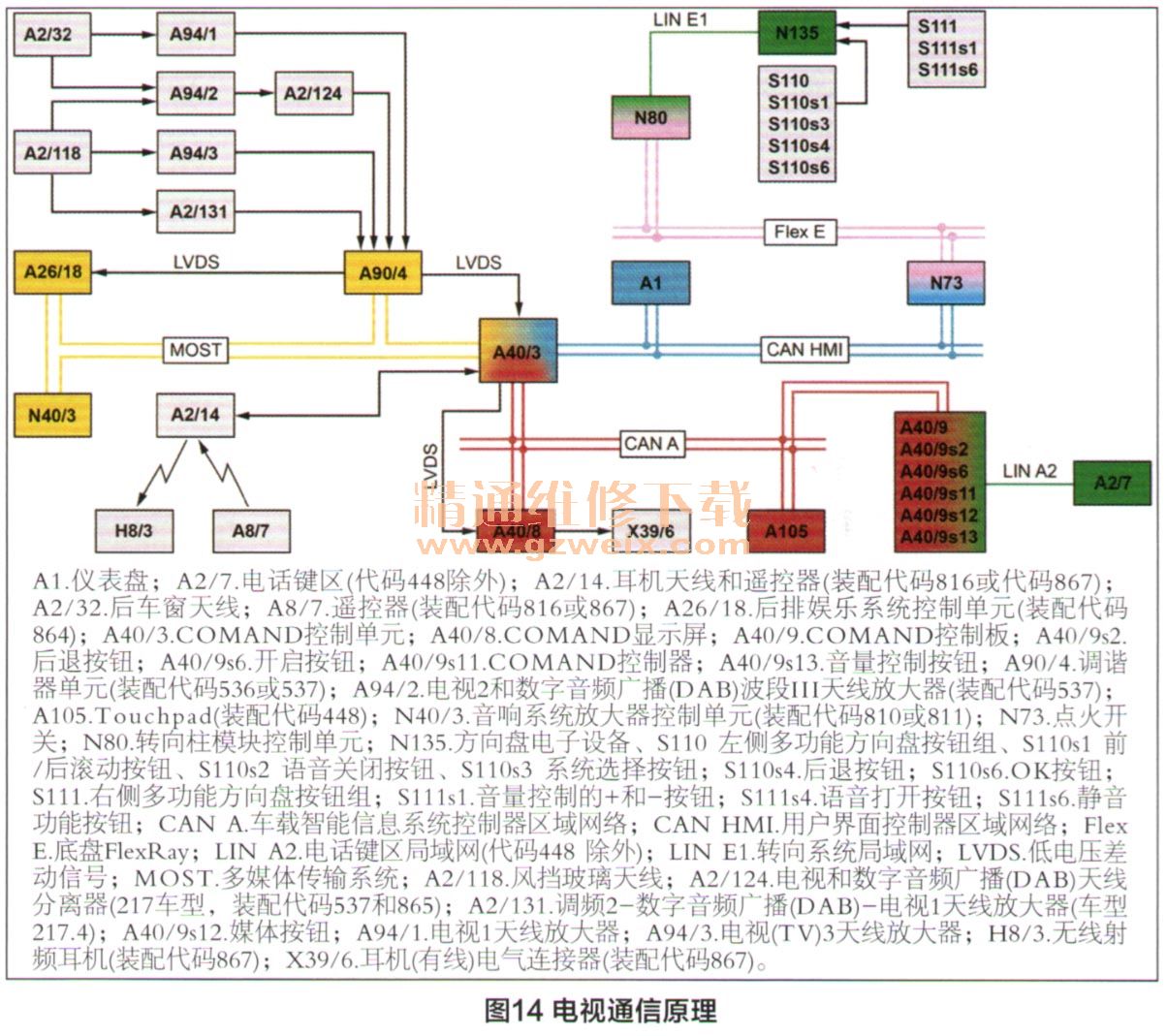

    通过调谐器单元能够在车辆中接收数字电视频道并将其显示在COMAND显示屏上,接收电视信号的路径为:前后风挡玻璃天线将电视信号传送至天线放大器,经过放大器处理后传送至调谐器单元,由调谐器单元将信号中的视频和音频信号分离,其中,视频信号通过LVDS线传送至COMAND主机并显示在中央显示屏上;音频信号通过MOsT发送至音响系统放大器控制单元,然后由音响控制单元放大音频信号并通过促动扬声器的方式将其输出。电视通信原理如图14所示。

    使用COMAND控制板上的开关按键,可以启动电视功能,控制板将按键信号通过CAN A发送至COMAND主机,再由COMAND通过MOsT将控制请求发送至调谐器单元。基于安全原因,在车辆行驶时电视屏幕关闭,只能继续播放音频,COMAND显示屏上会显示警告信息。
    3.音频模式

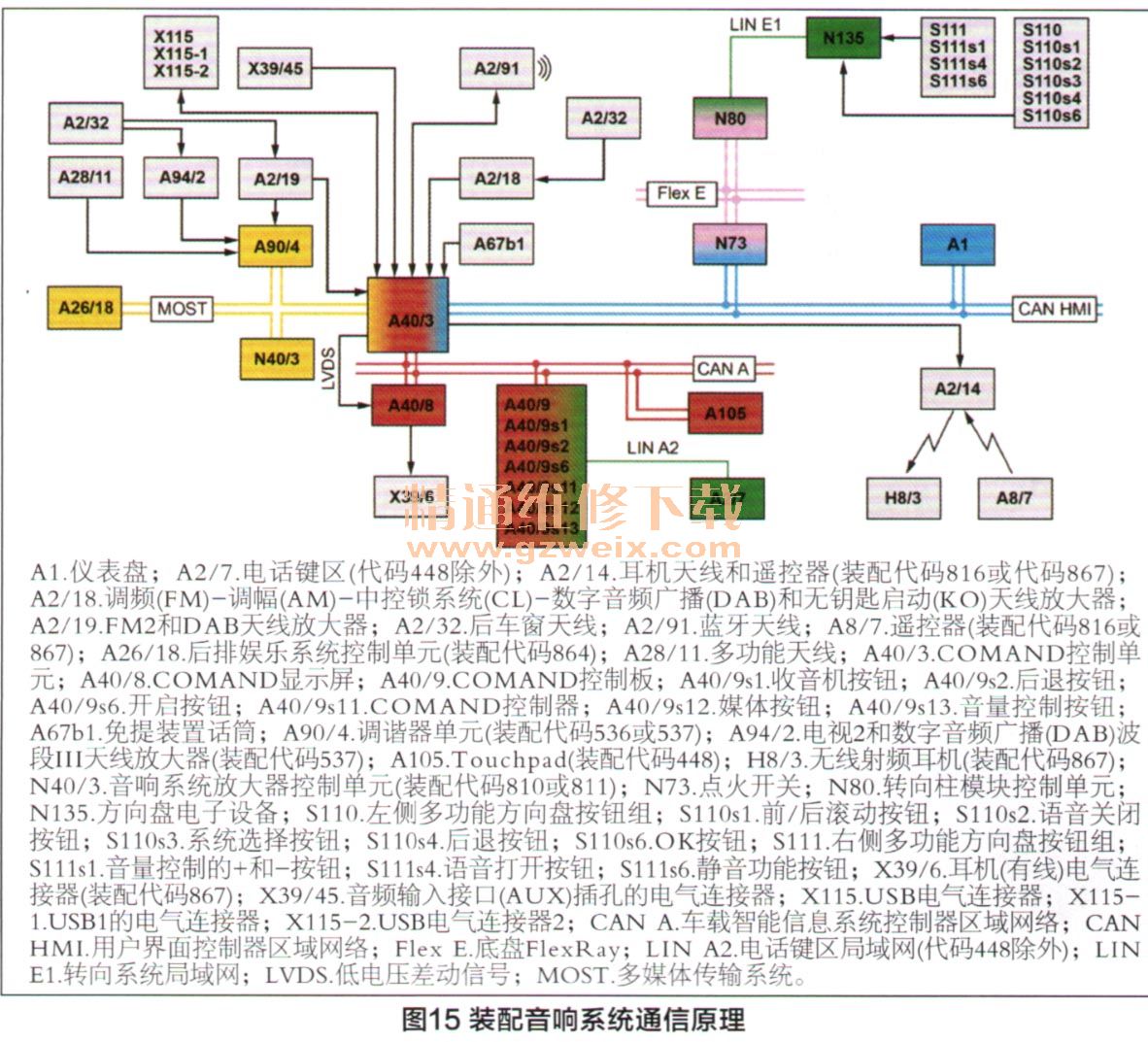

    声音设置和收音机操作可使用COMAND控制板、多功能方向盘按钮组、触摸板控制来启用和控制。以方向盘按钮组的信号为例,当驾驶员操作方向盘音量调节按钮(S111s1)时,相应的信号传送至N135读取,N135将信号通过LIN线传送至N80,然后N80通过Flex E总线传送至N73,再由N73传送至COMAND主机。这样,主机根据车辆配置做出响应,在未装配音响系统的车辆中,COMAND根据声音设置的信息直接促动扬声器,从而输出音频信号;在装配音响系统的车辆中,COMAND将音频信号通过MOsT发送至音响系统放大器控制单元,后者随后促动扬声器。装配音响系统通信原理如图15所示。此外,音频功能还可使用语音控制系统操作,语音命令由免提装置话筒转化为电信号并发送至COMAND控制单元。未装配音响系统通信原理如图16所示。



    收音机电台由后车窗天线接收调频(FM)和调幅(AM)信号,然后传送至天线放大器,经放大和过滤处理后,信号被传送至COMAND控制单元评估,从而通过视频和音频输出。
    4.车内无线热点
    车载无线热点功能通过主机实现,允许乘员通过无线方式使用移动电话访问互联网。主机作为无线接入点(WAP),可通过天线与移动终端交换无线数据并向互联网发送信号。连接移动终端时,用户必须在移动终端上搜索并选择主机网络。图17所示为WLAN通信原理。
