奔驰724.0双离合变速器的结构原理与拆装(三)
来源:汽车维修与保养  作者:佚名  2018-06-07 09:10:21

    六、拆卸机电控制单元步骤
    1.拆卸油底壳(图28)。通过拆卸油底壳螺丝(8条),取下油底壳。

    2.取下滤清器(图29)。从变速器机电控制单元取下变速器滤清器。

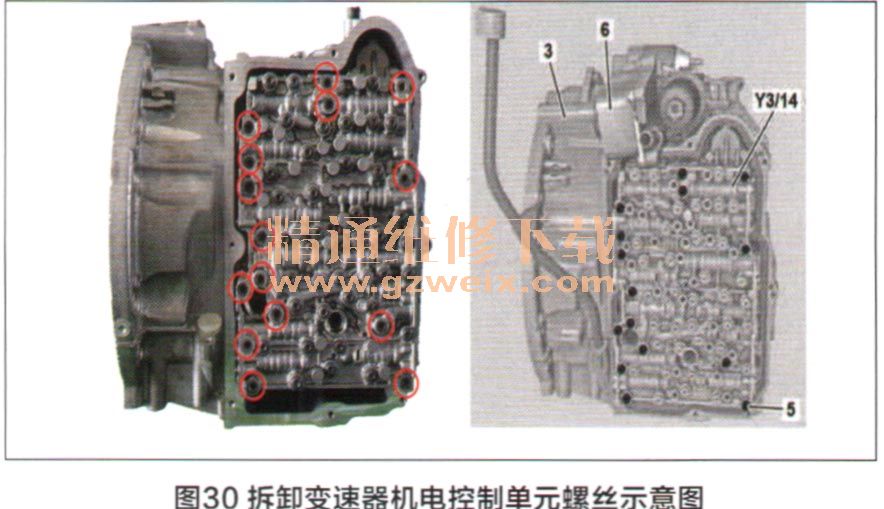

    3.拆卸变速器机电控制单元螺丝(图30)。

    4.取下机电控制单元,并取下驻车止动爪提升电磁阀插头(图31)。

    5.使用螺丝刀轻轻撬动机电控制单元(由于带有胶圈的供油管安装在机电控制单元上和带有胶圈的控制单元插头,取下时比较紧),拆下机电控制单元,取下驻车止动爪提升电磁阀插头。
    6.机电控制单元拆卸完成(图32)。

    其中在变速器壳体上有两个机电控制单元定位销需要特别注意(图33)。
