一辆行驶里程约7700km、发动机号为CSTG 的2014年大众第七代高尔夫1.4T轿车。该车怠速运转时空调能够正常工作，但是在车辆正常行驶时空调不制冷。另外，根据用户反映，该车仪表台上曾出现过“制动助力失效”的提示。
    故障诊断：接车后，用VAS6150诊断仪检测各系统，均显示正常，且无故障码存储。对车辆怠速工况下的空调系统进行了常规检测，如系统压力、出风口温度等，也没有发现异常。
    由于故障现象只出现在车辆行驶中，也就是加速踏板处于踩下的状态，而且仪表台上曾出现过“制动助力失效”的提示，因此，在试车过程中，对发动机数据组中真空助力器的真空压力进行重点监测，并将相关数据与正常车辆进行对比，如图1所示。

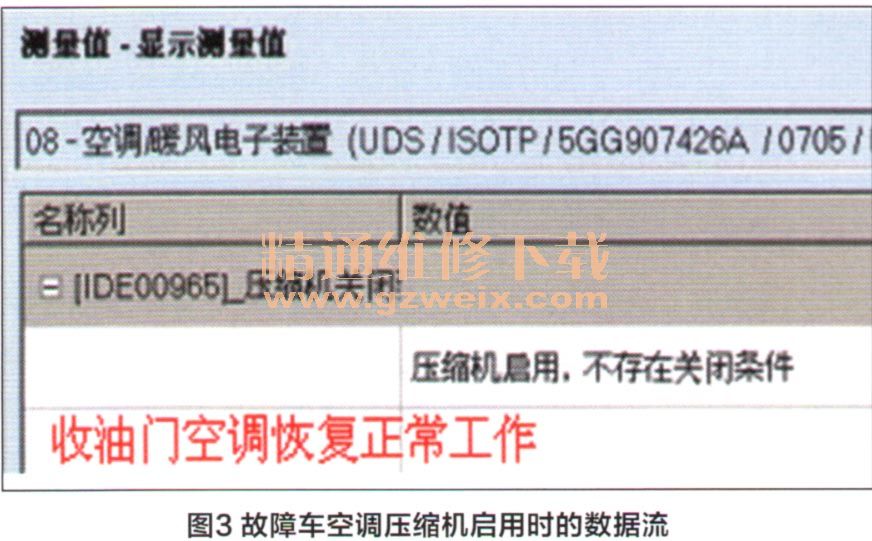

    通过观察真空压力数据流发现，在行驶过程中，故障车制动助力器单元中的压力偏高，读取空调控制单元内压缩机关闭条件的数据流（图2）显示“来自于发动机控制单元通过CAN的强制关闭”；松开油门踏板，并挂空挡滑行，空调控制单元内压缩机关闭条件的数据流（图3）显示“压缩机启用不存在关闭条件”，空调恢复正常。通过数据对比基本可以确定导致该车的故障原因有：制动真空压力传感器及其线路、真空助力管路存在泄漏。



    为核实故障原因，进一步检查制动真空助力系统，压力传感器及线路正常，相关管路也无泄漏情况。使用专用工具VAS6721真空测试仪对故障车与正常车辆进行真空度对比检测。通过检测发现，怠速状态下，故障车辆真空助力系统的真空度虽然略高于正常车辆，且存在一定的波动，但也在正常范围值之内；发动机熄火5min后，故障车辆真空助力系统的真空度降为0，系统不能保压，显然真空助力器本身存在泄漏问题。
    由于真空助力器压力泄漏导致助力系统工作异常，严重情况下造成真空助力失效，车辆在行驶过程中，如果出现此类故障，就会很容易引起交通事故、影响行车安全。因此，车辆行驶过程中，当发动机控制单元检测到真空压力无法保证充足的真空助力压力时，就会强制关闭空调系统，以降低发动机负荷或者提高真空助力器内部真空压力，以保证行车安全。这就是本故障案例， “制动助力失效”导致空调不制冷的原因所在。
    更换真空助力器后，故障被彻底排除。
