J453采集、处理［45及E221各按钮的开关信息，并将这些信息发送给J220和J285（图141）。信息具体的传输手段包含2个方面，一是设置3条专门导线连接J220，分别对应定速巡航控制的SET－、RES＋与CANCEL信号，二是通过K-CAN总线，用于J285开启或关闭巡航指示灯K31，以及娱乐信息系统方面如收音机／导航的控制，J453还为喇叭继电器J4输出控制信号。

    E221由用于巡航控制的多功能方向盘左侧按钮E440，用于收音机／导航系统调节的右侧按钮E441和喇叭按钮H构成。E221所需的15号线电源由J453提供，J453识别到点火开关15号线接通进入工作状态后，其T18m/12端子向E221输出12 V电压。由于方向盘左右转动的原因，中间采用螺旋电缆连接，这个部件集成在安全气囊螺旋电缆／复位环F138内。其路径是J453的T18m/12端子—F138下方插接器T5/3端子—F 138—F138上方插接器T5n/3端子—E221，接地线路径是E221- F 138上方插接器T5n/4端子—F13 8—F138下方插接器T5/2端子—与J453的接地线并联节点135—搭铁点30。
    E221满足工作条件后，E440、E441各个按钮和喇叭按钮H的信号，经传输速率20kbit/s的LIN总线输入J453、路径是E221—F138上方插接器T5n/5端子—F 13 8— F 13 8下方插接器T5/1端子—J453的T18m/18端子，J453是上述按钮信号传输的中继站。
    对LIN总线而言，J453是主控单元，E221属从控单元。当上述按钮信号均不起作用时，应考虑J453是否满足工作条件及LIN总线的通信状态。
    E45取电于燃油泵继电器J17，与4个喷油器同处于熔丝S232（20 A）下游，当发动机运转时，J17得电触点闭合，12V电压通过E45加在J220的T121/38端子和J453的T18m/4端子上，J220与J453由此获取到E45开关已闭合的信息。

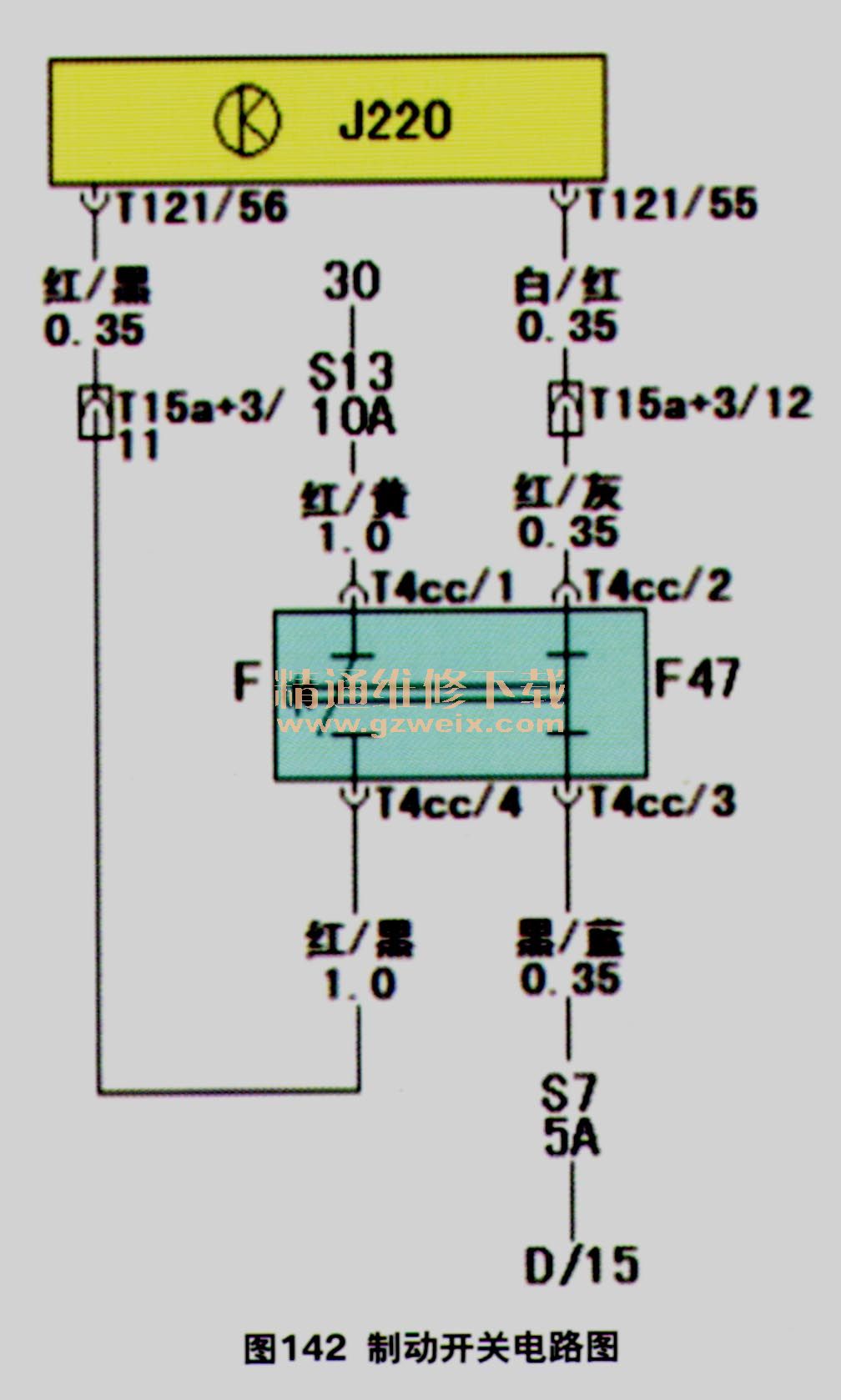

    车速传感器G22检测车辆的行驶速度，G22信号输入组合仪表J285J285处理后，发送到J220及所有需要车速信号的控制单元。制动灯开关的实时状态是巡航系统所需获取的重要信息（图142），用来暂时关闭巡航功能，信息一旦有误，可能表现出巡航运行不能执行的问题。

    定速巡航控制属于发动机电子节气门的子系统，一旦电子节气门系统出现故障，EPC灯报警，J220将关闭巡航控制程序。V6车型与ABS控制单元J104已经升级到最高级别的ABS/ESP程序的1.8T车型，当ESP程序识别出故障时，巡航运行也不能被执行。V6车型与1.8T车型定速巡航控制系统电路的不同点在于E45的取电电源不同，V6车型的E45取电于点火开关15号线。
