3 通用车系电源系统电路的分析

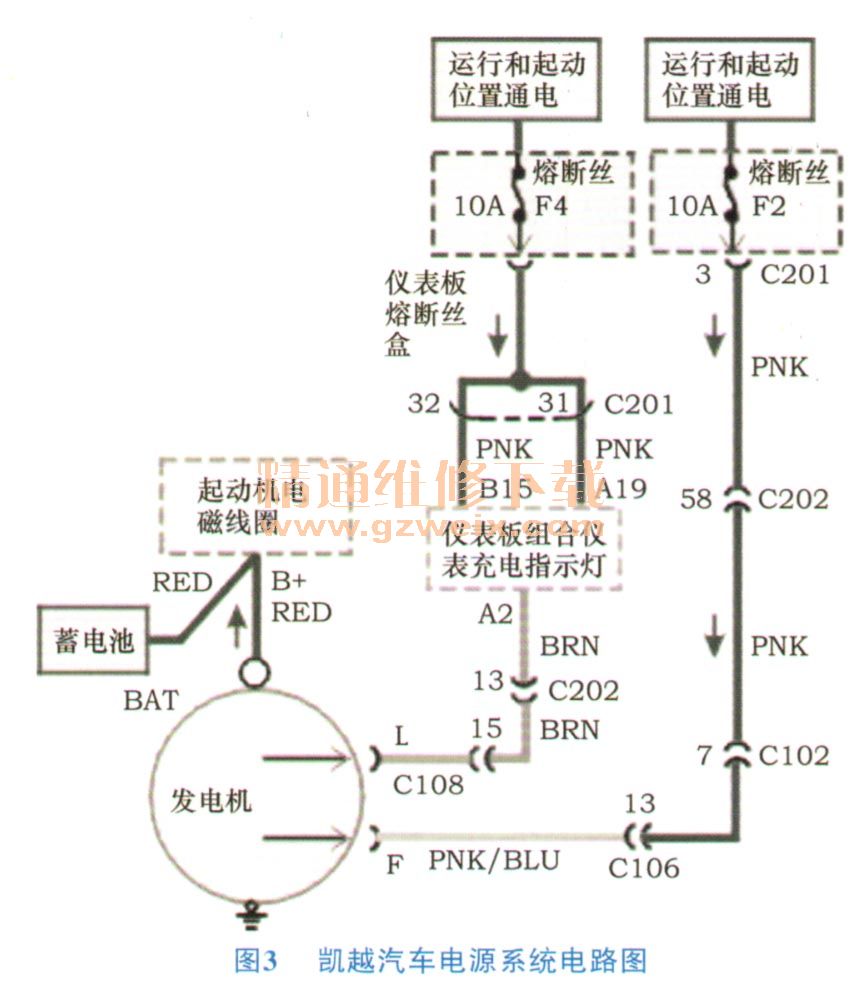

图3所示为凯越汽车电源系统电路图。
1）充电电路发电机输出B端子通过启动机主接线柱给用电设备供电和给蓄电池充电，发电机→启动机电磁线圈B＋→蓄电池→搭铁线。
2）F接柱为调压器供电电路点火开关位于ON或ST挡时，蓄电池正极→点火开关→10A熔断丝F2→发电机F端。
3）充电指示灯电路点火开关位于ON或ST挡时，蓄电池正极→点火开关→10A熔断丝F4→仪表板组合仪表充电指示灯→发电机L端→此电路控制充电指示灯的亮与灭。
4 本田车系电源系统电路的分析

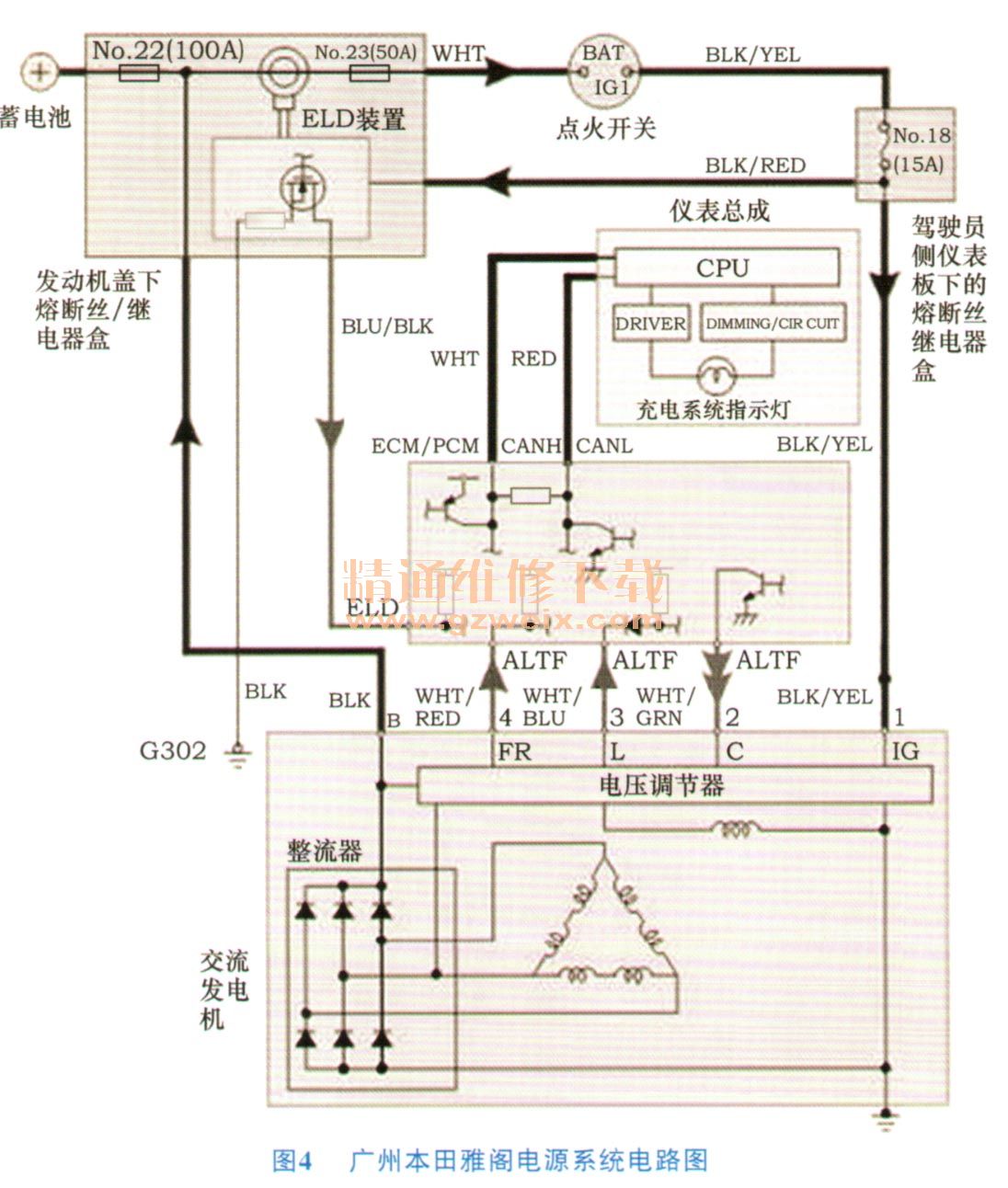

图4所示为广州本田雅阁电源系统电路图。充电系统装有测量充电系统负载的电气负载检测器ELD、ELD向控制电压调节器的动力控制模块PCM发送信号。电压调节器为集成电路（IC）式，整流器与调节器均安装在发电机内。
发电机B接线柱输出直流电。充电电路为：交流发电机B→熔断丝No.22（100A）→蓄电池→发电机搭铁端子。
1号接线柱为电压调节器供电端。蓄电池正极。发动机盖下熔断器／继电器盒中的熔断丝No.22（ 100A）→No.23（ 50A）→点火开关→熔断丝No.18（ 15A）→发电机1号（IG）接线柱。
2号接线柱为动力控制模块（ECM）控制信号输入端；4号接线柱为交流发电机反馈信号输出端；3号接线柱为指示灯信号控制端，输入到PCM，通过CAN总线控制仪表总成内充电系统指示灯的亮与灭。
5 汽车电源系统故障检测
对于大多数汽车来说，充电系统的电路故障现象都是根据充电指示灯来判断，正常情况是：当接通点火开关时，充电指示灯亮，启动发动机后，充电指示灯应熄灭。一般充电系统的故障主要有以下两大类。
一类是机械故障，主要包括发电机驱动皮带、轴承、电刷异响等故障，通常通过检查皮带和解体发电机进行检查。
另一类是电路故障，主要包括如下几个方面的故障：①发电机不发电；②发电量低；③发电量高；④充电不稳；⑤充电指示灯故障。
6 结论
通过分析不同车型电源电路，为汽车电源系统故障检测提供了帮助。汽车电源系统技术不断更新，在纯电动汽车上电源管理系统更为复杂，需要进一步分析其工作原理。
