一辆2004款丰田威驰实训车，VIN号为LTVBB433240001060、在教学过程中发现，接通鼓风机，有风吹出来，按下空调A/C开关后，没有冷气送出，冷凝器风扇能够正常工作；空调压缩机电磁离合器没有吸合声音，从高压管路中观察窗口看不到制冷剂的流动。

    故障分析与排除：
    1 丰田威驰空调压缩机电磁离合器控制原理分析

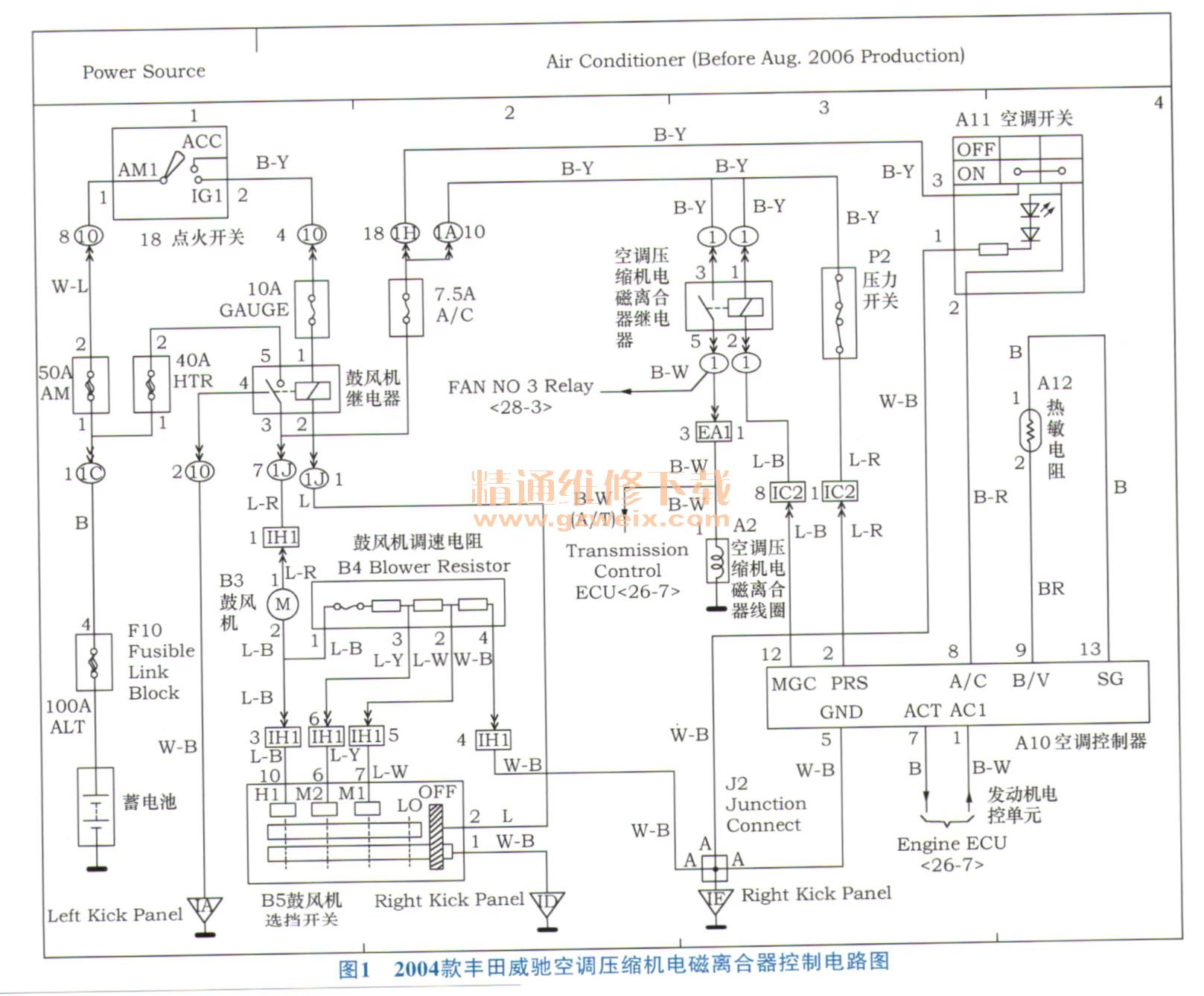

    如图1所示，空调压缩机电磁离合器要吸合工作，需要满足以下条件：①鼓风机开关接通。鼓风机开关导通后，鼓风机继电器工作，接通鼓风机电路，且经鼓风机调速电阻可改变鼓风机转速。与此同时，鼓风机继电器还向空调压缩机电磁离合器继电器、压力开关、空调开关供电。②空调开关（A/C）接通。按下A/C开关，开关上面的绿色指示灯点亮，表明驾驶员有制冷需要，该信号输入到空调控制器。③存在制冷剂管路压力信号。空调管路压力开关安装在高压管路中，如压力开关有信号输出，表明空调管路系统存在一定数量的制冷剂；如果压力开关无信号输出，表明管路系统缺乏足量制冷剂，此时空调压缩机强制运行将损坏压缩机机械部件，所以控制系统将切断空调压缩机电路〔④存在空调环境温度信号。空调环境温度传感器（热敏电阻）安装于蒸发器附近，也称为蒸发器温度传感器忿主要用于监测蒸发器出风口温度，如温度低于0℃，会导致空气中水蒸气结冰附着于蒸发器上，影响蒸发器的正常功能。如监测到外部环境温度低（如冬季），系统也将停止空调压缩机工作。如果该传感器信号缺失，为了防止空调运行时蒸发器结冰，系统将切断空调压缩机电路。⑤存在发动机电控单元允许压缩机启动工作信号。空调系统的运行需要消耗发动机机械功率和电功率，应在发动机启动后工作，由发电机输出电流。如果发动机没有启动（无点火、转速信号），发动机电控单元就不会输出允许压缩机启动工作信号。

    当满足以上条件后，空调控制器控制压缩机电磁离合器继电器线圈搭铁，向压缩机电磁离合器线圈提供电流。

    2 诊断
    依据电路原理图及空调压缩机的工作条件，本着由简到繁，由浅到深的原则进行分析检测。
    1）检查管路中是否存在制冷剂压力信息。先用简单方法作初步判断，将压力表组件安装到空调高、低压制冷剂加注口，接通压力表开关，高低压表显示600 kPa左右的平衡压力，表明空调管路系统中有一定数量的制冷剂。
    2）检查空调A/C开关信号。按下开关后，上面绿色指示灯点亮，表明开关有接通。
    3）对于空调温度传感器（热敏电阻）信号，考虑到外界温度为28℃左右，符合空调制冷运行条件，且热敏电阻并不容易损坏，暂不拆检温度传感器。

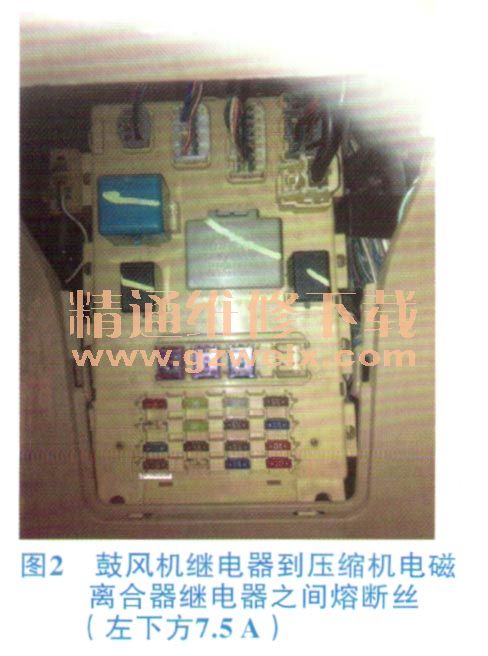

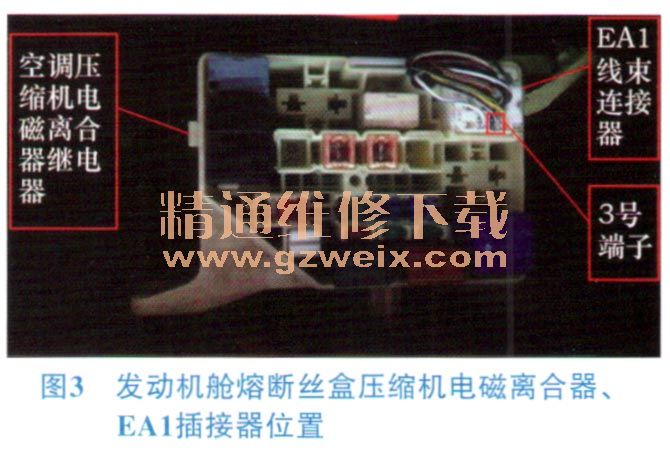

    4）接通鼓风机开关，并逐挡调速，各风口均有风送出，可判断鼓风机控制电路工作正常。检查鼓风机继电器到压缩机电磁离合器继电器之间熔断丝（位于仪表左下方接线盒），如图2所示，用数字万用表测试熔断丝两端电压均为蓄电池端电压，说明熔断丝之前电路均完好。拔下空调压缩机电磁离合器继电器，如图3所示位置二接通点火开关到ON挡，接通鼓风机开关，测试插座1、2端子（供电）电压均为蓄电池端电压，重新安装继电器后，接通鼓风机开关和空调A/C开关，继电器没有吸合动作。
