奔驰724.0双离合变速器的结构原理与拆装(五)
来源:汽车维修与保养  作者:佚名  2018-09-14 09:02:39

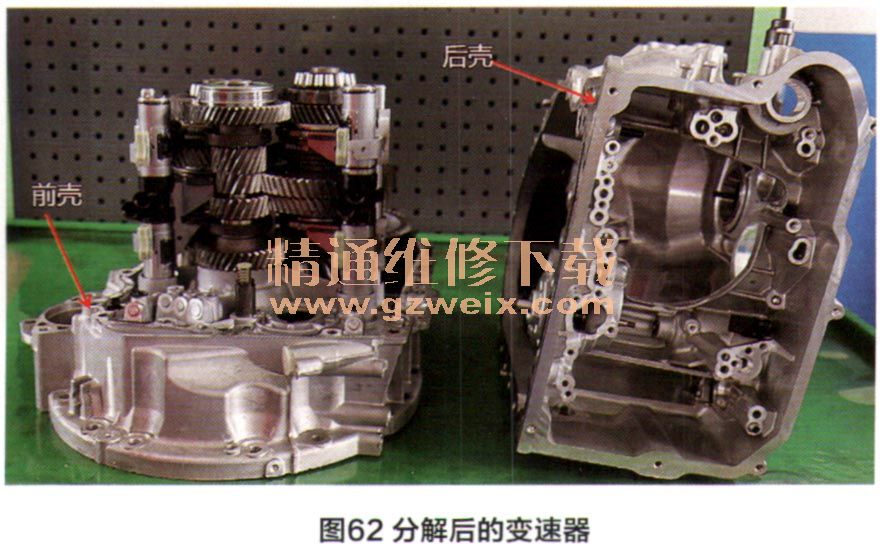

    第五步,取下变速器后壳,如图62所示。

    拆卸后壳后,就能看到齿轮组和换挡拨叉,如图63所示。

    该型号自动变速器的齿轮组和换挡拨叉已经在前文的内容介绍过,因此以下部分将重点介绍变速器内部换挡拨叉工作的的活塞。在维修过程中,我们可能会遇到活塞损坏,如果出现活塞损坏,变速器换挡的时候会出现换挡异响(图64)。到此724.0变速器分解完毕,组装时步骤基本一样。

    2.拆卸变速器油泵

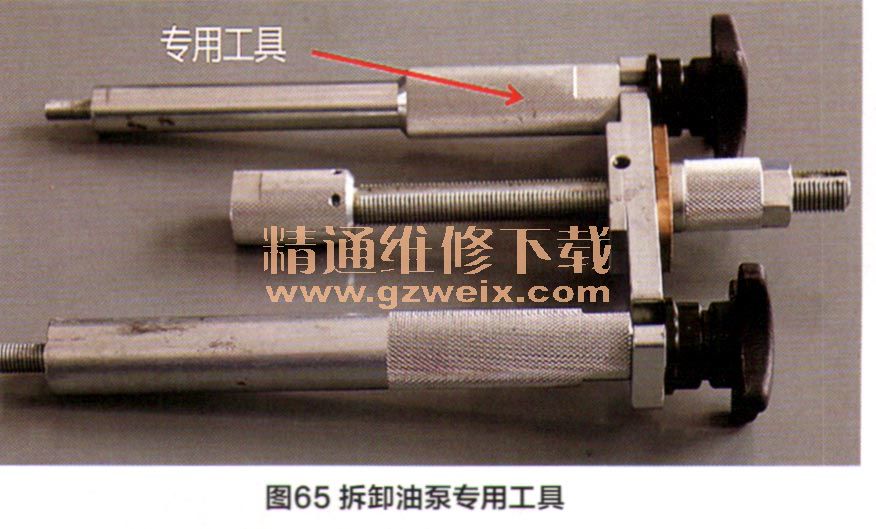

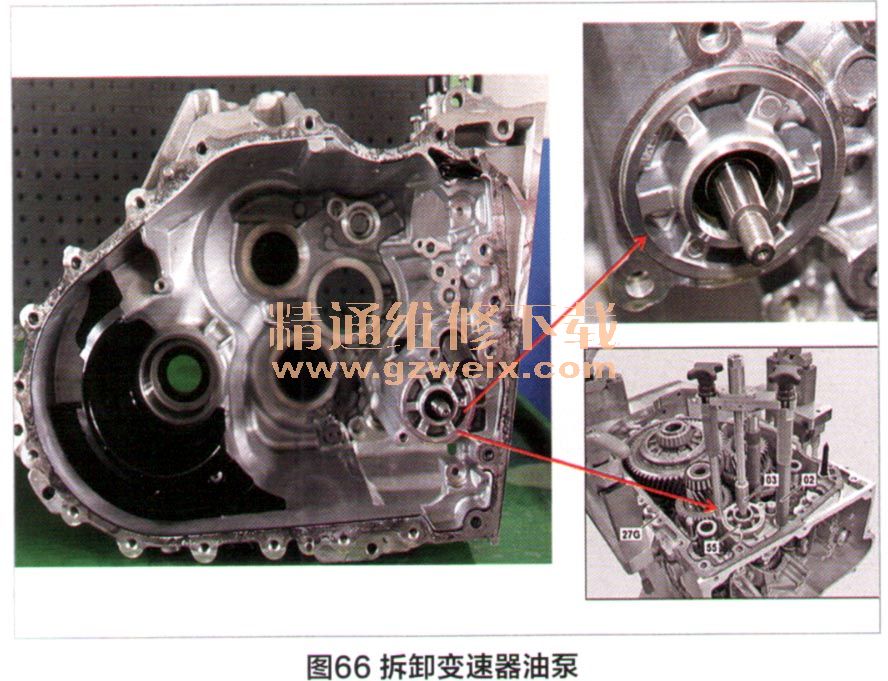

    分解完变速器后,后壳上还有油泵和驻车机构,下面我们介绍这两个部件的拆卸。724.0变速器油泵为叶片式油泵,拆卸变速器油泵需要使用专用工具。如图65、66、67所示。




    3.拆卸驻车机构
    724.0变速器采用电子控制驻车机构,其驻车止动爪位置传感器Y3/14s5、驻车止动爪提升电磁阀Y3/1411和驻车机构都安装变速器后壳上(图68)。
