全新一代沃尔沃XC60车型已经上市半年有余，目前共有6款燃油动力车型以及2款混合动力车型在售，厂家指导价36.99-60.99万元。经过这一段时间的市场检验，全新XC60车型以其良好的安全性口碑、年轻动感的外形以及较高的性价比，在中级运动型多功能车市场占有了一席之地。本刊在此为大家带来这款车型的技术解读。

    一、发动机
    为了满足更为严苛的欧VI排放标准，全新一代沃尔沃XC60车型采用了第二代VEA发动机（图1）。新一代的发动机主要在喷油器、前加热式氧传感器、活塞冷却阀、三元催化器、油底壳及节温器等硬件上进行了改进。

    其中，为了改善发动机在低负载条件下的性能与排放，新款发动机引入了能够更精确执行微小喷油量调节的喷油器。针对于不同的动力输出水平，新喷油器也分为2个流量版本，更换时需要注意。同时，三元催化器也进行了改进，采用了新基材，不仅贵金属含量有所提升，密度也得以提高，但是从外部来看，并没有明显的变化。
    上一代发动机采用了电子调节式节温器，其目的是通过可调节的冷却液循环流量来提升效率并降低排放，但从实际效果来看，并未达到预期，反而造成了机油消耗量的增加。因此，新一代发动机改回了蜡式节温器，其开启温度为90℃。新发动机油底壳的外观也发生了改变，不再有2个向后的隆起，所以机油容量降低了0.3 L，变更为5.6 L。
    一般来讲，燃油蒸发控制系统（EVAP ）通常只在低负载状态下接通，例如平稳驾驶或怠速运行时，这是因为在这些情况下，系统可充分利用发动机进气歧管中的负压产生排放流量，将炭罐内的燃油蒸气引入燃烧室。但通过研究发现，当炭罐在某些低负载条件下接通时，也会对尾气排放产生负面影响。因此，为了应对更为严格的排放法规，新一代VEA发动机采用了Dual Purge系统，使得炭罐在增压状态下也可以工作。

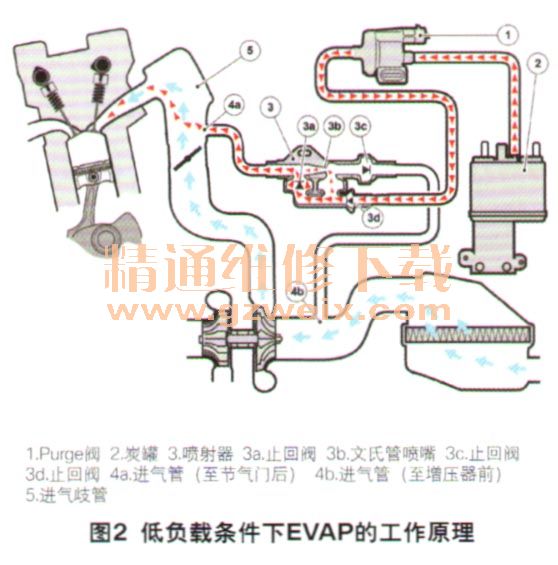

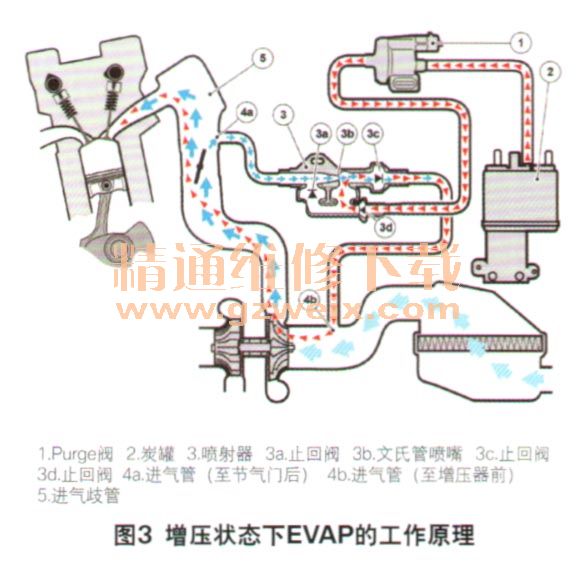

    在低负载情况下，节气门后进气歧管内的负压可以直接将炭罐内的燃油蒸气吸入（图2）。而在增压状态下，进气歧管内的正压力与涡轮增压器前方的负压之间形成压差，可以产生一定的气流，炭罐就可利用这一气流来工作（图3）。

    二、传动系统
    全新一代沃尔沃XC60采用的是型号为TG-81 SC的8挡自动变速器（图4），该变速器由沃尔沃与日本爱信共同研发，此前已经应用于沃尔沃XC90，S90等车型。该自动变速器中包含2个行星齿轮组，前部为莱佩莱捷行星齿轮组，后部为拉维娜行星齿轮组，这一设计使变速器结构紧凑，外形尺寸相对较小（图5）。莱佩莱捷行星齿轮组拥有2组行星齿轮，拉维娜行星齿轮组则拥有2个太阳齿轮和2组行星齿轮。

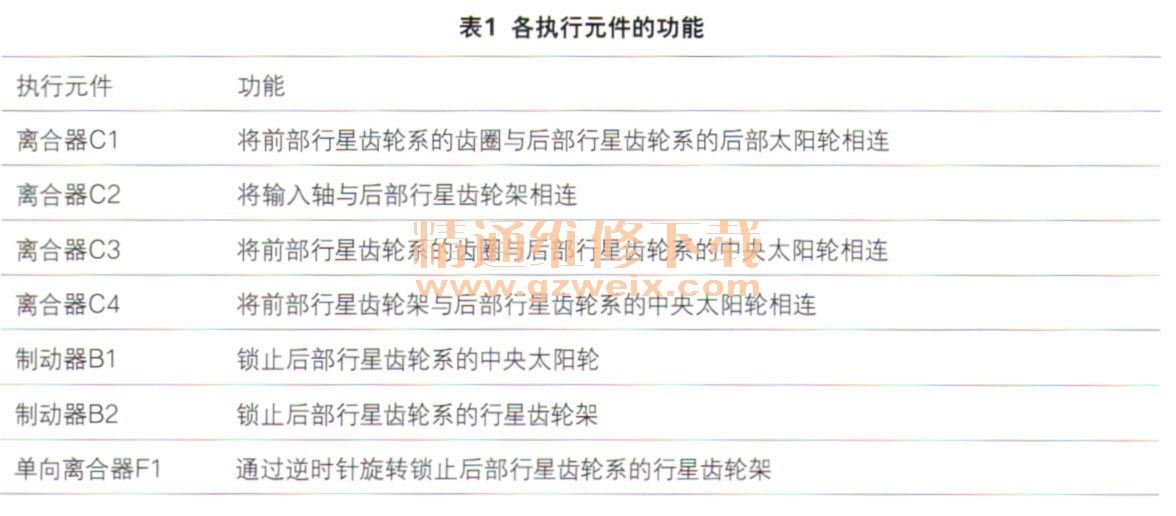

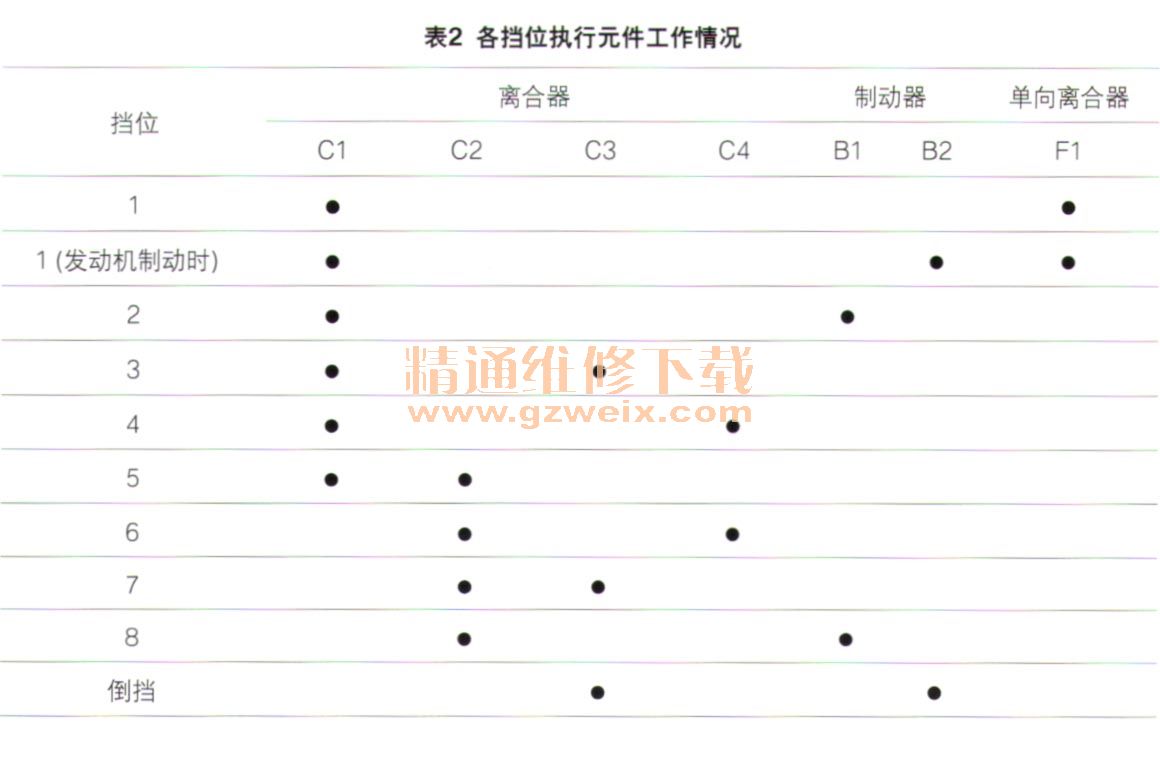

    TG-81 SC自动变速器的执行元件包括4个离合器、2个制动器和1个单向离合器，它们的功能如表1所示。各挡位执行元件的工作情况如表2所示。

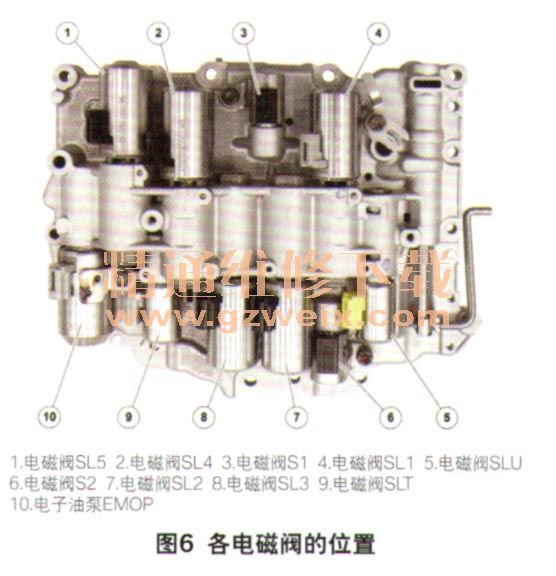

    为了控制这些执行元件，TG-81 SC自动变速器在阀体内集成了9个电磁阀，其位置如图6所示。其中，SL1～SL5为线性压力电磁阀，其阀芯位置由变速器控制单元（TCM）通过脉冲宽度调制（PWM）信号控制，断电后电磁阀闭合。电磁阀SL1-SL4分别无级控制离合器C1-C4、电磁阀SL5则无级控制制动器B1。电磁阀S1和S2为开关型设计，由TCM向其提供12V电压，断电后电磁阀闭合。

    S LT同样为线性压力电磁阀，由TCM通过PWM信号控制，能够根据加速踏板位置和发动机扭矩，对系统压力执行无级控制。当该电磁阀因故障而断电时，意味着系统压力将达到最大值，可能出现换挡困难。SLU为锁止电磁阀，能够对锁止压力实现无级控制，断电后该电磁阀闭合，锁止功能停用。
