汽车音响线路识别与检测
来源:汽车维修与保养  作者:佚名  2018-12-17 08:14:30



1.以2006款福特福克斯音响为例

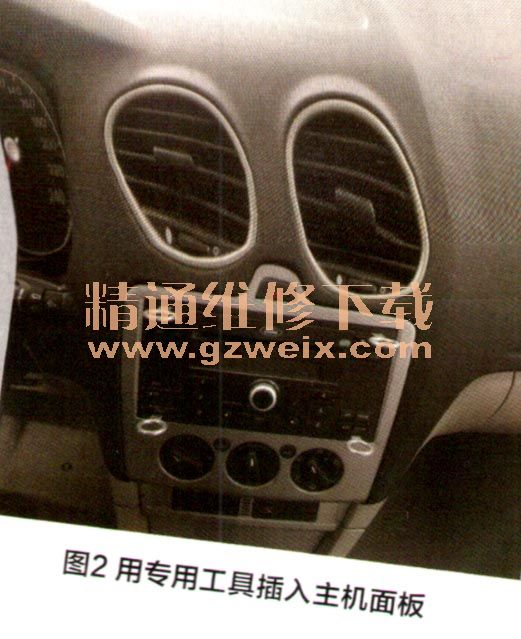

    (1)福特福克斯音响主机面板拆装专用工具如图1所示,用4片专用工具插入音响主机面板的插槽内(图2),抓住专用工具把手,轻轻拉出主机(图3)。




    (2)音响系统电路图构成如图4所示。音响连接器的15#端子1.5OG/BK(橙/黑色)为音响主机的30供电电源(受中央连接盒F58/15A保险丝控制)、16#端子0.5YE/GN(黄/绿色)为音响主机的ACC供电电源(受中央连接盒F68/7.5A保险丝控制)、14#端子0.50G/BK(橙/黑色)为音响主机的照明(仪表照明)供电电源(受仪表照明调光器及车灯开关控制)、11#端子1.5BK/BU(黑/蓝色)与12#端子2.5BK/GN(黑/绿色)为音响主机接地(搭铁线)、9#端子(灰色)为音响主机中速CAN+、 10#端子(蓝色)为音响主机中速CAN-、3#端子1.5WH/BK(白/黑色)为左前门扬声器+、7#端子1.5GY/BK(灰/黑色)为左前门扬声器-、2#端子1.5WH/RD(白/红色)为右前门扬声器+、6#端子1.5GY/NO(灰/紫红色)为右前门扬声器-、4#端子1.5WH/VT(白/紫色)为左后门扬声器+、8#端子1.5GY/WH(灰/白色)为左后门扬声器-、1#端子1.5WH(白色)为右后门扬声器+、5#端子1.5GV(灰)为右后门扬声器-。

    根据音响电路图,逐一识别音响主机背面连接器上的各端子及其导线颜色、音响主机固定底座(图5)。通过音响主机背面的连接器线束可以看出,音响主机的供电电源、搭铁、照明等线路为均为单线制,而扬声器、CAN线路均为双绞线(两线制)。在对音响相关供电线路进行检测时,须在音响关机状态下,捏住音响背面连接器上的锁紧装置(定位卡扣)从音响上拔出连接器(图6)。

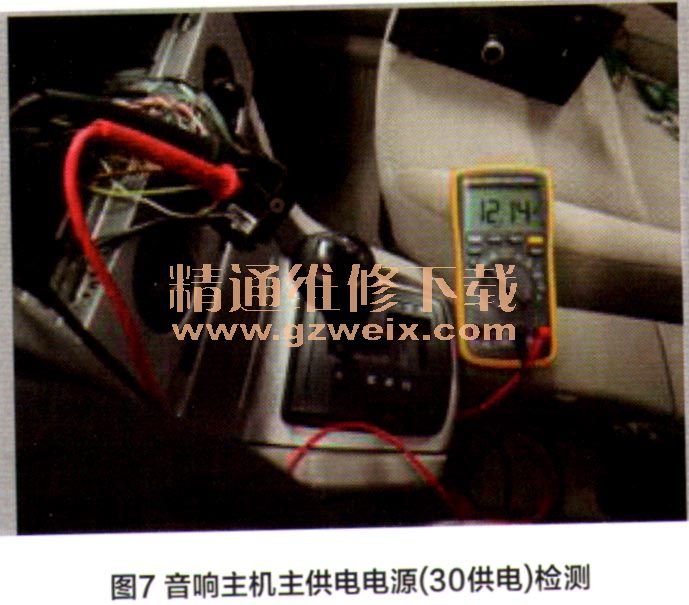

    用数字式万用表对音响主机供电30电源线检测,万用表黑、红表笔分别与连接器的11#与15#端子相连接,所测电压为12.14V(图7),说明15#端子供电电源与11#端子搭铁线均正常(音响主机连接器的11#、12#端子均为音响主机的搭铁线)。

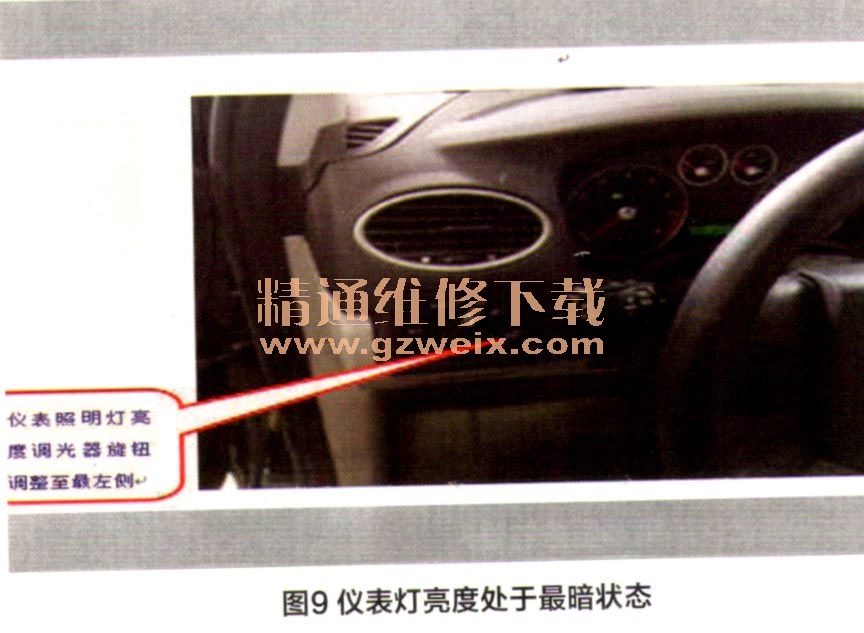

    (3)打开点火开关至ACC挡,用数字式万用表对音响主机ACC电源线(16#端子与12#之间)进行检测,其电压为12.13V I说明音响主机ACC供电电源、12#端子搭铁均正常;音响主机照明电源线检测(11#与14#端子之间)电压为11.09V,属正常。灯光开关打开至小灯状态,且仪表灯亮度调光器旋钮调整至最右侧(图8),此时仪表灯处于最亮状态,获得的电压最高;音响主机照明电源线进行检测(11#与14#端子之间),所测电压2.155V(灯光开关打开至小灯状态,且仪表灯亮度调光器旋钮调整至最左侧,此时仪表灯处于最暗状态(图9),获得的电压最低,目的是为验证仪表灯调光器好坏)。



    (4)将数字式万用表调节旋钮调整至欧姆档,对音响主机中速CAN线(9#与10#端子)电阻值进行检测,所测电阻值为60Ω左右,蓄电池断电、所测电阻值为1 900Ω左右,属正常;右后门扬声器(1#与5#端子之间)电阻值为4.1Ω;右前门扬声器(2#与6#端子之间)电阻值为3.9Ω;左前门扬声器(3#与7#端子之间)电阻值为3.8Ω;左后门扬声器(4#与8#端子之间)电阻值为4.2Ω。
