三、夜视摄像机
    1．概述
    BMW夜视系统是一个用于夜间视觉辅助的驾驶员辅助系统。BMW夜视系统能够给夜间驾驶带来更高的安全性：像远光灯辅助以及自适应转向大灯一样。利用BMW夜视系统可以在夜间和大雾天气中看清行驶中的道路。可识别80～100m范围内的物体。作用距离与天气情况有关。BMW夜视系统基于远红外线原理，通过物体发出的热辐射进行识别。

    2.功能描述

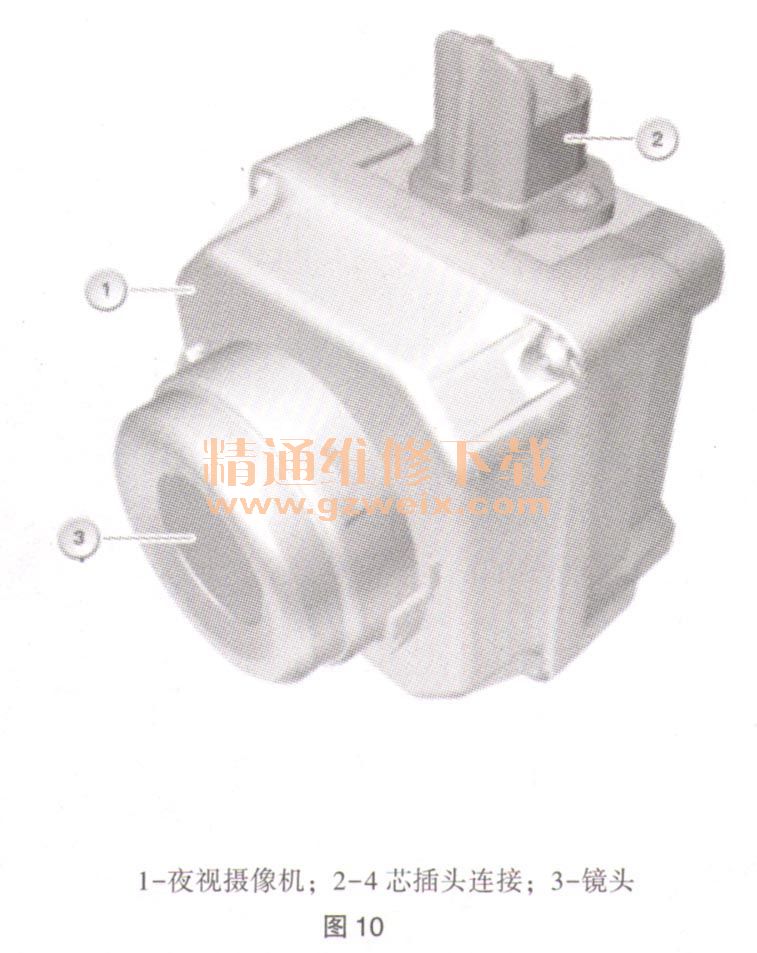

    新内容：BMW夜视系统集成了人体识别功能。图标显示在中央信息显示器上。也可以通过平视显示系统（HUD）将它们显示出来。夜视摄像机不属于控制单元。因为夜视摄像机通常用于军事用途，因此只出于安全性考虑在特定场合中使用，许用密码的使用。对于损坏的部件或发生事故的车辆，必须将夜视摄像机送回厂家，如图10所示。

    夜视摄像机安装在左侧装饰格栅后方。雨水、灰尘、雪或冰都可能影响摄像机的正常运行。当车外温度很低时，摄像机会自动加热。清洁大灯时，摄像机也会一同被自动清洁。夜视摄像机由一个供热防护窗、一个镜头和热像传感器构成。图像刷新率为30次／s。为了使成像质量稳定，必须每120～180s校准一次摄像机。每次校准的时间大约持续0.3s。在此期间显示器上可能显示短暂结冰。可以在驾驶员辅助系统操作设备上启动或关闭BMW夜视系统。
    3．结构及内部连接

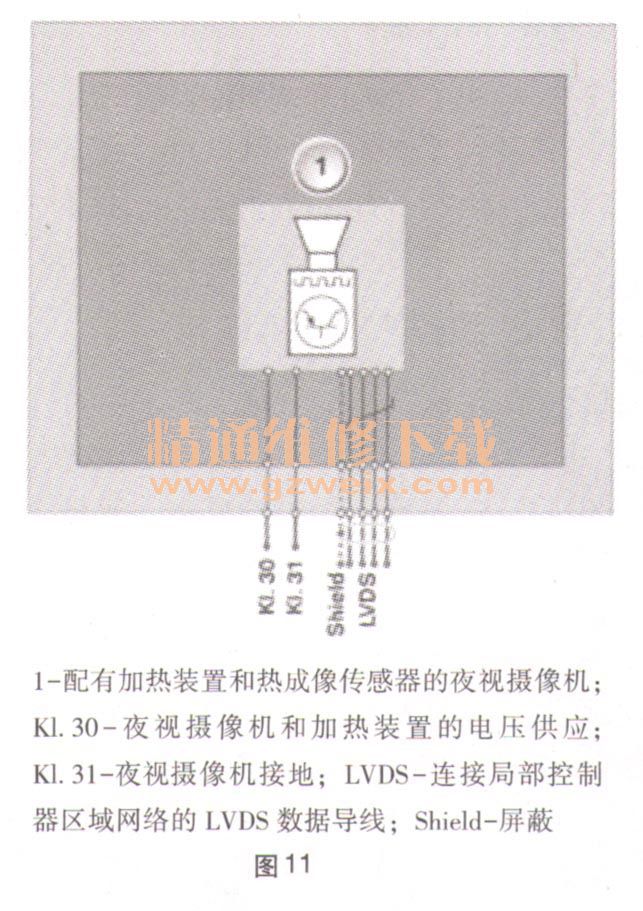

    通过Lokal-CAN控制夜视摄像机，例如用于诊断。电子夜视装置把来自夜视摄像机的对称的视频信号转换成FBAS信号。电子夜视摄像机通过一个4芯LVDS数据导线与电子夜视装置连接。Local-CAN是LVDS数据导线的一部分，如图11所示。

    4．标准值

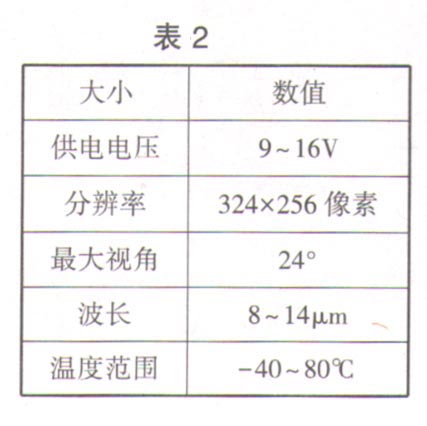

    电子夜视装置（NVE）的标准值见表2。

    5．诊断提示
    只能借助诊断系统垂直设置夜视摄像机。对此有一个服务功能，这个服务功能的CID中含有帮助规范。提示：请注意使用步骤。详细的使用步骤在诊断系统中描述。可以调节车辆夜视摄像机的旋转位置。通过电子夜视装置（NVE）对夜视摄像机进行编程。
    在夜视摄像机失灵时，预计将出现以下情况：电子夜视装置（NVE）的故障代码存储记录；组合仪表上出现检查控制信息。如果摄像机脏污，也同样会显示一条检查控制信息。
