剖析长安福特新蒙迪欧自适应巡航系统
来源:汽车电器  作者:佚名  2019-01-23 10:18:40



    2.1.2巡航控制开关
    巡航控制开关用于驾驶员控制自适应巡航系统,安装于方向盘上的组合开关内。巡航控制开关的作用包括:开启和关闭巡航功能、暂停和继续巡航功能、定速巡航功能、自适应巡航功能。驾驶员可以通过巡航控制开关设定巡航车速,也可以通过巡航控制开关设定与前车的距离。
    2.2巡航系统的工作原理

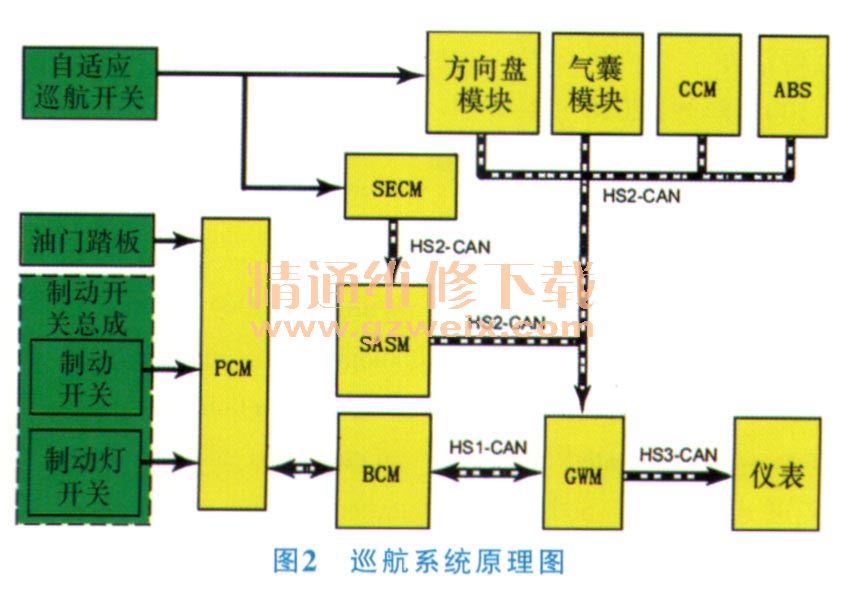

    当驾驶员开启巡航控制功能时,巡航控制模块会检测当前的车速,当车速大于20 km/h时,巡航系统工作,其工作原理的网络拓扑图如图2所示。

    巡航控制模块与发动机控制模块PCM、车身控制模块BCM通过高速网HS 1-CAN进行信息交换,需要加速时,PCM会根据巡航模块的请求提高车速,但不会超过设定车速;巡航控制模块通过高速网将信息传递至仪表,以便驾驶员能通过仪表掌握巡航情况;巡航控制模块通过高速网HS2-CAN给转向系统ABS系统发送信号,以维持自适应巡航功能。
    当自适应巡航系统工作时,信息中心会显示前方车辆或同一车道车辆和后方车辆图。前方车辆驶入同一车道或同一车道前方车速较慢时,巡航系统会自动调整车速以保持预设间距。驾驶员可以通过方向盘上的控制开关,增加或缩小与前方车辆的间距。
    为了保证巡航系统工作时车辆依然有应急能力,福特新蒙迪欧的自适应巡航系统在制动系统中附加了安全功能,即踩下制动踏板时,制动灯电路向PCM传输电子信号,让巡航系统失效。
    通过HS-CAN、ABS模块检测约束控制模块RCM的偏航角速度信号,并与轮速和转向角信号进行对比。如果ABS模块认为偏航角速度无效,ABS模块将禁用自适应巡航控制系统,信息中心将显示信息“碰撞预警故障”或“自适应巡航故障”。
    在下列情况下,车辆将无法保持与前方车辆的间距:①前方车辆急加速,速度超过设定车速;②前方车辆驶出车道或驶出视线范围;③车速减速至20 km/h以下;④设定了新的间距。
    每次点火循环后,系统会保留上一次设定的间距并设为默认间距。踩下加速踏板后,间距记录被删除。
