汽车启动系统常见故障诊断与检修
来源:本站整理  作者:佚名  2019-03-05 10:38:19

    5.启动时有强烈的噪声
    (1)故障现象
    启动开关接通时启动机有强烈的齿轮撞击声。
    (2)原因分析
    ①飞轮轮齿或启动机驱动齿轮严重磨损。
    ②启动机齿轮没有和飞轮齿圈·啮合,电磁开关就提前接通。
    (3)诊断与排除
    ①如果多做几次启动操作能够启动,说明飞轮轮齿或启动机驱动齿轮严重磨损,应拆下启动机进一步检查,根据实际情况更换驱动齿轮或飞轮齿圈。
    ②如果多做几次启动操作不能够启动,即驱动齿轮没有和飞轮齿圈啮合,电磁开关就提前接通,说明铁芯行程太短,可调整铁芯行程。调整方法:根据启动机型号不同,调整的位置不一样,通常是转动偏心连接轴或调整铁芯连接轴长短。

    6.启动系统故障诊断流程

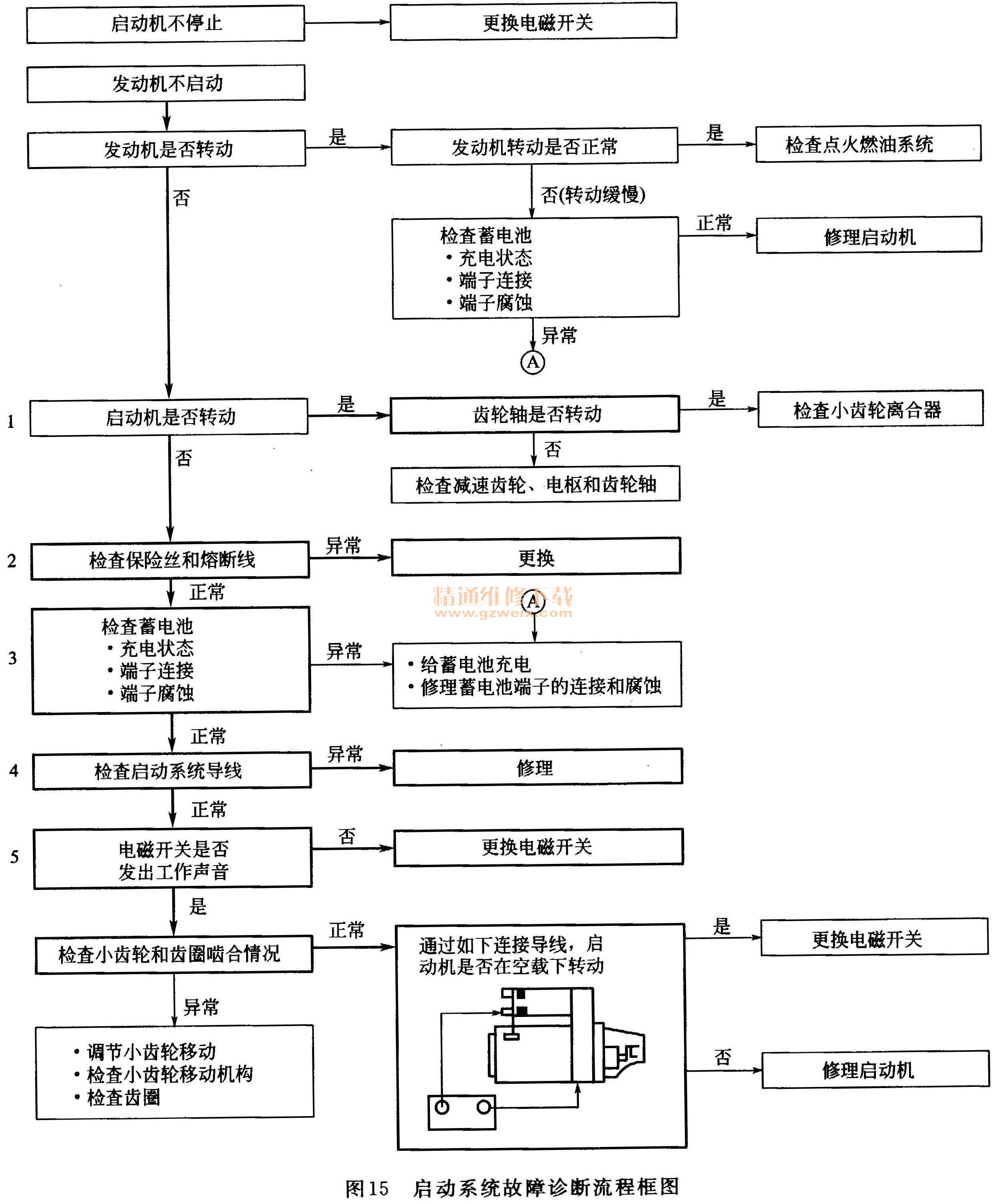

    启动系统故障诊断流程框图如图15所示。

    7.启动系统主要部件检查方法
    在初步判断出故障点或故障范围后,可对相关的部件进行检查,以明确有故障零件。
    (1)启动继电器检查
    可用数字万用表的二极管挡检查线圈是否断路;用欧姆挡检测继电器线圈相应端子间的电阻值,以判断其是否有短路。
    对于继电器触点的检查,可在继电器线圈相应端子间施加一定的电压,同时观察继电器触点的开闭情况,以判断继电器是否正常。
    (2)电磁开关检查

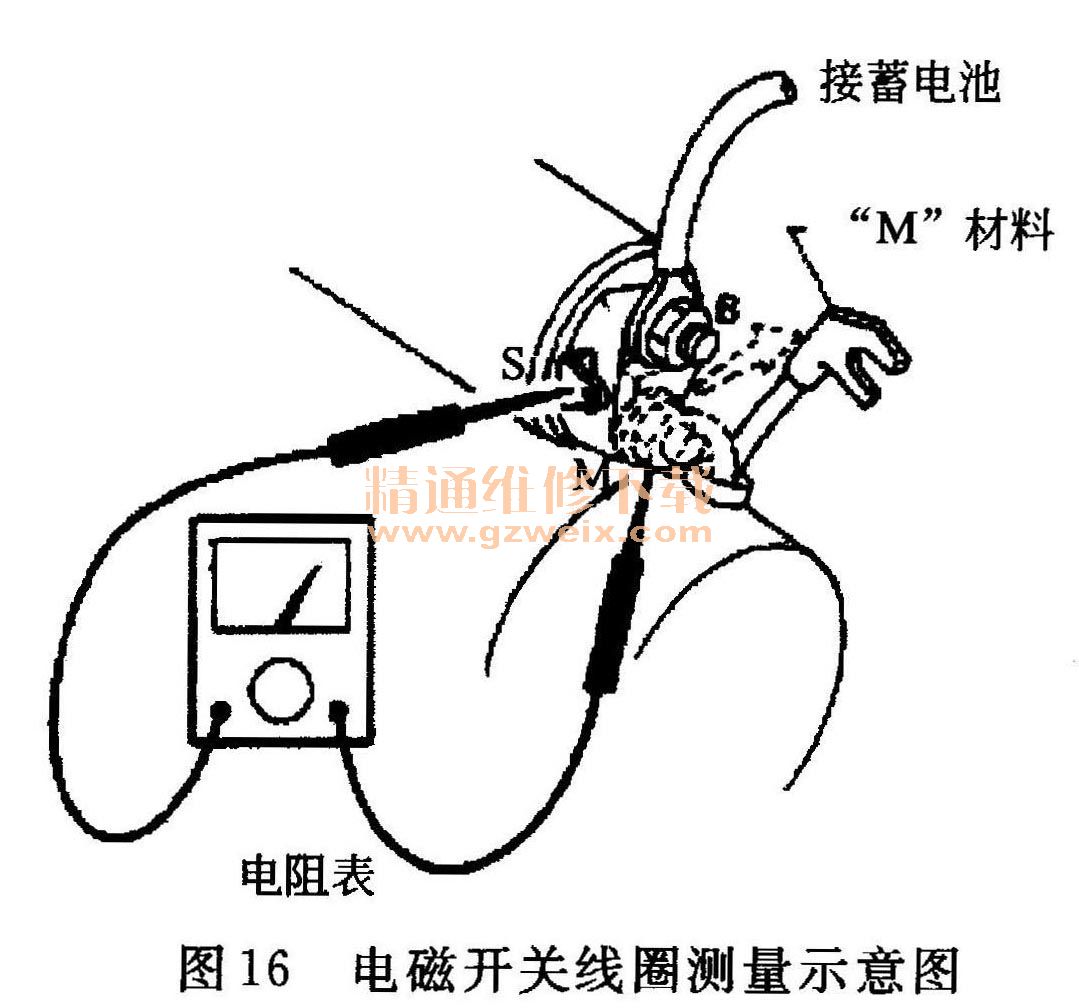

    电磁开关内的吸拉线圈或保位线圈,可利用万用表的电阻挡来检查。将万用表接在电磁开关电源接线柱与启动机电源接线柱之间,如图16所示,如果不导通,说明吸拉线圈断路;将万用表接在电磁开关电源接线柱与开关壳体搭铁,如果不导通,说明保位线圈断路。
