剖析长城新能源欧拉iQ车型技术
来源:汽车与驾驶维修  作者:佚名  2019-09-08 10:26:48

    (3)集成式电驱动总成的故障现象
    欧拉iQ上的集成式电驱动总成如果发生故障,主要的故障现象有减速器噪声过大或异常;减速器漏油、渗油;减速器轴承烧蚀、齿轮烧蚀;驱动电机不工作等。上述主要故障现象所对应的的疑似故原因位见表1。
    (4)集成式电驱动总成的检查
    ①测量驱动电机电阻
    测量确认驱动电机三相之间的电阻值正常区间是11.78~13.03 mΩ,测量时的环境温度应为20℃。若驱动电机三相之间的电阻不在标准范围内,则说明驱动电机出现故障。
    ②测量温度传感器电阻

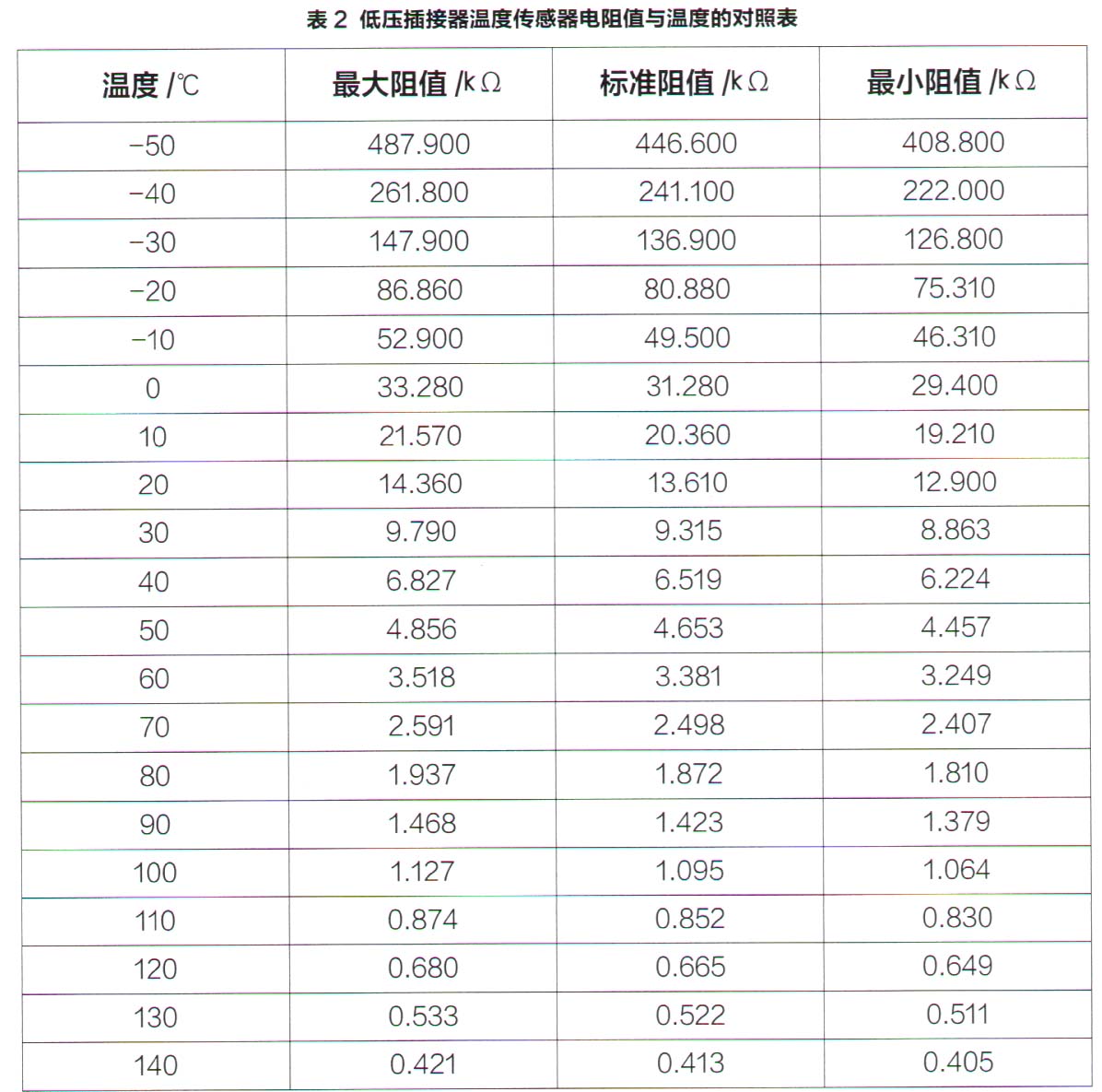

    分别测量集成式电驱动总成低压插接器2个温度传感器正负极之间的电阻值是否在正常范围内。该电阻值会随温度变化,标准数据如表2所示。若测量到的电阻值不在正常范围内,则说明驱动电机故障。
    ③测量旋转变压器余弦电阻
    测量集成式电驱动总成低压接插件旋变COs(+)与旋变COs(-)之间的电阻是否在21.50~23.50Ω之间,测量时的环境温度应为20℃。若驱动电机旋变余弦阻值不在正常范围内,则说明驱动电机故障。
    ④测量旋转变压器正弦电阻
    测量集成式电驱动总成低压接插件旋变SIN(+)与旋变SIN(-)之间的电阻是否在18.50~20.50Ω之间,测量时的环境温度应为20℃。若驱动电机旋变正弦阻值不在正常范围内,则说明驱动电机故障。
    ⑤测量旋转变压器励磁电阻
    测量集成式电驱动总成低压接插件旋变激励(+)与旋变激励(-)之间的电阻值是否在11.50~13.50Ω之间,测量时的环境温度应为20℃。若旋变励磁阻值不在正常范围内,则说明驱动电机故障。
    (5)集成式电驱动总成更换润滑油
    将车辆举升,拆卸发动机下护板。待车辆冷却后,拆下放油口密封螺栓将润滑油放尽(图3)。放油完成后,用干净抹布擦净放油口周围及放油螺栓上残余的油渍。安装放油口密封螺栓,并按照19~30 N·m的规定力矩预紧。
    拆下加油口密封螺栓,用加油装置加注润滑油,加注量为1.8±0.1L。若无法判断加注量,添加润滑油至刚好有油从加油口流出为止。加注完毕,安装加油口密封螺栓,并按照19~30 N·m的规定力矩预紧。
    3.动力电池
    (1)动力电池概述

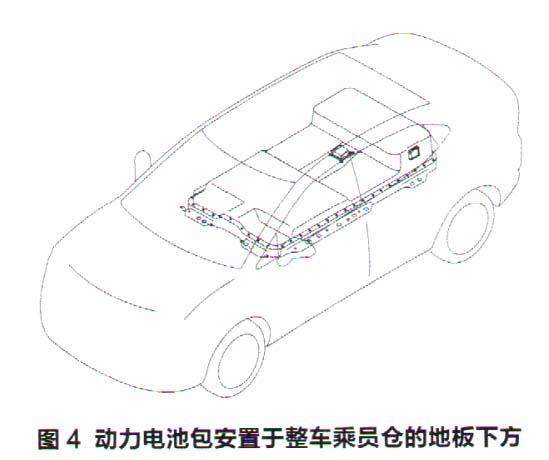

    欧拉iQ车型动力电池位于整车驾驶舱的地板下方(图4),是电动汽车电能存储装置,为电动汽车提供电能。动力电池由电池模组、电池管理系统、电池断路单元(BDU)以及手动维修开关总成构成,包含机械连接、电气连接、防护等功能。
    动力电池类型为三元锂离子电池;动力电池包的标称电压为321.0V;可用的电压输出范围为264.0~365.2V;常温总电量为48.98 kw·h;放电工作环境温度区间为-20~55℃;充电工作环境温度-15~55℃;常温条件下的充电时间为:慢充8h(从充电指示灯亮至充满);快充45 min(从充电指示灯亮至80%)。
    (2)电池管理系统
    电池管理系统功能包括:电池状态监控(监控动力电池内部电芯、电池控制单元、传感器、执行器的状态);电池控制功能(依据整车控制单元的指令和电池的状态,控制接触器的通断;依据电池热管理控制策略,管理加热膜的状态);通讯功能(通过CAN总线或硬线与整车其他控制单元或充电桩进行通讯)。
    此外,欧拉iQ的动力电池采用自然冷却方式,其温度管理系统仅有充电加热功能。
