（3）动力电池手动维修开关

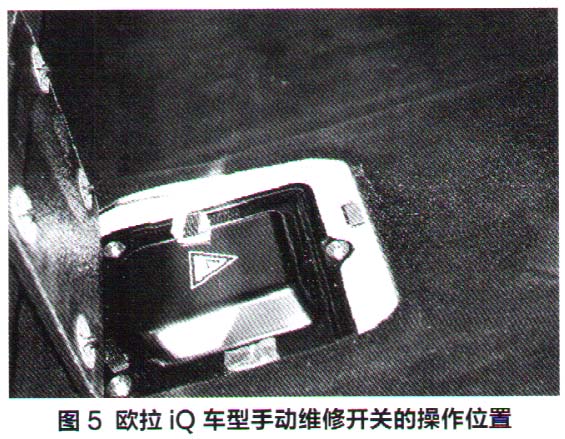

    在进行新能源汽车的检修之前，为了确保人和车的安全，需要通过断开手动维修开关的方式将高压系统的电源断开。手动维修开关还是在关键时刻实现高压系统电气隔离的执行部件，在其内部配置合适的熔丝也可以起到短路保护器的作用。欧拉iQ车型手动维修开关的操作位置，位于后排地板中部内饰盖板下（图5）。

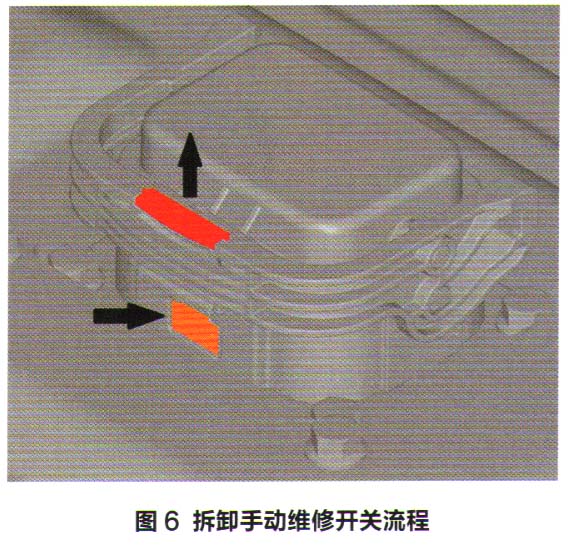

    拆卸手动维修开关的流程依次为：关闭点火开关—断开蓄电池负极—断开蓄电池正极—打开后排地板中部内饰盖板—拆下3颗螺栓—拆下电池包断电开关盖总成—向上提起红色的锁止片—转动把手，直到转不动为止—按住橙色的二次解锁按钮，同时将手动维修开关整体向上拔，即可拆下手动维修开关（图6）。

    4．充电系统

    （1）充电系统描述

    充电系统主要由车载充电机总成、充电线缆、交流充电插座总成、直流充电插座总成5部分组成，其主要功能是给动力电池充电。

    车载充电机总成集成了车载充电机和高压配电盒，其中下层是车载充电机部分，上层是高压配电盒部分。

    充电系统分为快充和慢充2种充电方式，使用快充方式给电动汽车充电时，必须使用直流充电插座；使用慢充方式给电动汽车充电时，必须使用交流充电插座。

    （2）充电插座及拆装

    如图7所示，欧拉iQ的交流充电插座和直流充电插座均设置于车辆前部，靠近左侧前照灯的是用于慢充的交流充电插座；靠近右侧前照灯的是用于快充的直流充电插座。

    拆卸交流充电插座的流程如下：关闭点火开关—断开蓄电池负极—断开蓄电池正极—断开手动维修开关—拆卸前保险杠总成—拆卸散热器格栅安装板—断开电子锁拉线和线束固定卡扣—拆下4个螺栓—断开交流充电插座高压接插件—断开交流充电插座低压接插件（图8）。

    拆卸直流充电插座的流程如下：关闭点火开关—断开蓄电池负极—断开蓄电池正极—断开手动维修开关—拆卸前保险杠总成—拆卸散热器格栅安装板—断开直流充电插座高压接插件—拆下1个搭铁螺栓—断开直流充电插座低压接插件—拆下4个螺栓—拆下直流充电插座（图9）。

    （3）车载充电机

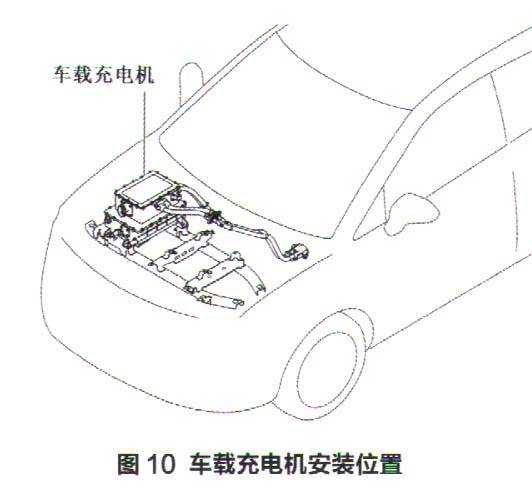

    欧拉iQ的车载充电机固定在右前减振器附近（图10），其功能是将公共电网的交流电转换为动力电池需要的直流电，并给动力电池充电。车载充电机在工作过程中根据动力电池包的需求输出适当的电流和电压，防止对动力电池包进行过度充电或使充电时间过长。

    （4）高压配电盒

    高压配电盒为电机控制器、高压电加热器／高压PTC组件、电动压缩机、车载充电机进行电源分配，将快充口与动力电池进行隔离，以保证车辆上高压时，快充口无高压电，保证人身安全。高压配电盒具有多路保护电路，内置2个快充高压接触器、车载充电机熔断器、电子加热器熔断器、电动压缩机熔断器、开盖检测装置以及连接它们的集线器和线束等。

    高压配电盒外部具有快充口、动力电池、电机控制器、电动压缩机、高压电加热器／高压PTC组件等器件高压接口以及高压配电盒到电机控制器的高压线束、高压配电盒到电池包的高压线束。
