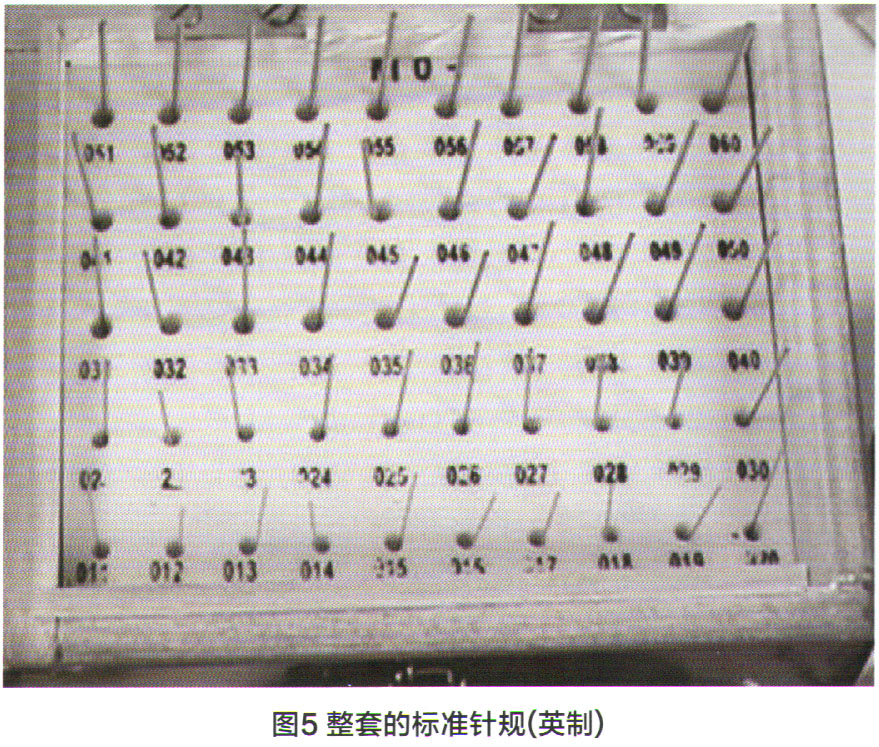

另一种垂度测量的方法，测量时更简单，这种方法不需要卡尺或百分表，只需借用现成的一套标准针规即可。针规为一些直径已被标定的细针，它是主要用于测量孔的尺寸、距离和孔深的标准测量工具（图5）。

    用针规来测量滑阀的下垂量是将针规插入下垂的滑阀与阀孔之间（图6），阀孔磨损量越大，滑阀下垂量就越大，规定尺寸的针规插入就会觉得太松，我们据此就可以判别阀孔的磨损量已经超标。

    在此我们举例来说明如何使用针规来进行测量。图6中显示的是一块CD4E阀体，锁止旁路阀已被倒插入阀孔，滑阀的大圆处于其通常的工作位置上。我们现在插入一个已标定好的直径0.110inch（1 inch=25.4mm）的针规时，感觉有些稍紧，于是我们再换一个直径为0.106inch的针规试试，这次感觉又太松，因此我们就可以判断这里正确的垂度大概在0.109inch左右。

    此时需要注意的是在插入针规时，插入的深度只需0.13～0.25mm之间即可，不要插入过深。此外，插入针规时要小心，不要用力插入或硬将针规挤进去。



    那么如何通过这个测量到的下垂量来推算出滑阀与阀孔的配合间隙呢？

    图7中的PD指的是轻松插入到阀孔与下垂的滑阀之间的最大针规直径，SD指的是针规测量处的滑阀控制圆直径，而BD指的是针规测量处的阀孔直径。要通过PD的大小来计算出滑阀大圆与阀孔接触区域（CW）的配合间隙，我们还是需要利用上文提及的图2中的2个相似三角形和计算公式（1）。只是公式（1）中的B’C’需要通过公式（2）来计算：

    公式（2） B' C'＝PD一（BD-SD）/2

    我们现在再以4T60E中锁止阀为例来介绍一下实际计算过程。

    第一步，测量AB的大小。它就是接触厚度CW=4.4577mm。

    第二步，找到最大的PD数值。这里我们找到的针规直径为0.205in，相当于5.2070mm。

    第三步，测量孔径BD和滑阀控制圆直径SD。这里我们测得：BD=18.6182mm，SD=8.9916mm。

    第四步，利用公式（2），计算垂度B' C' =0.3937mm。

    第五步：计算有效长度A’B’。这里有效长度A' B'的计算与上例中相同，A' B'＝CM到CP的距离一CW/=26.2953mm。

    第六步，计算配合间隙，使用公式（并利用以上数值，可以计算出CW处的配合间隙为：

      BC= 4.4577/26.2953×0.3937＝0.0667mm

这个间隙值已经超过0.038mm的正常配合范围。
