3．内部热交换器

    内部热交换器的作用是使制冷剂在内部热交换器中释放热量，热量从高压侧转移到低压侧。

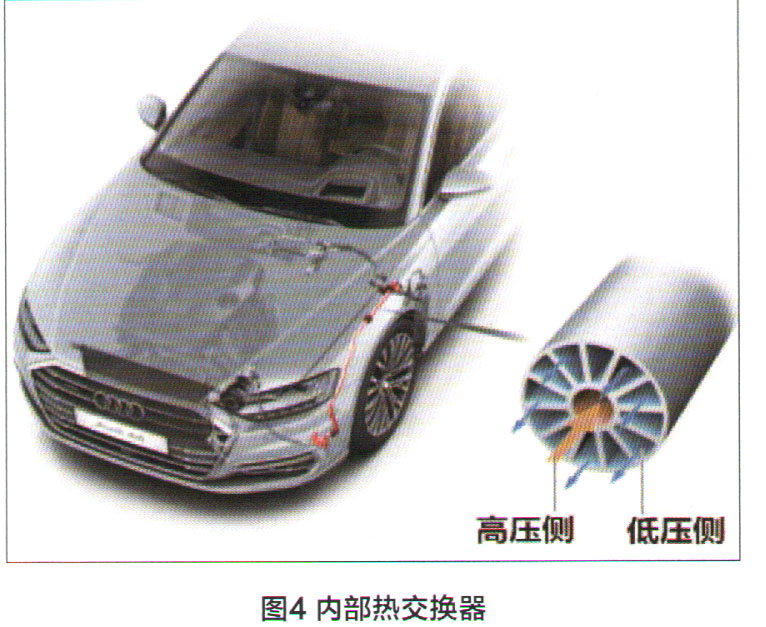

    A8（型号4N）对前款车型上已经被大家所熟知的内部热交换器进行了调整。内部热交换器是一根管子，见图4。它由一根被低压管围绕的内部高压管构成，在高压管中反向流经的制冷剂释放热量，加热流经低压管中的制冷剂，因此在高压和低压之间实现能量交换。内部热交换器的主要作用是提高制冷剂循环回路的效率。通过延长循环过程实现这个要求，并因此在蒸发器中出现更大的烩差。为了实现这这个要求，采用制冷剂R744的内部热交换器需要约一米的长度。

4．低压和高压侧的压力排放阀

    压力排放阀的作用是保护制冷剂循环回路，防止其受到过高压力的影响。

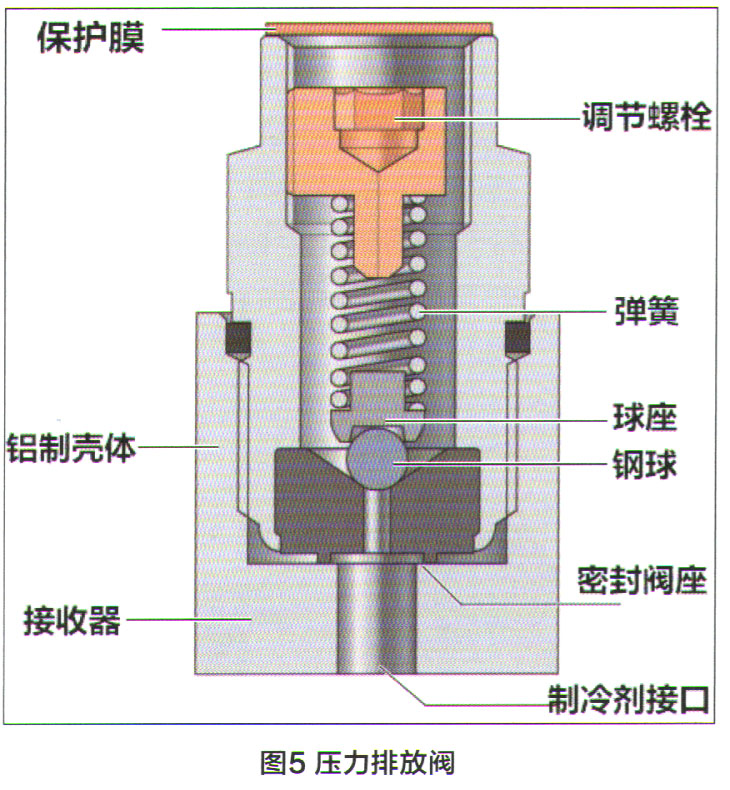

    低压侧的压力排放阀位于内部热交换器的整体接口上，高压侧的压力排放阀直接位于空调压缩机上，可见图1。为了防止这两个阀门的混淆，分别配备了不同的螺纹直径，在高压侧使用了螺纹为M12×1 mm的阀门在低压侧使用了螺纹为M14×1mm的阀门，拧紧力矩也是不同的，且两种阀门都配备了左旋螺纹。压力排放阀的具体结构见如图5所示。

    当制冷剂循环回路中存在超压时，在阀门中钢球被压向弹簧，将正常压力下关闭的孔横截面打开，制冷剂通过这个开口溢出。两种压力排放阀都是可逆阀门，在交付前，需用气体对阀门进行密封性检测。如果空调已关闭，而在制冷剂循环回路中存在一个过高的压力，则低压侧的压力排放阀打开。如在温暖的环境下制冷剂升温并且系统压力因此升高时，可能出现这种情况。当压力约为120±10bar时，低压侧的压力排放阀打开。当存在过高的系统压力时，高压侧的压力排放阀打开。如在调节系统中存在一个故障或当高压侧的一条管路损坏或堵塞时，可能出现这种情况。当压力约为160bar±10bar时，高压侧的压力排放阀打开。

5.膨胀阀

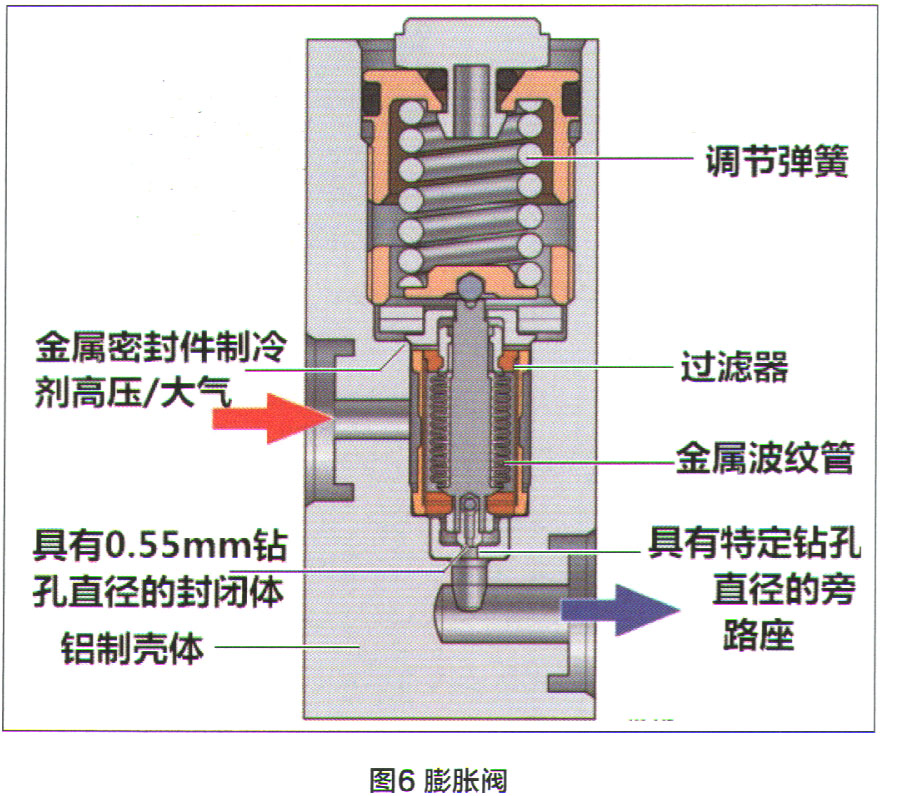

    膨胀阀是高压侧和低压侧之间的接口，当制冷剂膨胀时，在膨胀阀中通过节流产生减压。阀门的作用是将带有高压的制冷剂膨胀和冷却到一个较低的压力水平。它是蒸发器中通过高压控制的膨胀机构。通过0.55mm的特定钻孔直径实现中低负荷下的膨胀。在高负荷时，释放一个额外的旁路流量。通过弹簧调节这个旁路流量（图6）。
