剖析奥迪AI主动悬架技术
来源:汽车与驾驶维修  作者:佚名  2020-08-03 08:31:44

    (2)前部底盘稳定执行器控制单元J1152和后部底盘稳定执行器控制单元J1153
    以J1152为例说明,该控制单元调控2个前桥底盘稳定执行器。控制单元具有2组供电,其中12V供电用于“逻辑电路”,负责运算控制。48V供电用于“功率电路”,负责将48V直流电转变为48V交流电。
    (3)底盘控制单元J775
    J775是主动悬架系统的主控制单元,已升级至第2代。该控制单元通过FlexRay与其他控制单元通讯,并通过子总线连接J1152和J1153。

4.系统功能
(1)基本功能

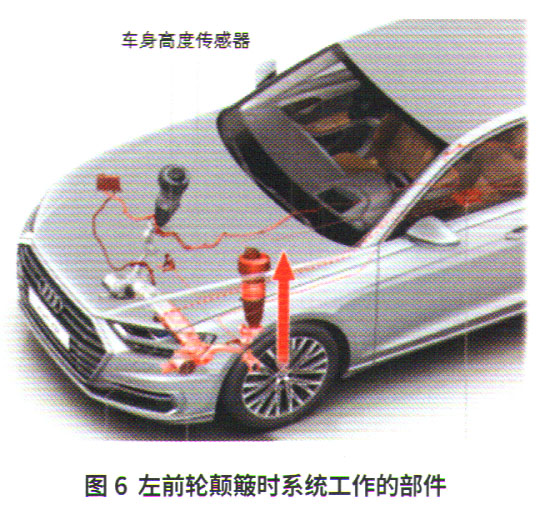

如图6所示,为了更容易理解,以车辆行驶时左前轮颠簸为例,具体说明其功能原理。左前轮受不平路面冲击,使前部车身上移,产生的垂直加速度由J775内传感器监测。同时,左前悬架会被轻微压缩,压缩量会被相应的车身高度传感器获取。J775综合评价多项数据信息,减小左前电控减振器的阻尼。同时,J775通过J1152将左前底盘稳定执行器扭力杆的预紧力调整至最小值,通过该措施充分吸收来自路面的冲击,车身的垂直加速度限制在舒适水平。
      (2)预览功能
    以车辆驶过减速带为例详解该功能。R242以200 Hz的频率扫描前方5~20 m的路况,当识别到凸起的障碍物时,主动悬架系统会将车身迅速提高约50 mm,为跨越障碍物预留充足的弹簧压缩空间。当车轮“到达”障碍物时,底盘稳定执行器主动将车轮向上提拉以跟随障碍物的轮廓,如此可确保车轮与障碍物首次接触时产生的冲击力被消除。当车辆驶离障碍物时,车轮的悬架会主动伸出回弹,使其尽可能地适应道路的轮廓。
    (3)侧撞提升功能
    如果其他车辆在侧面以超过25 km/h速度接近时,雷达传感器可提前识别侧面碰撞危险,随之在0.5s内将这一侧的车身紧急提高约80 mm,将碰撞引向刚性更强的门槛区域。
    (4)弯道倾斜功能
    在驾驶模式中选择“舒适+”模式才可激活该功能。车辆在转弯行驶时,主动悬架控制车身向相反方向倾斜,即向弯道内侧倾斜约3°。为弯道外侧的车轮提供了更有效的支撑,由于减小了作用在驾乘人员身上的侧向力,极大改善了乘员人员的舒适度。
    (5)俯仰补偿功能
    车辆在起步和制动过程中会出现车身俯仰,装备AI主动悬架的车辆在加速起步时,车身前桥降低,后桥升高。而在制动状态下,车辆前桥升高,后桥降低,该功能会减小作用在驾乘人员身上的纵向力,从而显著改善车辆舒适性。
    通过以上介绍,我们了解到奥迪AI主动悬架以空气悬架系统为基础,对传统横向稳定杆实现电控化和智能化,不但实现了4个车轮的舒适性调节,而且可以迅速做出反应调节车身高度。该系统还具有视觉感知能力,可迅速应对路况变化,使整车性能得到很大提升。
