1．系统的检测

    J791具有自诊断功能，PLA1.5版本的诊断地址为“10一驻车辅助2”， 2.0/3.0系统为“76一泊车辅助”。

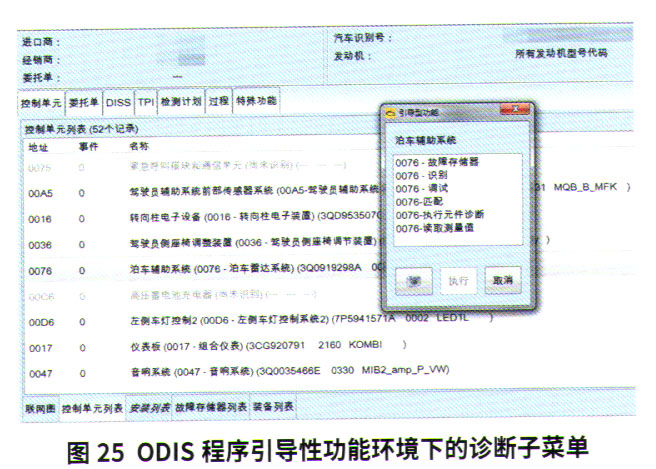

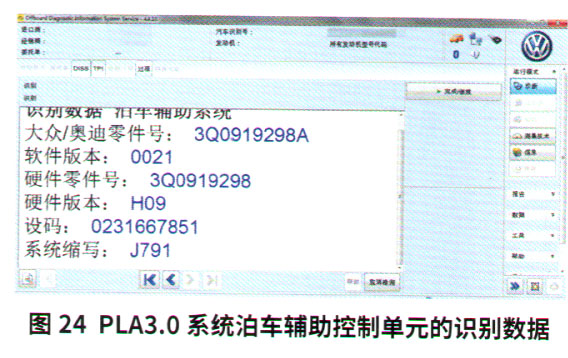

以配置PLA3.0版本的2017年产途昂V6车型的控制单元为例，其诊断地址为76，控制单元零件号为3Q0 919298A，软件版本0021，硬件版本为H09，内置编码为0231667851（图24）。其引导性功能环境下的子菜单共有6个选项（图25）。



    当更换新的J791时，应选择引导性功能程序“0076一调试”选项进行，该选项包含了启用新换控制单元所需的全部程序。

    测量值以列表方式展开，可以读出各个传感器与障碍物之间的距离，单位为cm（图26）。同时，激活系统功能的各个信号，如E266与E581的开关，倒挡开关及数据总线的通信状态，均可在测量值中得到体现。

    DTM终端元件测试选项，共有驻车辅助指示灯K136、驻车转向辅助指示灯K241、后部驻车距离监控报警蜂鸣器H15与前部驻车距离监控报警蜂鸣器H22等4项内容（图27）。当H15或H22没有报警提示蜂鸣音时，通过选择DTM终端元件测试，可以较快地查询出故障点。

    2．控制单元的匹配

    控制单元的匹配选项如图28所示。

    如前文所述，J500是自动泊车辅助控制中执行主动转向的关键所在。当自动泊车辅助功能失效，应首先检查动力转向系统中PLA匹配通道是否开启该功能。这在更换新的J500或J791时必须进行的匹配，通过引导性功能选项进行，或选择自诊断—地址44一动力转向—015一安全访问—输入登录码—012一匹配—4通道。匹配值应为1，其含义是在J500中激活PLA功能。
